VリングA 　V-RING A TYPE
106,244

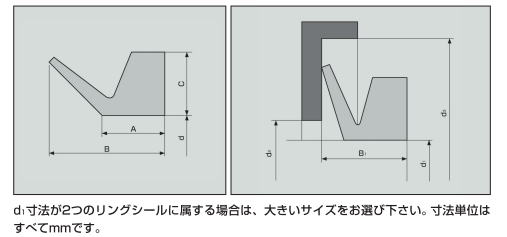

※d1寸法が2つのVリングに属する場合は、大きいサイズをお選び下さい。
単位は全てmmです。

Vリング特性詳細ページへ


コード 呼番号 軸径ｄ1 内径
ｄ		 断面
厚さ
C		 寸法
A		 取付前
の幅
B		 最大
許容径
ｄ2		 最小
許容径
ｄ3		 取付後
の幅
B1
ニトリルゴム  フッ素ゴム
06-003-01 06-004-01 V-3A 2.7〜3.5 2.5 1.5 2.1 3.0 d1+1 d1+4 2.5±0.3
06-003-02 06-004-02 V-4A 3.5〜4.5 3.2 2 2.4 3.7 d1+1 d1+6 3.0±0.4
06-003-03 06-004-03 V-5A 4.5〜5.5 4 2 2.4 3.7 d1+1 d1+6 3.0±0.4
06-003-04 06-004-04 V-6A 5.5〜6.5 5 2 2.4 3.7 d1+1 d1+6 3.0±0.4
06-003-05 06-004-05 V-7A 6.5〜8.0 6 2 2.4 3.7 d1+1 d1+6 3.0±0.4
06-003-06 06-004-06 V-8A 8.0〜9.5 7 2 2.4 3.7 d1+1 d1+6 3.0±0.4
06-003-07 06-004-07 V-10A 9.5〜11.5 9 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-08 06-004-08 V-12A 11.5〜12.5 10.5 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-09 06-004-09 V-13A 12.5〜13.5 11.7 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-10 06-004-10 V-14A 13.5〜15.5 12.5 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-11 06-004-11 V-16A 15.5〜17.5 14 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-12 06-004-12 V-18A 17.5〜19 16 3 3.4 5.5 d1+1 d1+9 4.5±0.6
06-003-13 06-004-13 V-20A 19〜21 18 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-14 06-004-14 V-22A 21〜24 20 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-15 06-004-15 V-25A 24〜27 22 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-16 06-004-16 V-28A 27〜29 25 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-17 06-004-17 V-30A 29〜31 27 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-18 06-004-18 V-32A 31〜33 29 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-19 06-004-19 V-35A 33〜36 31 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-20 06-004-20 V-38A 36〜38 34 4 4.7 7.5 d1+2 d1+12 6.0±0.8
06-003-21 06-004-21 V-40A 38〜43 36 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-22 06-004-22 V-45A 43〜48 40 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-23 06-004-23 V-50A 48〜53 45 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-24 06-004-24 V-55A 53〜58 49 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-25 06-004-25 V-60A 58〜63 54 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-26 06-004-26 V-65A 63〜68 58 5 5.5 9.0 d1+2 d1+15 7.0±1.0
06-003-27 06-004-27 V-70A 68〜70 63 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-28 06-004-28 V-75A 73〜78 67 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-29 06-004-29 V-80A 78〜83 72 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-30 06-004-30 V-85A 83〜88 76 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-31 06-004-31 V-90A 88〜93 81 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-32 06-004-32 V-95A 93〜98 85 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-33 06-004-33 V-100A 98〜105 90 6 6.8 11.0 d1+3 d1+18 9.0±1.2
06-003-34 06-004-34 V-110A 105〜115 99 7 7.9 12.8 d1+4 d1+21 10.5±1.5
06-003-35 06-004-35 V-120A 115〜125 108 7 7.9 12.8 d1+4 d1+21 10.5±1.5
06-003-36 06-004-36 V-130A 125〜135 117 7 7.9 12.8 d1+4 d1+21 10.5±1.5
06-003-37 06-004-37 V-140A 135〜145 126 7 7.9 12.8 d1+4 d1+21 10.5±1.5
06-003-38 06-004-38 V-150A 145〜155 135 7 7.9 12.8 d1+4 d1+21 10.5±1.5
06-003-39 06-004-39 V-160A 155〜165 144 8 9.0 14.5 d1+4 d1+24 12.0±1.8
06-003-40 06-004-40 V-170A 165〜175 153 8 9.0 14.5 d1+4 d1+24 12.0±1.8
06-003-41 06-004-41 V-180A 175〜185 162 8 9.0 14.5 d1+4 d1+24 12.0±1.8
06-003-42 06-004-42 V-190A 185〜195 171 8 9.0 14.5 d1+4 d1+24 12.0±1.8
06-003-43 06-004-43 V-199A 195〜210 180 8 9.0 14.5 d1+4 d1+24 12.0±1.8
※クロロプレンゴム、シリコーンゴム、エチレンプロピレンゴムについてはお問合せ下さい。
