VリングS 　V-RING S TYPE
106,244

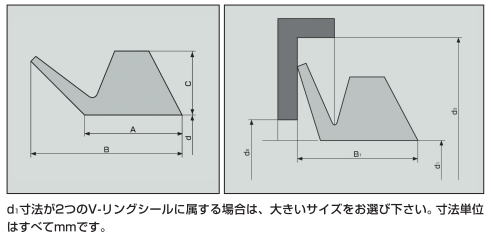

※d1寸法が2つのVリングに属する場合は、大きいサイズをお選び下さい。
単位は全てmmです。

Vリング特性詳細ページへ

型式 呼び
番号		 軸径
ｄ1		 内径
ｄ		 断面
厚さ
C		 寸法
A		 取付前
の幅
B		 最大
許容径
ｄ2		 最小
許容径
ｄ3		 取付後
の幅
B1
ニトリルゴム フッ素ゴム
06-001-01 06-002-01 V-5S 4.5〜5.5 4 2 3.9 5.2 d1+1 d1+6 4.5±0.4
06-001-02 06-002-02 V-6S 5.5〜6.5 5 2 3.9 5.2 d1+1 d1+6 4.5±0.4
06-001-03 06-002-03 V-7S 6.5〜8.0 6 2 3.9 5.2 d1+1 d1+6 4.5±0.4
06-001-04 06-002-04 V-8S 8.0〜9.5 7 2 3.9 5.2 d1+1 d1+6 4.5±0.4
06-001-05 06-002-05 V-10S 9.5〜11.5 9 3 5.6 7.7 d1+1 d1+9 6.7±0.6
06-001-06 06-002-06 V-12S 11.5〜13.5 10.5 3 5.6 7.7 d1+1 d1+9 6.7±0.6
06-001-07 06-002-07 V-14S 13.5〜15.5 12.5 3 5.6 7.7 d1+1 d1+9 6.7±0.6
06-001-08 06-002-08 V-16S 15.5〜17.5 14 3 5.6 7.7 d1+1 d1+9 6.7±0.6
06-001-09 06-002-09 V-18S 17.5〜19 16 3 5.6 7.7 d1+1 d1+9 6.7±0.6
06-001-10 06-002-10 V-20S 19〜21 18 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-11 06-002-11 V-22S 21〜24 20 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-12 06-002-12 V-25S 24〜27 22 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-13 06-002-13 V-28S 27〜29 25 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-14 06-002-14 V-30S 29〜31 27 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-15 06-002-15 V-32S 31〜33 29 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-16 06-002-16 V-35S 36〜36 31 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-17 06-002-17 V-38S 36〜38 34 4 7.9 10.5 d1+2 d1+12 9.0±0.8
06-001-18 06-002-18 V-40S 38〜43 36 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-19 06-002-19 V-45S 43〜48 40 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-20 06-002-20 V-50S 48〜53 45 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-21 06-002-21 V-55S 53〜58 49 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-22 06-002-22 V-60S 58〜63 54 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-23 06-002-23 V-65S 63〜68 58 5 9.5 13.0 d1+2 d1+15 11.0±1.0
06-001-24 06-002-24 V-70S 68〜73 63 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-25 06-002-25 V-75S 73〜78 67 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-26 06-002-26 V-80S 78〜83 72 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-27 06-002-27 V-85S 83〜88 76 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-28 06-002-28 V-90S 88〜93 81 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-29 06-002-29 V-95S 93〜98 85 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-30 06-002-30 V-100S 98〜105 90 6 11.3 15.5 d1+3 d1+18 13.5±1.2
06-001-31 06-002-31 V-110S 105〜115 99 7 13.1 18.0 d1+4 d1+21 15.5±1.5
06-001-32 06-002-32 V-120S 115〜125 108 7 13.1 18.0 d1+4 d1+21 15.5±1.5
06-001-33 06-002-33 V-130S 125〜135 117 7 13.1 18.0 d1+4 d1+21 15.5±1.5
06-001-34 06-002-34 V-140S 135〜145 126 7 13.1 18.0 d1+4 d1+21 15.5±1.5
06-001-35 06-002-35 V-150S 145〜155 135 7 13.1 18.0 d1+4 d1+21 15.5±1.5
06-001-36 06-002-36 V-160S 155〜165 144 8 15 20.5 d1+4 d1+24 18.0±1.8
06-001-37 06-002-37 V-170S 165〜175 153 8 15 20.5 d1+4 d1+24 18.0±1.8
06-001-38 06-002-38 V-180S 175〜185 162 8 15 20.5 d1+4 d1+24 18.0±1.8
06-001-39 06-002-39 V-190S 185〜195 171 8 15 20.5 d1+4 d1+24 18.0±1.8
06-001-40 06-002-40 V-199S 195〜210 180 8 15 20.5 d1+4 d1+24 18.0±1.8
※クロロプレンゴム、シリコーンゴム、エチレンプロピレンゴムについてはお問合せ下さい。
※取り消し線の製品は現在、生産中止品となっております。（2021年7月13日）
