高性能防振材
244
■特長

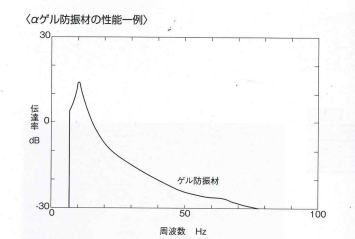

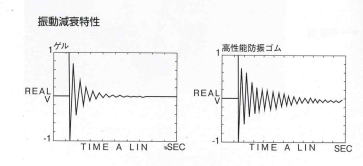

●共振点、共振倍率が低く、かつ振動減衰時間が短い。
●-50°～200°の温度変化に対してもＧＥＬの特性はほとんど変わらず、過酷な温度条件下においても防振性能を維持します。
●耐候性、耐薬品性ともに良好で圧縮、永久歪も小さいために、耐久性は著しく優れています。
●αＧＥＬは防振・緩衝にきわめて高い効果を発揮するシリコーンを主材としたゲル状物質（液体と固体の中間状態）で耐候性・耐薬品性・電気絶縁性・温度特性等・物性面でも非常に優れた性能を併せ持っています。
●このαＧＥＬを使用した防振材は持ち前の柔らかさから取りにくい低周波数域をカバーし、対処が難しかった微振動を除去、他の防振材と比べ、より低共振点を達成して、防振性能が飛躍的に高まりました。
また、温度依存性が非常に小さい事も大きな特徴です。
 高性能防振材
高性能防振材

型式 型番 適正荷重
ｋｇｆ/個		 共振点
Ｈｚ		 共振倍率
ｄＢ		 動的バネ定数
ｋｇｆ/ｃｍ
244-9200-01 MN-3 2.0～3.5 12～10 12 13.0～15.5
244-9200-02 MN-5 4.0～6.0 11～10 13～14 19.7～25.5
244-9200-03 MN-7 5.0～9.0 11～10 15～16 24.5～38.0
244-9200-04 MN-10 7.5～12.5 11～10 18～20 38.0～47.7
高性能防振材
高性能防振材高性能防振材 高性能防振材 高性能防振材





ゲルブッシュＡタイプ
244
■特長
●適正荷重は4点支持の荷重です。
●ボルトを貫通させるタイプなので横ブレを最小限に抑えます。
●軽量で壊れやすいものの防振・緩衝に最適です。
●ボルトはＭ3以下をご使用下さい。


【使用上の注意】
●ボルトをカラーまで締めつけて下さい。
●使用できるボルトはＭ3以下です。
●ボルトとゲルの間にはゲルの外径と同等以上のワッシャーを使用して下さい。
※内部のカラーを外しても使用できます。

 ゲルブッシュＡタイプ
使用推奨周波数Ｈｚ
Ａ-1 4ｋｇ　70～
15ｋｇ　35～
Ａ-2 2.5ｋｇ　70～
4.0ｋｇ　55～


型式 型番 適正荷重ｋｇ 共振点Ｈｚ 共振倍率ｄＢ
244-9191-01 Ａ-1 0.25～2.5 67～35 9～10
244-9191-02 Ａ-2 2.5～4.0 49～37 15～16





ゲルブッシュＢタイプ
244
■特長
●適正荷重は4点支持の荷重です。
●ボルトはＭ4以下をご使用下さい。


【使用上の注意】
●ボルトをカラーまで締めつけて下さい。
●使用できるボルトはＭ4以下です。
●ボルトとゲルの間にはゲルの外径と同等以上のワッシャーを使用して下さい。
※内部のカラーを外しても使用できます。

使用推奨周波数Ｈｚ
B-1 4ｋｇ　70～
15ｋｇ　35～
B-2 15ｋｇ　40～
32ｋｇ　25～


型式 型番 適正荷重ｋｇ 共振点Ｈｚ 共振倍率ｄＢ
244-9192-01 Ｂ-1 4～15 49～23 15～17
244-9192-02 Ｂ-2 15～32 38～20 38～23





■ゲルブッシュＳタイプ
244
■特長
●適正荷重は4点支持の荷重です。
●ボルトを貫通させるタイプなので横ブレを最小限に抑えます。
●軽量で壊れやすいものの防振・緩衝に最適です。
●ボルトはＭ3以下をご使用下さい。


【使用上の注意】
●ボルトをカラーまで締めつけて下さい。
●使用できるボルトはＭ3以下です。
●ボルトとゲルの間にはゲルの外径と同等以上のワッシャーを使用して下さい。
※内部のカラーを外しても使用できます。

使用推奨周波数Ｈｚ
S 200ｋｇ　90～
750ｋｇ　605～


型式 型番 適正荷重ｋｇ 共振点Ｈｚ 共振倍率ｄＢ
244-9193-01 Ｓ 0.2～0.75 64～42 7～9






■新機構防振ゴム
244
■特長
●低周波の除去に威力を発揮します。
●-20℃～90℃の広範囲で安定した防振性能があります。
●αゲルとべローズ型ＥＰＤＭの複合した防振ゴムです。
●耐オゾン性、耐紫外線性、耐薬品性に優れています。
●常に圧縮方向で4点荷重が均一にかかるように設置してお使い下さい。		 新機構防振ゴム

型式 型番 適正荷重ｋｇ/4点 共振点Ｈｚ 共振倍率ｄＢ 仕様推奨周波数Ｈｚ
244-9185-01 ＳＦ-30 100～140 8～9 18～19 13
244-9185-02 ＳＦ-50 120～300 12～18 12～18 15

*1 特長は参考です。同じ材質でもグレードにより異なります。
*2 記載数値は保証値でなく、参考値です。同じ材質でもグレード、使用環境により異なります。
使用にあたっては、お問い合わせ頂くか実際にご検証頂き、問題無き事をご確認下さい。
