丸型防振ゴム <両ネジタイプ>  RUBBER DAMPER
 106
■特長
両ネジタイプ、片ネジタイプとも形状が簡単で経済的です。
圧縮剛性に比べ剪断剛性が非常に低く、剪断方向のバネ定数が非常にやわらかいので、圧縮方向ばかりでなく剪断方向にも使用できます。
圧縮方向のバネ定数が大きいので、寸法の小さいものでも比較的重い機器を支持することができます。
取付けが容易です。
丸型防振ゴム両ネジタイプ・図面 丸型防振ゴム両ネジタイプ

◆ニュータイプ
型式 製品番号 標準寸法
(mm)
静的バネ定数
(kg/cm)
許容荷重
(kg)
D1 D2 H (h) t d L s Z方向 X方向 Z方向 X方向
05-005-14 EA4001 20 15 15 11.8 1.6 6 15 12 100 15 28 5
05-005-15 EA4002 25 20 18 13.4 2.3 18 15 140 20 45 8
05-005-16 EA4003 30 25 8 24 20 280 37 90 15
05-005-17 EA4004 35 30 26 19.6 3.2 23 215 33 105 20
05-005-18 EA4005 40 34 22 15.6 30 25 420 57 160 25
05-005-19 EA4006 45 38 34 27.6 245 38 170 30
05-005-20 EA4007 50 42 27 20.6 10 465 64 240 38
05-005-21 EA4008 55 47 40 33.6 35 30 300 45 260 45
05-005-22 EA4009 65 56 34 27.6 12 630 80 450 65
05-005-23 EA4010 75 65 42 33 4.5 48 42 720 92 600 90
05-005-24 EA4011 90 80 50 41 800 110 800 130

◆従来品
型式 製品番号 標準寸法
(mm)
静的バネ定数
(kg/cm)
許容荷重
(kg)
D1 D2 H (h) t d L s Z方向 X方向 Z方向 X方向
05-005-01 EA2001 20 15 21 17.8 1.6 6 15 12 40 5 15 2
05-005-02 EA2002 25 20 26 21.4 2.3 18 15 55 9 25 4
05-005-03 EA2003 30 25 8 24 20 90 17 35 6
05-005-04 EA2004 35 30 36 29.6 3.2 23 85 15 50 8
05-005-05 EA2005 40 34 33 26.6 30 25 150 20 80 10
05-005-06 EA2006 45 38 45 38.6 110 85 15
05-005-07 EA2007 50 42 41 34.6 10 160 25 110 17
05-005-08 EA2008 55 47 54 47.6 35 30 150 140 22
05-005-09 EA2009 65 56 50 43.6 12 265 45 230 35
05-005-10 EA2010 75 65 63 54 4.5 48 42 240 40 260 40
05-005-11 EA2011 90 80 76 67 310 60 415 80
05-005-12 EA2012 106 100 95 79 8 16 55 50 390 80 610 110
(注)
1.ネジはメートルネジ並目JIS3級とする。
2.EAシリーズは、六角ナット・スプリングワッシャー各2個
  EBシリーズは、六角ナット・スプリングワッシャー各1個とする。
3.ゴムはA60±3°JISとする。
4.荷重選定に当たっては、静動荷重を含め、許容荷重内で選定ください。



丸型防振ゴム <片ネジタイプ>  RUBBER DAMPER
106
両ネジタイプ、片ネジタイプとも形状が簡単で経済的です。
圧縮剛性に比べ剪断剛性が非常に低く、剪断方向のバネ定数が非常にやわらかいので、圧縮方向ばかりでなく剪断方向にも使用できます。
圧縮方向のバネ定数が大きいので、寸法の小さいものでも比較的重い機器を支持することができます。
取付けが容易です。
丸型防振ゴム片ネジタイプ・図面丸型防振ゴム片ネジタイプ

◆ニュータイプ
型式 製品番号 標準寸法
(mm)
静的バネ定数
(kg/cm)
許容荷重
(kg)
D1 D2 H (h) t d l s L d1 R Z方向 X方向 Z方向 X方向
05-006-01 EB4003 30 25 18 13.4 2.3 8 24 20 48 7 7.5 280 37 90 15
05-006-02 EB4004 35 30 26 19.6 3.2 23 53 215 33 105 20
05-006-03 EB4005 40 34 22 15.6 30 25 58 420 57 160 25
05-006-04 EB4006 45 38 34 27.6 63 245 38 170 30
05-006-05 EB4007 50 42 27 20.6 10 73 9 10 465 64 240 38
05-006-06 EB4008 55 47 40 33.6 35 30 78 300 45 260 45
05-006-07 EB4009 65 56 34 27.6 12 92 11.5 12 630 80 450 65
05-006-08 EB4010 75 65 42 33 4.5 48 42 102 720 92 600 90
05-006-09 EB4011 90 80 50 41 117 800 110 800 130



V型防振ゴム  RUBBER DAMPER V TYPE
106
■特長
Z、Yの2方向のバネ定数がほぼ等しく、丸型防振ゴムと比較し、多振動系物体の効果的な防振支持が可能です。
X方向、Y方向のバネ定数の比が1:2になっているので、取付方向を変えることで剛性を容易に変えられます。
広範囲の振動数に対して、優れた防振効果を発揮します。
ストッパー機能を持ち。瞬間的な荷重に対してはストッパーが作用します。
 V型防振ゴム
V型防振ゴム・図面1 V型防振ゴム・図面2
特性値
製品番号 静的バネ定数(kgf/cm) 許容荷重(kgf)
Z方向 Y方向 X方向 Z方向 Y方向 X方向
EC4001 125 100 38 50 30 20
EC4002 240 182 70 130 75 50
EC4003 345 238 95 190 100 65
EC4004 500 330 115 300 150 85
EC4005 600 405 165 420 210 145
(注)1.ゴムはA60±3°JISとする。
   2.荷重選定に当たっては、静動荷重を含め許容荷重内で選定ください。

型式 製品番号 標準寸法(mm)
A B C E F G H h I t1 t2 d L s
05-007-01 EC4001 16 20 25 28 63 28 35 6 30 4.5 3.2 8 22 17
05-007-02 EC4002 22 28 44 42 87 41 45 8.5 50 10 25 20
05-007-03 EC4003 27 54 45 98 46 50 60 6 4.5 12 35 30
05-007-04 EC4004 32 30 64 44 111 56 62 9 70 8
05-007-05 EC4005 36 35 84 50 123 61 70 10.5 90 6 16 40 40
(注)1.ネジはメートルネジ並目JIS3級とする。
2.六角ナット・スプリングワッシャー各2個付とする。




山型防振ゴム  RUBBER DAMPER M TYPE
 106
■特長
Z方向のバネ定数が比較的小さい。
Y方向およびX方向のバネ定数は、Z方向のバネ定数に対し、だいたい20%程度です。
防振ゴムの巾が狭いので、一方向に制限を受けている取付個所にも容易に取付られます。
A型:小型軽量機器用
B型:比較的重荷重の機器用
山型防振ゴム
山型防振ゴム・図面1A型
山型防振ゴム・図面2B型
特性値
製品番号 静的バネ定数(kgf/cm) 許容荷重(kgf)
Z方向 Y方向 X方向 Z方向 Y方向 X方向
ED1001 35 18 10 5 3 1
ED1002 55 22 14 10 4 3
ED1003 80 24 16 20 6 4
ED1004 100 30 20 30 9 6
ED1005 170 50 34 60 18 12
ED1006 250 50 100 20 20
ED1007 280 56 56 180 36 36
ED1008 450 90 90 300 60 60
(注)1.ゴムはA55±5°JISとする。
   2.荷重選定に当たっては、静動荷重を含め許容荷重内で選定ください。
山型防振ゴム・図面3


型式 製品番号 型式 標準寸法(mm)
A B C D d L S H t d1
05-008-01 ED1001 A 35 60 20 30 4 3.5 - 22 1.6 -
05-008-02 ED1002
05-008-03 ED1003
05-008-04 ED1004 B 40 100 25 84 8 24 21 30 3.2 9
05-008-05 ED1005 55 125 30 104 10 30 25 40 4.5 11
05-008-06 ED1006 70 160 35 130 12 36 31 45 14.5
05-008-07 ED1007 90 210 40 170 16 48 43 55 6 17.5
05-008-08 ED1008 115 245 50 205 65 8 20
(注)1.ネジはメートルネジ並目JIS3級とする。
2.B型は六角ナット・スプリングワッシャー各1個付とする。

※05-008-06〜08は現在、製造中止になっております。(2013年12月25日)


鞍型防振ゴム
244
■特長
●取付け方法が低バネ定数
取付方向にゴムが剪断方向に作用するように作られているので、比較的小さいバネ定数を得ることが出来ます。
●長手方向に高い剛性
長手方向のバネ定数は取付け方向にたいして約4倍で、剛くなっており、横剛性を高くして防振効果をはかる場合や、横安定性をはかる場合に有効です。
●幅方向と取付け方向のバネ定数が同程度
幅方向のバネ定数は取付け方向と同程度であり、平型防振ゴムの場合とことなる大きな特長です。
●幅のせまい個所に取付け容易
防振ゴムの幅がせまいので、一方向に制限を受けている取付け箇所にも容易に取付けられる便利さがあります。
●ゴム材料はJIS K6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

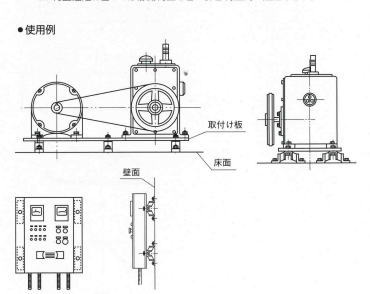

■用途
各種機器。装置の支持・据付けように。
●防振ゴム1個当たりの荷重が148kgまで。
●横方向に安定した防振支持ができます。


鞍型防振ゴム
◆物性値
型番末尾 静的バネ定数N/mm 許容荷重N
Z方向 Y方向(*) X方向(*) Z方向 Y方向 X方向
-01 31 120 29 49 135 39
-02 39 165 37 88 245 68
-03 54 210 52 165 390 125
-04 83 325 77 290 760 225
-05 115 445 105 545 1450 430
-06 135 540 125 880 2350 685
-07 145 580 145 1200 3200 1000
(*)は参考値 単位の簡易換算方法
バネ定数 1Kgf/cm≒1N/mm
荷重
   1Kgf≒10N

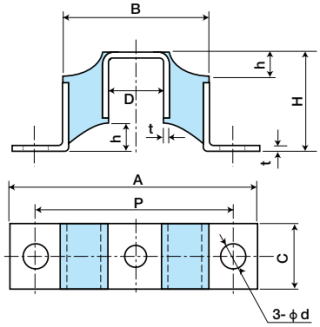

●寸法

型式 標準寸法(mm)
A B C D P H
244-9206-01 48 26.4 12 9.6 38 15 3 1.2 4.5
244-9206-02 60 33.2 15 11.8 48 20 4 1.6 6
244-9206-03 76 44.6 20 15.4 60 25 6 2.3 7
244-9206-04 95 60.4 30 23.6 80 30 7 3.2 7
244-9206-05 130 83 40 31 110 40 9 4.5 9
244-9206-06 160 103 50 41 136 50 11.5 4.5 11
244-9206-07 195 128 60 48 166 60 15 6 13.5


吊下げ型(小型)防振ゴム  RUBBER DAMPER HANGING TYPE
 106
■特長
吊下げ型の特長である、各方向とも安全な設計です。
2個組み合せてゴムを剪断型に使用することにより、柔らかいバネ定数が得られ、良好な防・緩振動効果が得られます。
取付けは簡単で、形状が小さく軽量体の防振支持に適しています。
吊下げ型小型防振ゴム・図面1
吊下げ型小型防振ゴム
特性値
製品番号 静的バネ定数(kgf/cm) 許容荷重(kgf)
Z方向 X方向 Z方向 X方向
ES0001 190 29 15 2
ES0002 490 74 70 6
ES0003 600 90 110 8
ES0004 800 112 180 15
ES0005 1100 143 260 30
(注)1.ゴムはA55±5°JISとする。
   2.荷重選定に当たっては、静動荷重を含め許容荷重内で選定ください。

吊下げ型小型防振ゴム・図面2

型式 製品番号 標準寸法(mm)
D1 D2 D3 D4 H1 H2 t1 t2
05-012-01 ES0001 23 17 14 9 11 9 1 1
05-012-02 ES0002 35 20 17 11 14 12 1.6
05-012-03 ES0003 45 25 20 14 17 15 2
05-012-04 ES0004 54 30 22 17 23 20 3.2 2
05-012-05 ES0005 70 35 27 29 25


タイマウント  RUBBER DAMPER HORIZONTAL & VERTICAL TYPE
 106
■特長
上下垂直方向、水平方向に荷重の作用する機器、あるいは大きな衝撃荷重のかかる機器の防振に使用します。更に衝撃吸収性と、優れた耐久性能も兼ね備えております。
 タイマウント
タイマウント・図面1 タイマウント・図面2

型式 製品番号 標準寸法(mm) Z方向
許容荷重
(kgf)
バネ定数(kgf/cm)
D1 D2 d1 d2 L H1 H2 t D3 H3 T Z方向 X方向
05-009-01 RE-38 38 25 15.5 10.5 15.6 17.1 13.6 1.6 25+0.2,-0 11.1 9 40 600 700
05-009-02 RE-52 52 35 20 12.5 23.6 26.6 21.6 35+0.2,-0 17.6 12 80 700
05-009-03 RE-72(35) 72 50 27 17 30.3 32.3 25.3 2.3 50+0.2,-0 20.8 19 100 880 750
05-009-04 RE-72 150 1200 1000
05-009-05 RE-72(60) 200 2000 1800
05-009-06 RE-98(35) 98 60 31 21 34.8 37.3 27.3 60+0.2,-0 22.3 25 1800 950
05-009-07 RE-98 300 2500 1300
05-009-08 RE-98(60) 450 4300 2300
05-009-09 RE-132 132 80 40 25 41.2 45.2 35.2 3.2 80+0.2,-0 28.7 3800 1500
05-009-10 RE-132(60) 800 6500 2700
(注)1.ゴム材質は天然ゴム配合、基準硬さ45°とします。



フートマウント  RUBBER DAMPER PLACING TYPE
106
■特長
床に固着する必要がなく、置いたまま使用できるので小型の機器の設置に適しています。
フートマウント フートマウント・図面

型式 製品番号 寸法(mm) 特性
D H d e t バネ定数
(kgf/cm)
標準荷重
(kgf)
許容荷重
(kgf)
剛性比
(kx/kz)
05-010-01 KN-20 20 11 M6 15 2 85 4〜12 16 0.19
05-010-02 KN-30 30 15 M8 18 2.3 110 7〜22 35 0.2
05-010-03 KN-40 40 20 190 12〜50 75 0.22
05-010-04 KN-50 50 25 M10 25 3.2 280 20〜75 120 0.19
(注)1.六角ナット、スプリングワッシャー各1個付きとします。
2.ゴム材質はクロロプレンゴム配合、基準硬さ45°とします。



カップマウント  RUBBER DAMPER ALL-DIRECTION TYPE
106
■特長
カップマウントは全方向に等しいバネ特性を持った防振ゴムで、あらゆる装置の防振ゴムとして安定した防振支持ができます。
取り付けが簡単で、床上と機械の間に防振ゴムを置くだけでも使用できます。
カップマウント
特性値
製品番号 Z方向
許容荷重
(kgf)
全方向
許容荷重
(kgf)
最大
わたみ量
(mm)
Z方向
バネ定数

(kgf/cm)
剛性比
(kx/kz)
RC-30 30〜60 120 3 400 0.97
RC-40 60〜120 225 5 450 0.9
RC-50 90〜180 350 7 500 1.28
(注)1.ゴム材質は天然ゴム配合とします。
カップマウント・図面1 カップマウント・図面2

型式 製品番号 標準寸法(mm)
A P D1 D2 H t d1 d
05-014-01 RC-30 90 68 70 50 30 2.3 12 M10
05-014-02 RC-40 130 100 108 80 40 3.2 14 M12
05-014-03 RC-50 170 130 110 116 50 4.5 18 M16



ストッパー  SHOCK ABSOBER
 106
■特長
接触時の当りが柔らかく、撓みとともにバネ定数が増加するので、大きな衝撃力の円滑な吸収、緩和が可能です。
大きな負荷・変形に耐え、摩耗もほとんどなく、また接触時に騒音を発生しません。
取付けや保守が容易で、注油の必要もありません。
ストッパー ストッパー・図面

型式 製品番号 標準寸法(mm) 許容荷重
(kgf)
D H R d L s
05-015-01 EH-1001 25 25 10 6 18 15 50
05-015-02 EH-1002 30 31 14 8 24 20 90
05-015-03 EH-1003 45 36 40 30 25 200
05-015-04 EH-1004 66 45 50 12 35 30 400
05-015-05 EH-1005 90 75 60 48 42 600
05-015-06 EH-1006 100 85 100 800
(注)
1.ネジはメートルネジ並目JIS3級とする。
2.ゴムはA60±5°とする。
3.荷重選定に当たっては静動荷重を含め、許容荷重内で選定してください。
4.六角ナット・スプリングワッシャー各1個付きとする。



鼓型防振ゴム
※現在生産中止品 106
■特長
●大きな負荷、変形に耐える
同じスペースに入るバネとしては、大きな負荷あるいは変形に耐え、同じ重量を負担するものとしては、はるかに軽量です。
●合理的なストッパー効果をもつ
接触時の当たりが柔らかく、たわみとともにバネ定数を増し、最大たわみがストッパー効果として作用し大きな衝動力の吸収が可能です。
●耐久性がすぐれている
バネのように折損による破壊がなく、摩耗もありません。
●取付け保守が容易である
取付けは非常に簡単であり、注油に必要性もなく、騒音もしません。

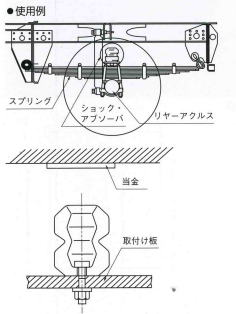

■用途
自動車・車両等のバネとして使用されるほか、各種機器の防振ゴムとして使用できます。
●ストッパーとしても最適であり、衝動力の緩和、吸収に役立ちます。

鼓型防振ゴム
鼓型防振ゴム・図面1
鼓型防振ゴム・図面2

型式 サイズmm 許容荷重N
D1 D2 D3 D4 D5 H h1
244-9212-01 80 50 20 18 13 125 14 4900
244-9212-02 90 63 20 18 13 145 14 7800
244-9212-03 110 80 25 18 13 108 15 12000
※現在、生産中止となっております。(2017.03.02)


クッションゴム  CUSHION RUBBER
 106
■特長
形状が簡単、取付けが容易で経済的です。
簡単な加工で形状が変えられ、それに伴いバネ定数も変わりますから、容易に所要のバネ定数が得られます。

材質:天然ゴム


ゴム硬度:68度
ROHS対応品
クッションゴム クッションゴム・図面

型式 製品番号 標準寸法(mm) 静的バネ定数
(kgf/cm)
Z方向
許容加重
(kgf)
Z方向
D d H
05-016-01 EK-0001 30 12 30 135 80
05-016-02 EK-0002 35 190 110
05-016-03 EK-0003 50 110
05-016-04 EK-0004 40 30 270 150
05-016-05 EK-0005 50 150
05-016-06 EK-0006 16 100 70 140
05-016-07 EK-0007 50 30 420 220
05-016-08 EK-0008 50 230
05-016-09 EK-0009 65 420 400
05-016-10 EK-0010 80 260
05-016-11 EK-0011 80 50 700 630
05-016-12 EK-0012 80 400
05-016-13 EK-0013 100 330



■円筒型防振ゴム
 244
■特長
●軸方向にやわらかいバネ定数
軸方向にはゴムが剪断で作用し、バネ定数が半径方向にくらべていちじるしく柔らかいので、取付け方向を変えることにより、固有振動数を変化させ防振支持ができます。
●半径方向にはかたいバネ定数
半径方向にはゴムが圧縮型で作用するためバネ定数が剛く、さらに澆みとともに剛くなり、ストッパー効果を発揮すんので大きな荷重に対しても安全な防振支持が可能です。
●比較的大きなネジリ角、コジリ角が得られる
比較的大きなネジリ角、コジリ角が得られるので、リンク機構のジョイント、支点等に良好な効果が得られます。
●取付けが簡単
取付けが簡単で注油の必要が無く保守も容易です。

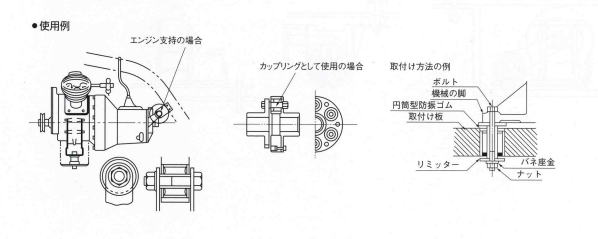

■用途
各種機械・装置の支持・据付け用に。
●圧縮、剪断、ネジリ、コジリの4つのバネ定数を持っているため組合わせて用いると効果的な防振効果が得られます。
●カップリングとしても使用できます。


円筒型防振ゴム
型番 静的バネ定数N/mm 許容荷重N
a方向 r方向 a方向 r方向
01 125 1150 98 195
02 165 1550 195 290
03 165 980 195 290
04 255 2350 290 490
05 215 1950 290 685
06 430 3150 490 980
07 295 2250 585 1150
08 325 1750 880 1650
09 410 2950 1250 2500
10 685 4500 1650 2900
(注)1、内筒内径及び外筒外径の公差はそれぞれ±0.1とする。
   2、ゴムは55±5°JISとする。
   3、荷重選定に当っては静動荷重を含め許容荷重内で選定下さい。





型式 サイズmm
D1 D2 d1 d2 H1 H2
244-9207-01 25 22 13 9 21 17
244-9207-02 28 25 16 12 26 20
244-9207-03 30 27 16 12 26 22
244-9207-04 33 30 18 14 31 25
244-9207-05 40 37 22 16 34 30
244-9207-06 45 41 28 24 38 34
244-9207-07 50 46 27 22 45 38
244-9207-08 60 56 32 28 50 45
244-9207-09 70 66 40 35 62 55
244-9207-10 75 71 46 40 62 56
※斜線の製品は、現在生産中止となっております。(2018.04.13)


■軽量用防振ゴム  SHOCK ABSOBER LIGHT WEIGHT TYPE
 106
■特長
バネ定数が大変低く、軽量機器の防振に適しています。
適当な剛性比により、水平方向の安定性に優れています。
ゴム材質は、クロロプレンゴムで難燃性・耐オゾン性に優れています。
軽量用防振ゴム
特性値
製品番号 バネ定数
kz(kgf/mm)
標準寸法
(kgf)
許容荷重
(kgf)
剛性比
(kx/kz)
KP-32 1.5 1.5 2 2.2
KP-42 2.4 3.5 5
KP-57 3 6 8
KQ-27 2.1 2.5 3.5 0.5
KQ-38 3.2 6 8
KQ-53 4.9 12 16
軽量用防振ゴム・図面1 軽量用防振ゴム・図面2

型式 製品番号 標準寸法(mm)
A B H P D d d1 h t
05-017-01 KP-32 42 32 11 36 25 4.5 3.6 7 1
05-017-02 KP-42 59 42 16 50 35 6.5 4.8 9.9 1.6
05-017-03 KP-57 76 57 22 63 50 9 6 14.4
05-017-04 KQ-27 43 27 11 36 14 M4 3.6 4.2
05-017-05 KQ-38 60 38 15 50 19 M6 4.8 6
05-017-06 KQ-53 84 53 21 70 27 M8 6 8


*1 特長は参考です。同じ材質でもグレードにより異なります。
*2 記載数値は保証値でなく、参考値です。同じ材質でもグレード、使用環境により異なります。
使用にあたっては、お問い合わせ頂くか実際にご検証頂き、問題無き事をご確認下さい。


■ お問合せ  お問合せはメール又はFAXにてお願い致します。


1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい

製品の商品名、型式をご記入下さい。

4. 添付資料
(ファイル容量2MBまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
