シールドチューブ ジッパータイプ 043
※こちらの製品は生産中止品となっております。
特徴
●機器間の配線後でも簡単に後付可能
●長尺の結束に適した独自のジッパー方式
●専用のプライヤー使用により短時間で結束可能
●ジッパー方式により高い嵌合強度を保有

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策

型式 SHNJ
●高シールド性タイプ
型式 SHNF/SHNF(AR)
●柔軟性タイプ/柔軟性+シールド性アップ
SHNJの代替品はこちらになります。↓
SLBJ
SHNF/SHNF(AR)の
代替品はこちらになります。↓
SLBF/SLBH
   SHNF(AR)
型式 SHNJ
取扱い中止品
SHNF
取扱い中止品
SHNF(AR)
取扱い中止品
定尺 25m
サイズ 15.20.25.30.40.50.70.100
シート部 PETクロス入り
難燃性軟質塩化ビニル+アルミ箔(70µm)
(難燃性:UL94VTM-0 相当)
難燃性軟質塩化ビニル+PETフィルム+アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
PETクロス入り難燃性軟質塩化ビニル+アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
車材燃試:(難燃性)10-503K - 車材燃試:(難燃性)10-503K
厚さ:0.4.3mm 厚さ0.24mm 厚さ:0.28mm
嵌合部 ジッパー型(半硬質難燃性塩化ビニル)
アース用編組線 錫メッキ軟銅線
(アルミ箔折返部に縫込み)
付加遮蔽材 -
表面色
適用使用温度 −15℃〜+60℃
印製品の使用シートは鉄道車両用材料の難燃性規格「難燃性」の判定品です。
製品例 (30φ製品):SHNJ-30

SHNJ SHNF
SHNF(AR)
サイズφ 有効幅 製品幅 有効幅 製品幅
15 58 73 61 73
20 73 88 76 88
25 89 104 92 104
30 105 120 110 122
40 136 151 139 151
50 167 182 170 182
70 230 245 233 245
100 325 340 328 340
単位(mm)
シールドチューブ ジッパータイプ 043
※こちらの製品は生産中止品となっております。

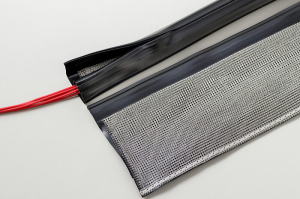

        型式 SHNX
          ●AL箔+メッシュの複合タイプ
          ●柔軟性に優れてます。
      型式 SHX(2)

SHX(4)
        ●優れた柔軟性により可動性のある
         ケーブルシールドに最適です。
SHNXの代替品は
こちらになります。↓
SLBFX
 SHX(2)SHX(4)の
代替品はこちらになります。↓
SPHX(2)/SPHX(4)

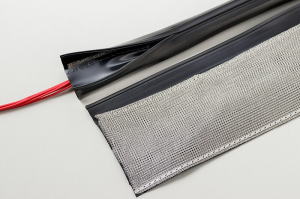

 型式 SHNJX(2)

SHNJX(4)
  ●高シールドタイプにメッシュを

複合したハイシールドタイプ
 SHX(2)SHX(4)の
代替品はこちらになります。↓
SLBJX(2)/SLBJX(4)

型式 SHNX
取扱い中止品
SHX(2)
取扱い中止品
SHX(4)
取扱い中止品
SHNJX(2)
取扱い中止品
SHNJX(4)
取扱い中止品
定尺 25m
サイズ 15.20.25.30.40.50.70.100
シート部
難燃性軟質塩化ビニル+PETフイルム
+アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
PETクロス入り難燃性軟質塩化ビニル
(難燃性:UL94VTM-0相当)
PETクロス入り難燃性軟質塩化ビニル
+アルミ箔(70µm)
(難燃性:UL94VTM-0 相当)
車材燃試:(難燃性)10-503K 車材燃試:(難燃性)10-503K
厚さ:0.24mm 厚さ0.34mm 厚さ:0.43mm
嵌合部 ジッパー型(半硬質難燃性塩化ビニル)
アース用編組線 錫メッキ軟銅線
(アルミ箔折返部に縫込み)
錫メッキ軟銅線 錫メッキ軟銅線
(アルミ箔折返部に縫込み)
付加遮蔽材 金属メッシュ(2層)
錫メッキ軟銅線
金属メッシュ(錫メッキ軟銅線) 金属メッシュ(2層)
錫メッキ軟銅線
金属メッシュ(4層)
錫メッキ軟銅線
2層 4層
表面色
適用使用
温度
−15℃〜+60℃
ULファイルNO, - UL224VW-1 E174912 -
印製品の使用シートは鉄道車両用材料の難燃性規格「難燃性」の判定品です。
製品例 (30φ製品):SHNX-30

SHNX SHX(2)
SHX(4)
SHNJX(2)
SHNJX(4)
サイズφ 有効幅 製品幅 有効幅 製品幅 有効幅 製品幅
15 61 73 62 77 58 73
20 76 88 77 92 73 88
25 92 104 95 110 89 104
30 110 122 110 125 105 120
40 139 151 141 156 136 151
50 170 182 170 185 167 182
70 233 245 236 251 230 245
100 328 340 328 343 325 340
単位(mm)
シールドチューブ ジッパータイプ 043
※こちらの製品は生産中止品となっております。

型式 SHNS
取扱い中止品
●アルミ箔+導電布の複合タイプ
●柔軟性に優れています。
型式 SH3C
取扱い中止品

  ●独自の導電布3重構造により高いシールド効果を発揮
●発塵対策処理を施しクリーンルーム内での使用に適応
SHNSの代替品はこちらになります。↓
SLBFS

型式 SH3C
取扱い中止品
SHNS
取扱い中止品
定尺 25m
サイズ 15.20.25.30.40.50.70.100
シート部 難燃性軟質塩化ビニル+PETフィルム+
アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
PETクロス入り難燃性軟質塩化ビニル+
アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
厚さ0.24mm 厚さ:0.28mm
嵌合部 ジッパー型(半硬質難燃性塩化ビニル)
アース用編組線 錫メッキ軟銅線
(アルミ箔折返部に縫込み)
錫メッキ軟銅線
付加遮蔽材 ポリエステルクロス
(銅+ニッケル:2層)
アクリルメッキ
(銅+ニッケル:2層メッキ
(防塵処理コート)
表面色
適用使用温度 −15℃〜+60℃
ULファイルNO - UL224VW-1 E174912
製品例 (30φ製品):SHNS-30
SHNS SH3C
サイズφ 有効幅 製品幅 有効幅 製品幅
15 61 73 63 75
20 76 88 78 90
25 92 104 94 106
30 110 122 112 124
40 139 151 141 153
50 170 182 172 184
70 233 245 235 247
100 328 340 330 342
単位(mm)
シールドチューブ ジッパータイプ 043

      型式 ZTZX(2)
          ZTZX(4)

             ●耐熱・耐電圧
型式 ZTZS(1)
取扱い中止品
●耐熱・耐電圧

型式 ZTZSX
取扱い中止品
●耐熱・耐電圧
型式 ZTZX(2) ZTZX(4) ZTZS(1)
取扱い中止品
ZTZSX
取扱い中止品
定尺 25m
サイズ 15.20.25.30.40.50.70.100
シート部 難燃性軟質塩化ビニル
厚さ:0.5mm
嵌合部 ジッパー型
アース用編組線 錫メッキ軟銅線
付加遮蔽材 金属メッシュ
(2層)
金属メッショ
(4層)
ポリエステルクロス ポリエステルクロス+金属メッシュ
+金属メッシュ(2層)
表面色
適用使用温度 −15℃〜+105℃(シート部)
製品例 (30φ製品):ZTZX(2)-30
ZTX(2) ZTZX(4)
ZTZS(1)ZTZSX
サイズφ 有効幅 製品幅
15 58 77
20 73 92
25 91 110
30 106 125
40 137 156
50 166 185
70 232 251
100 324 343

専用プライヤー型式 GP-1
043

専用プライヤー GP-1

ジッパーチューブ用のプライヤーの使用法方
@左手にジッパーの凹側を右にしたジッパーチューブを持ち、右手にプライヤーを持つ。
A凹側の先端部より10mmの部分を左手親指爪で広げながら、プライヤーの爪を凹部にはめ込む。
Bジッパーの凸側をプライヤーの内側下部よりはめ込み、すべらせたら凹側の端部をそろえる。
Cジッパーチューブの先端を持ち、右手人差し指をプライヤーの引き金にかけ、プライヤーをやや左にかたむけ加減に手前に引っ張る。

※GP-1のRoHs対応に関してはお問い合わせ下さい
