V0スパイラルケーブルグランド 31
V0スパイラルケーブルグランドV0スパイラルケーブルグランド
V0スパイラルケーブルグランド
特長
●グランドしたケーブルの自立を助けるためのE型ケイグランド用のPA製のリリーフ袋ナットです。
●E型ケイグランドそれぞれのすべての製品に取付け可能です。
●取付けは、E型及びパッキン枠番を合わせて、標準の袋ナットとリリーフ袋ナットを取替えて下さい。

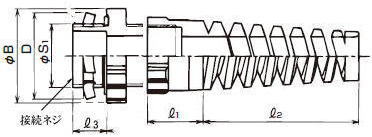

寸法表
型式 挿入する
ケーブル外径
パッキン
枠番
L1 L2 L3 φB
φD
※2
接続ねじ
JIS B 0202
最小入数
(個/袋)
ライトグレー 最大 最小 φS1 呼び
EBGJ1216 EBGJ1216BK 12 8 12 21.8 60 13 31.3 20.9 G1/2 20
EBGJ1222 EBGJ1222BK 12 8 12 21.8 60 14 38.9 26.4 G3/4 20
EBGJ1416 EBGJ1416BK 14※1 12 16 24 66 13 32.4 20.9 G1/2 20
EBGJ1622 EBGJ1622BK 16 12 16 24 66 14 38.9 26.4 G3/4 20
EBGJ2022 EBGJ2022BK 20 16 22 26.1 71.5 14 38.9 26.4 G3/4 10
*1個単位販売です。
注:※1印は、挿入するケーブルの外側シースを剥ぎ取って使用すれば14は16の外径のケーブルにも適用できます。
※2φBとφDの値は最大外径です。
