スリットスパイラルチューブ 411
 スリットスパイラルチューブ 特長
●スリット加工
チューブにスリット加工を施すことにより、電線の交換が可能
●電線保護
エアチューブに電線を入れることにより、電線がケーブルベア内等での擦れによる保護に最適
●エア配管はワンタッチ継手使用可
●特注製作可

仕様
チューブ使用流体 圧縮空気 真空
チューブ使用温度範囲 -5～60℃
チューブ破壊圧力 3MPa
チューブ最高使用圧力 0.8MPa -100kPa
使用チューブ TE（耐水性ポリウレタンチューブ）
適用継手 タッチコネクターファイブ、タッチコネクターmini、タッチコネクターFUJI、タッチコネクター、スリーブコネクター、ホースフィッティング
※上記の圧力数値は常温時（20℃）に測定したものです。
※凍結無き事。

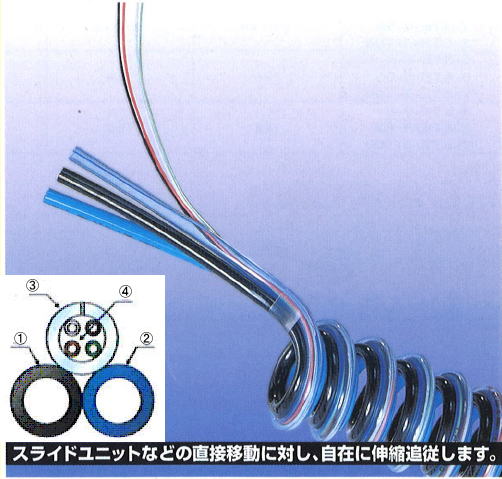

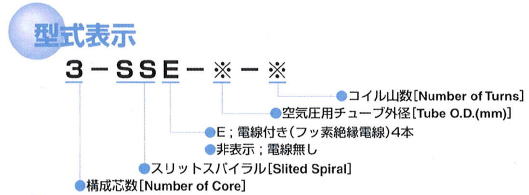

構造


　　　　　スリットスパイラルチューブ　構造図

型式 使用
チューブ①②		 使用
チューブ③		 電線
④
mm2		 A
(mm)		 A
使用範囲		 B
(mm)		 (C)
コイル
山数		 D
コイル
ストローク		 E
(mm)		 F
(mm)		 G
(φ）		 H
（mm)
3-SSE-4-5 TE-4x2.5
（4x2.5）		 TE-4x2.5
（4x2.5）		 0.15 445 535 45 5 90 150 250 35 300
3-SSE-4-10 490 670 90 10 180
3-SSE-4-15 535 805 135 15 270
3-SSE-4-20 580 940 180 20 360
3-SSE-4-25 625 1075 225 25 450
3-SSE-6-5 TE-6
（6x4）		 TE-6
（6x4）		 0.3 465 560 65 5 95 150 250 49 300
3-SSE-6-10 530 725 130 10 195
3-SSE-6-15 595 890 195 15 295
3-SSE-6-20 660 1050 260 20 390
3-SSE-6-25 725 1210 325 25 485
3-SSE-8-5 TE-8
（8x5）		 TE-8
（8x5）		 0.3 490 670 90 5 180 150 250 66 300
3-SSE-8-10 580 940 180 10 360
3-SSE-8-15 670 1210 270 15 540
3-SSE-8-20 760 1480 360 20 720
3-SSE-8-25 850 1750 450 25 900
