船用電線貫通金物　｜株式会社ハギテック

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

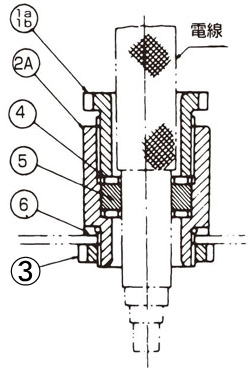

部品	部品名	個	材料
1a	締付グランド	1	黄銅又はJIS H5202のAC7A-Fによる
1b	締付グランド	1	黄銅又はJIS H5202のAC7A-Fによる
2a	体	1	黄銅､鋳鉄､棒鋼又はJIS H5202のAC7A-F
2b	体	1
2c	体	1
3	ナット	1	黄銅又はJIS H5202のAC7A-F
4	座金	2	黄銅又はJIS H4000のA5052P又は鋼板
5	ガスケット	1	合成ゴム又は同等以上のもの
6	ガスケット	1	張合せ帆布又は同等以上のもの
7	盲ガスケット	1	合成ゴム又は同等以上のもの
8	盲ふた	1	鋼板又はJIS H4000のA5052

●型式表記方法
1. グランドのタイプをA型（ロックナット付きの締付用）か、C型（溶接用）から選定します。
2. 要望のネジから本体の呼び寸法を選定します。
3. ご使用の適合ケーブル径からゴムパッキング寸法を選定します。（a,b,c,f）
4. 材質を選定します。指定が無い場合、A型は通常、真鍮＋ニッケルメッキで
　C型は鉄＋メッキとなります。他、SUSやアルミ等があります。

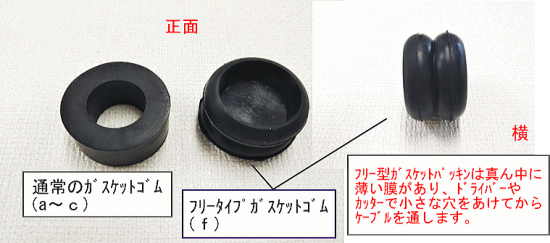

■型式例	※内部のガスケットゴムについて記号ｆはﾌﾘｰ型のｶﾞｽｹｯﾄﾊﾟｯｷﾝとなり以下の様な形状のゴムになります。

A型（締付用）

C型（溶接用）

本体の呼び寸法	管用平行ねじ	ゴムパッキング寸法記号	内部パッキン内径 (mm)	重量／g（約）
10	PF3/8	a	7	90
		b	8
15	PF1/2	a	9	135
		b	10
		c	11
		ｆ	9～11
20	PF3/4	a	12	190
		b	13
		c	15
		ｆ	12～15
25	PF1	a	16	330
		b	18
		c	20
		ｆ	16～20
30	PF1-1/4	a	22	510
		b	24
		c	26
		ｆ	22～26
35	PF1-1/2	a	28	600
		b	30
		ｆ	28～30
40	PF1-1/2	a	32	530
		b	34
		ｆ	28～34
45	PF2	a	36	1200
		b	38
		c	40
		ｆ	36～40
50	PF2	a	42	900
		b	44
		ｆ	36～44
55	PF2-1/2	a	46	1740
		b	48
		c	50
60	PF2-1/2	a	52	1580
		b	54
		c	56
65	PF3	a	58	3000
		b	60
70	PF3	a	62	2800
		b	64
75	PF3	a	66	お問い合わせください
		b	68
		c	70
80	PF3-1/2	a	72
		b	74
85	PF3-1/2	a	76
		b	78
90	PF4	a	80
		b	82
95	PF4	a	84
		b	86
100	PF4	a	88
		b	93

1. ご要望※必須	見積希望購入希望連絡希望訪問希望その他
2. 動機※必須	新規導入既存入替試作検討コストダウン情報収集その他
3. お問合せ内容	価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど ※サンプル依頼ですが、基本有償での提供となります。但し当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい製品の商品名、型式をご記入下さい。
4. 添付資料 (ファイル容量2ＭＢまで)

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

カテゴリ-9目次に戻る	HOMEへ
船用電線貫通金物一覧

船用電線貫通金物(JISF8801規格品）		001/019/889
特徴： ●JIS規格F8801に基づき製作されたものです。 ●防衛庁規格品もあります。 ●特殊材質も製作いたします。 ●サイズ、材質により「L型タイプ」もございます。お問い合わせ下さい。材質：黄銅製・アルミニウム製・ポリカーボネード樹脂製・ステンレス（SUS304）製 *CCC認証、KCs防爆認証品もございます。お問い合わせください。*
