ページ番号:1502
六角ねじ込みホールプラグ
436
取  付  部:メートルネジ
材    質:SPG-H:66ナイロン(UL94V-2)
        P-SE:EPDM
        P-WE:EPDM
: 黒(RAL9005)・グレー(RAL7035)・シルバー
        グレー [ ヨーロッパ色 ](RAL7001)
P 等 級:IP68/ 別売りワッシャー使用時
            ※防水で使用の場合は、別途ワッシャーを使用してください。
使用温度範囲:-40℃〜105℃(瞬時/1分:160℃)

特    長

仕様変更等でケーブルグランドを外した後や、現場で
グランドを後付けの空穴を塞ぐ等で、外部の水・油・
塵から内部の電子回路・精密部品等を完璧に保護します。
六角頭なのでスパナにて容易に締め・緩め出来、トルク管理も可能です。

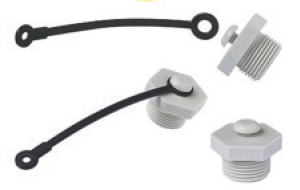

別売りのP-SE(留め具)を併用すれば、外したプラグの紛失を防げます。



ねじの呼び 型式 寸法 スパナサイズ 包装単位
サイズ 黒色
RAL9005
グレー
RAL7035
シルバーグレー
RAL7001
A1mm A2mm A3mm mm
M16x1.5 SPG-M16H SG 10 21 10 22 50
M20x1.5 SPG-M20H SG 12 24 10 26 50
M25x1.5 SPG-M25H SG 12 23.5 10 30 50
M32x1.5 SPG-M32H SG 12 23.5 10 38 10
*正式品番:色表記(-B、-G、-SG)は電線サイズ数字の直後に付記(例:SPG-M20H-B)


型式 黒色
RAL9005
寸法 包装単位
B1mm B2mm B3mm (個)
P-SE-90 90 1.5 3.6 50




適応ネジ 型式 内径mm 外径mm 厚みmm 包装単位個
M16 P-WE-M16-U 13.5 21.6 1.8 50
M20 P-WE-M20-U 18 26 1.7 50
M25 P-WE-M25-U 23 32 1.5 50
M32 P-WE-M32-U 30 41 1.8 10

上記ワッシャーに関してはお問い合わせください。
