多芯型　ナイロンスーパーグランド（A型）
436

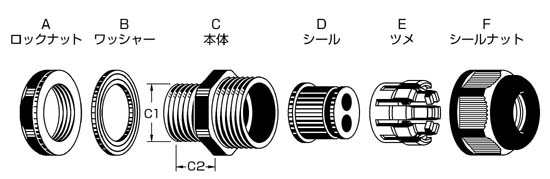

材　質 ロックナット・本体・ツメ・シールナット：66ナイロン(UL94V−2)
ワッシャー・シール：EPDM
色 黒(耐候性)・グレー(汎用)
使用温度範囲 −40℃〜100℃(瞬時：120℃)
特　長
● 完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します｡(IP68)
● アイディアルなツメ(A型)は軽い締め付けで抜群のクランプ力を発揮します｡
● 難燃性で有機溶剤に強く､耐衝撃・絶縁性UL94V−2ナイロン66製｡
● 軽量であり､なおかつ耐薬品・耐熱・電気絶縁性に優れています｡
● 長足型は取付ネジ部(Ｃ2)が長く､厚板用として設計されています｡
多芯型　ナイロンスーパーグランド（A型）
シール
形　状 		ネジの
呼び		 型式
黒(B)/グレー(G)		 適応電線
サイズ
φmm		 ネジ
外径
C1φmm		 取付
穴径
φmm		 ネジ長
C2mm		 スパナ
サイズ
A部/F部		 包装
単位
(個)
M12×1.5 MG12A−H2−03B/Ｇ 3〜1.2 12 12〜12.3 9 18/19 50
M16×1.5 MG16A−H2−04B/Ｇ 4〜1.6 16 16〜16.3 15 22/22 50
M20×1.5 MG20A−H2−03B/Ｇ 3.5〜2 20 20〜20.3 15 27/27 50
M20×1.5 MG20A−H2−06B/Ｇ 6〜2.5 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H2−05B/Ｇ 5〜2 25 25〜25.4 15 33/33 50
M25×1.5 MG25A−H2−08B/Ｇ 8.7〜4.5 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H2−10B/Ｇ 10〜5 32 32〜32.4 15 41/41 10
M12×1.5 MG12A−H3−02B/Ｇ 2.6〜1.2 12 12〜12.3 9 18/19 50
M16×1.5 MG16A−H3−04B/Ｇ 4〜1.6 16 16〜16.3 15 22/22 50
M20×1.5 MG20A−H3−03B/Ｇ 3.5〜1.5 20 20〜20.3 15 27/27 50
M20×1.5 MG20A−H3−05B/Ｇ 5〜2 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H3−05B/Ｇ 5〜2 25 25〜25.4 15 33/33 50
M25×1.5 MG25A−H3−08B/Ｇ 8〜4 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H3−10B/Ｇ 10〜5 32 32〜32.4 15 41/41 10
M12×1.5 MG12A−H4−02B/Ｇ 2.3〜1 12 12〜12.3 9 18/19 50
M16×1.5 MG16A−H4−03B/Ｇ 3〜1.2 16 16〜16.3 15 22/22 50
M20×1.5 MG20A−H4−03B/Ｇ 3.5〜1.5 20 20〜20.3 15 27/27 50
M20×1.5 MG20A−H4−04B/Ｇ 4.5〜2 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H4−05B/Ｇ 5〜2 25 25〜25.4 15 33/33 50
M25×1.5 MG25A−H4−07B/Ｇ 7〜3.5 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H4−09B/Ｇ 9〜4.5 32 32〜32.4 15 41/41 10
M16×1.5 MG16A−H5−02B/Ｇ 2.5〜1 16 16〜16.3 15 22/22 50
M20×1.5 MG20A−H5−03B/Ｇ 3〜1.2 20 20〜20.3 15 27/27 50
M20×1.5 MG20A−H5−04B/Ｇ 4.2〜1.7 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H5−03B/Ｇ 3.5〜1.5 25 25〜25.4 15 33/33 50
M25×1.5 MG25A−H5−06B/Ｇ 6〜3 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H5−08B/Ｇ 8〜4 32 32〜32.4 15 41/41 10
M16×1.5 MG16A−H6−02B/Ｇ 2〜1 16 16〜16.3 15 22/22 50
M20×1.5 MG20A−H6−03B/Ｇ 3〜1.2 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H6−03B/Ｇ 3.5〜1.5 25 25〜25.4 15 33/33 50
M25×1.5 MG25A−H6−05B/Ｇ 5.3〜2.4 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H6−07B/Ｇ 7〜3.5 32 32〜32.4 15 41/41 10
M20×1.5 MG20A−H7−03B/Ｇ 3〜1.2 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H7−03B/Ｇ 3.5〜1.5 25 25〜25.4 15 33/33 50
M32×1.5 MG32A−H7−06B/Ｇ 6〜3 32 32〜32.4 15 41/41 10
M20×1.5 MG20A−H8−02B/Ｇ 2.8〜1 20 20〜20.3 15 27/27 50
M25×1.5 MG25A−H8−03B/Ｇ 3.5〜1.5 25 25〜25.4 15 33/33 50
M20×1.5 MG20A−HF−B/Ｇ 6.5×11〜4×7 20 20〜20.3 15 27/27 50
