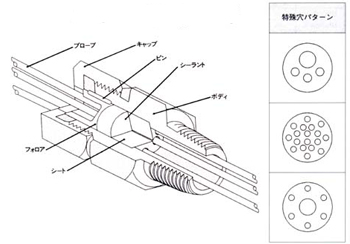

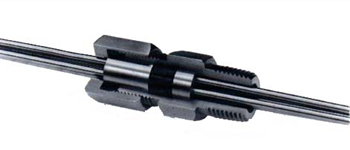

複数貫通用の特殊穴タイプのグランド。φ0.5㎜～φ9.5㎜。1～27本。
|
MHMグランド Aタイプ（片ネジ）
|
特長
- 複数本の同時シール
- 温度定格：－240℃～＋870℃
- 圧力定格※：真空～68.6MPa（700kg/cm2）
- プローブの位置調整が可能
- 取り付け、プローブの取り換えが容易
- シーラントの再使用、交換が可能
- プローブにダメージを与えない
- ソフトシーラント
- 特殊パターンの製作可能（1個から対応）
適用
- 複数の熱電対、サーミスタなどのシール
- 上記に示したような特殊穴パターン、高密度のプローブの貫通、
- 単一径でないプローブのシールなどの製作も可能
|
予備品
シーラントのみの場合
例：RS-MHM5-040-16-T
RS=Replacement Sealant
|
| シーラント仕様 |
| シーラント材質 |
温度定格 |
圧力定格※（20℃） |
| ラバ |
－185℃～＋870℃ |
68.6MPa（700kg/cm2） |
| フッ素樹脂 |
－185℃～＋232℃ |
真空～55.2MPa（560kg/cm2） |
| ネオプレン |
－40℃～＋93℃ |
真空～55.2MPa（560kg/cm2） |
| フッ素ゴム |
－20℃～＋232℃ |
真空～68.6MPa（700kg/cm2） |
| グラフォイル |
240℃～＋495℃（空気中）
240℃～＋1650℃（還元雰囲気中）
|
真空～68.6MPa（700kg/cm2） |
仕様
| 型 式 |
プローブ径 |
ネジサイズ
ＮＰＴ
（インチ） |
全長（mm） |
キャップサイズ
（インチ） |
トルク定格※（ｋｇ-ｍ） |
| 径（mm） |
数 |
LA |
LB |
ネオプレン
/フッ素ゴム |
フッ素樹脂 |
ラバ |
グラフォイル |
| MHM2-040-*5 |
1.0 |
5 |
1／4″ |
51 |
67 |
3／4″ |
3.5 |
3.5 |
3.5 |
3.5 |
| MHM5-040-*10 |
1.0 |
10 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-040-*12 |
1.0 |
12 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-040-*16 |
1.0 |
16 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM2-062-*5 |
1.6 |
5 |
1／4″ |
51 |
67 |
3／4″ |
3.5 |
3.5 |
3.5 |
3.5 |
| MHM5-062-*10 |
1.6 |
10 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-062-*12 |
1.6 |
12 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-062-*16 |
1.6 |
16 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM4-118-*3 |
3.0 |
3 |
1／2″ |
65 |
86 |
1″ |
12.0 |
12.0 |
19.0 |
16.0 |
| MHM4-118-*4 |
3.0 |
4 |
1／2″ |
65 |
86 |
1″ |
12.0 |
12.0 |
19.0 |
16.0 |
| MHM5-118-*6 |
3.0 |
6 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-118-*8 |
3.0 |
8 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM4-125-*3 |
3.2 |
3 |
1／2″ |
65 |
86 |
1″ |
12.0 |
12.0 |
19.0 |
16.0 |
| MHM4-125-*4 |
3.2 |
4 |
1／2″ |
65 |
86 |
1″ |
12.0 |
12.0 |
19.0 |
16.0 |
| MHM5-125-*6 |
3.2 |
6 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-125-*8 |
3.2 |
8 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM6-125-*10 |
3.2 |
10 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-125-*18 |
3.2 |
18 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-125-*22 |
3.2 |
22 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-125-*27 |
3.2 |
27 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM5-187-*2 |
4.8 |
2 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-187-*3 |
4.8 |
3 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-187-*4 |
4.8 |
4 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-187-*5 |
4.8 |
5 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-187-*6 |
4.8 |
6 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM6-187-*8 |
4.8 |
8 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-187-*10 |
4.8 |
10 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-187-*12 |
4.8 |
12 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM6-187-*14 |
4.8 |
14 |
1″ |
95 |
127 |
2-3／4″ |
-/ 4.5／ボルト |
4.5／ボルト |
- |
4.5／ボルト |
| MHM5-236-*2 |
6.0 |
2 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-236-*3 |
6.0 |
3 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-236-*4 |
6.0 |
4 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-250-*2 |
6.4 |
2 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-250-*3 |
6.4 |
3 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
| MHM5-250-*4 |
6.4 |
4 |
3／4″ |
84 |
106 |
1-1／2″ |
17.0 |
22.0 |
30.0 |
26.0 |
＊AまたはB
［注］MHM6タイプは左図と形状が異なります。詳細はお問い合せ下さい。
 |
 |
| Aタイプ（片ネジ） |
Bタイプ（両ネジ） |
|
圧力定格
| 型 式 |
圧力定格※（MPa(kg/cm2)） |
ネオ
プレン |
フッ素ゴム |
フッ素樹脂 |
ラバ |
グラ
フォイル |
| MHM2-040-5 |
Ｃ／Ｆ |
68.6（700） |
22.1（225） |
68.6（700） |
55.2（560） |
| MHM5-040-10 |
35.8（366） |
46.9（478） |
31.0（316） |
13.8（141） |
27.6（281） |
| MHM5-040-12 |
35.8（366） |
46.9（478） |
31.0（316） |
17.2（176） |
31.0（316） |
| MHM5-040-16 |
35.8（366） |
46.9（478） |
31.0（316） |
20.7（215） |
31.0（316） |
| MHM2-062-5 |
27.6（281） |
68.6（700） |
16.5（169） |
68.6（700） |
44.1（450） |
| MHM5-062-10 |
22.1（225） |
49.6（506） |
41.4（422） |
48.3（491） |
44.8（457） |
| MHM5-062-12 |
22.1（225） |
49.6（506） |
41.4（422） |
48.3（491） |
44.8（457） |
| MHM5-062-16 |
22.1（225） |
49.6（506） |
41.4（422） |
48.3（491） |
44.8（457） |
| MHM4-118-3 |
55.2（560） |
34.5（351） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHM4-118-4 |
55.2（560） |
34.5（351） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHM5-118-6 |
27.6（281） |
31.0（316） |
31.0（316） |
41.4（422） |
31.0（316） |
| MHM5-118-8 |
27.6（281） |
31.0（316） |
31.0（316） |
41.4（422） |
31.0（316） |
| MHM4-125-3 |
55.2（560） |
34.5（351） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHM4-125-4 |
55.2（560） |
34.5（351） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHM5-125-6 |
27.6（281） |
31.0（316） |
31.0（316） |
41.4（422） |
31.0（316） |
| MHM5-125-8 |
27.6（281） |
31.0（316） |
31.0（316） |
41.4（422） |
31.0（316） |
| MHM6-125-10 |
- |
68.6（700） |
10.3（105） |
- |
16.5（169） |
| MHM6-125-18 |
- |
68.6（700） |
10.3（105） |
- |
16.5（169） |
| MHM6-125-22 |
- |
68.6（700） |
10.3（105） |
- |
16.5（169） |
| MHM6-125-27 |
- |
68.6（700） |
10.3（105） |
- |
16.5（169） |
| MHM5-187-2 |
8.3（83） |
46.9（478） |
11.0（112） |
58.0（591） |
55.2（560） |
| MHM5-187-3 |
8.3（83） |
46.9（478） |
11.0（112） |
58.0（591） |
55.2（560） |
| MHM5-187-4 |
8.3（83） |
46.9（478） |
11.0（112） |
58.0（591） |
55.2（560） |
| MHM5-187-5 |
8.3（83） |
46.9（478） |
11.0（112） |
58.0（591） |
55.2（560） |
| MHM5-187-6 |
8.3（83） |
46.9（478） |
11.0（112） |
58.0（591） |
55.2（560） |
| MHM5-187-8 |
- |
41.4（422） |
6.9（70） |
- |
6.9（70） |
| MHM6-187-10 |
- |
41.4（422） |
6.9（70） |
- |
6.9（70） |
| MHM6-187-12 |
- |
41.4（422） |
6.9（70） |
- |
6.9（70） |
| MHM6-187-14 |
- |
41.4（422） |
6.9（70） |
- |
6.9（70） |
| MHM5-236-2 |
29.6（302） |
34.5（352） |
11.0（112） |
46.2（471） |
31.0（316） |
| MHM5-236-3 |
29.6（302） |
34.5（352） |
11.0（112） |
46.2（471） |
31.0（316） |
| MHM5-236-4 |
29.6（302） |
34.5（352） |
11.0（112） |
46.2（471） |
31.0（316） |
| MHM5-250-2 |
29.6（302） |
34.5（351） |
11.0（112） |
46.2（471） |
31.0（316） |
| MHM5-250-3 |
29.6（302） |
34.5（351） |
11.0（112） |
46.2（471） |
31.0（316） |
| MHM5-250-4 |
29.6（302） |
34.5（351） |
11.0（112） |
46.2（471） |
31.0（316） |
※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです。
|
型式の選定
|
株式会社ハギテック : TEL 043-423-8741
