多数電線シール
243

フッ素樹脂被覆線(電線、熱電対線)を束ねてステンレスチューブでカシメ、シールしている製品。12,24,40,60本。

写真は24本(12対の熱電対)貫通製品です

高圧、真空、密封容器に多数の電線、熱電対線を貫通させる製品です。
貫通線は、銅線、熱電対線(K、J、E、Tタイプ)のフッ素樹脂被覆線。

Conaxシーリンググランド一覧はこちら

仕様は下の表をご覧ください。

線数 4種類(12, 24, 40, 60本)
温度定格 ー80℃〜120℃
真空定格※ 6.6×10-4Pa ( 5×10-6torr)
圧力定格※※ 34.3MPa(350kg/cm2)
ヘリウムリーク※ 1×10-9cc/sec at 1atm
電圧定格※ DC100V
電流定格※ 500mA
線種 銅線、熱電対線(K,J,E,Tタイプ)
その他R,S,B,WRR等も対応可。
熱電対規格ANSI。
線径 AWG#24(φ0.5mm)フッ素樹脂被覆。
線の長さ 両端、24インチ(約600mm)
(標準品。ご指定の長さで製作可能です。)
SUSチューブ長さ 4.5" (114mm)(標準品)
S U S 材質 SUS303(標準品)SUS316L(準標準品)
ネ ジ サ イ ズ 12本タイプ 1/8NPT, 1/4NPT
24本タイプ 1/4NPT, 1/2NPT
40本タイプ 1/2NPT
60本タイプ 1/2NPT


型 式 SUSチューブ外径 SUSチューブ長さ 電線の本数(熱電対の対数)
HD18 0.187″(φ4.75mm) 4.5″(114mm) 12本(6対)
HD25 0.250″(φ6.35mm) 4.5″(114mm) 24本(12対)
HD31 0.312″(φ7.92mm) 4.5″(114mm) 40本(20対)
HD37 0.375″(φ9.53mm) 4.5″(114mm) 60本(30対)

適用例

圧力容器、真空容器、炉、各種機器など

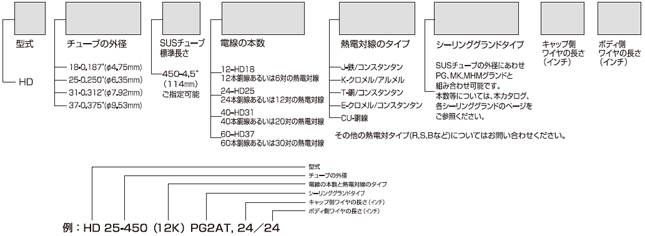

型式の選定

※線径24AWGは、標準径です。その他の線径についてはお問い合わせ下さい。

※:すべてのトルク・圧力定格の値は、常温(20℃)にて使用した値です。

※※:SUSチューブ部の圧力定格です。シーリンググランドと組み合わせて使用する場合、各シーリンググランドの圧力定格をご確認下さい。
