PL熱電対グランド
  243

カプトン被覆線(熱電対線)付きグランド。

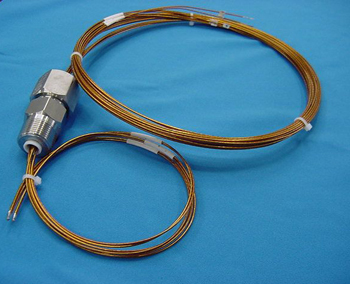

カプトン被覆熱電対線付きグランド

グランド(シーラントはグラフォイルとフッ素樹脂のみ)に18AWG(約1.4o)のカプトン被覆の熱電対線を貫通した製品です。熱電対の種類はK,J,E,T等ご指定が可能です。
標準の電線の長さは片側12″(約300o)です。(長さは特注でご指定いただけます。
電圧定格:600VDC

仕様
圧力定格※:68.6MPa(700kg/cm2
線径18AWGは、標準径です。その他の線径についてはお問い合わせ下さい。

Conaxシーリンググランド一覧はこちら

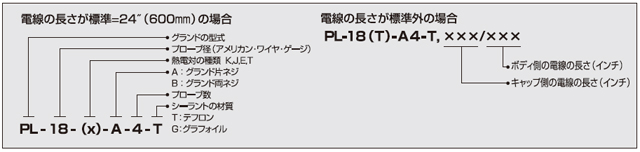

型式の選定

圧力定格

型式 ネジサイズ
(インチ)
圧力定格※(MPa(kg/cm2
フッ素樹脂 グラフォイル
PL-18(x)*2 1/2″ 27.6(281) 68.6(700)
PL-18(x)*4 1/2″ 27.6(281) 68.6(700)
PL-18(x)*6 3/4″ 18.5(189) 68.6(700)
PL-18(x)*8 3/4″ 18.5(189) 68.6(700)
PL-18(x)*10 3/4″ 14.4(147) 68.6(700)
PL-18(x)*12 3/4″ 14.4(147) 68.6(700)

* AまたはB(PLグランド参照)

 ※:すべてのトルク・圧力定格の値は、常温(20℃)にて使用した値です。
