MKグランド
  243

1本貫通用のメタルシールグランド。
φ1.6mm〜φ9.5mm

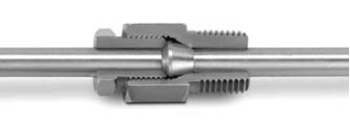

MKグランド Aタイプ（片ネジ）

特長

  • シングルシール
  • 金属シール
  • 温度定格：低温〜＋870℃
  • 圧力定格※：真空〜68.6MPa（700kg/cm2）

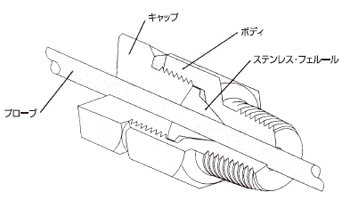

  • シンプルな構造
  • キャップ取り外し後の再シール可能
    （プローブとステンレス・フェルールの取り外しは不可能）
  • オールステンレス

適用

  • 熱電対プローブ、チューブシールドのサーミスタ・プローブ、実験ラインの圧力／真空シール
  • 繰り返し開閉およびシールしなければならない場所など

予備品

  1. インシュレータ/シーラント（フッ素樹脂のみ）
    例：RS-EGT-093
    RS=Replacement Sealant

シールの再使用について

一度締め付けると、フェルールとプローブの取り外しはできませんが、キャップを緩めて抜き取り、再使用しても、シール性にはさしつかえありません。
プローブとしてシース熱電対を使用しても、シースをフェルールで破損することはありません。

フェルール仕様

フェルール材質 温度定格 圧力定格※（20℃）
SUS303 低温〜＋870℃ 真空〜68.6MPa（700kg/cm2）

仕様

型　式 プローブ径
（mm）		 ネジサイズ
ＮＰＴ（インチ）		 全長
（mm）		 キャップサイズ
（インチ）		 トルク定格※
（kgf-ｍ）		 圧力定格※
(MPa（kg/cm2）
ＭＫ-062-A 1.6 1／8″ 30 1／2″ 1.4 68.6（700）
ＭＫ-125-A 3.2 1／8″ 30 1／2″ 1.7 68.6（700）
ＭＫ-187-A 4.8 1／8″ 30 1／2″ 2.5 68.6（700）
ＭＫ-250-A 6.4 1／4″ 41 5／8″ 4.1 68.6（700）
MK-312-A 7.9 1／2″ 51 3／4″ 6.9 68.6（700）
ＭＫ-375-A 9.5 1／2″ 51 3／4″ 6.9 68.6（700）
Aタイプ（片ネジ）

型式の選定

※：すべてのトルク・圧力定格の値は、常温（20℃）にて使用した値です。
