 P1514

ＧＬ45ボトルキャップ
237
ガラス試薬ボトルセット

チェックバルブ

ボトムフィルター バブラー

　オムニフィット(OMNIFIT)

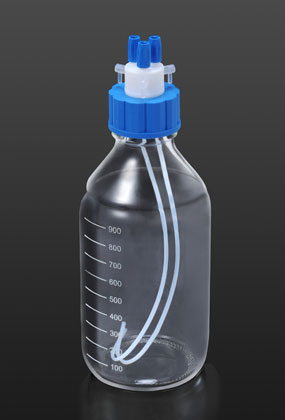

■ガラス試薬ボトルセット(1/8"フッ素樹脂チューブ用)

※こちらの商品は現在、取り扱い中止となっております
　（2018年10月2日)

SCHOTT社製ネジ規格GL45ガラスボトルとコネクター付きボトルキャップ(Cシリーズ)のセットです。
青色キャップはポリプロピレン(PP)製ですが、接液部は全てPTFEとPCTFEおよび硼珪酸ガラス製で、耐薬品性を求める場合に適しています。
ボトルキャップはバルブ付きコネクター3個付きで、チューブ接続方法等より詳細については次頁コネクター付きGL45ボトルキャップ(Cシリーズ)をご参照ください。
各コネクターに対応するキャップ内側には1ヵ所を除き予め外径1/8"のPTFEチューブ(約30cm長)を取り付けています。接続するボトルサイズによりチューブの長さを変えて、バルブ個々のON/OFF操作で各種送廃液容器用ボトルキャップとして使用します。耐圧100kPa。
型式 容量 外径×全高(mm)
OM4201 100mL 60×146
OM4202 250mL 70×184
OM4205 500mL 86×222
OM4210 1000mL 101×271
OM4220 2000mL 136×306
各１個単位販売


 ＜別売アクセサリー＞
●フィルター付きチェックバルブ
1/4-28UNFオスネジ付きで、上記コネクターキャップの先端に捻じ込んで使用します。次頁イメージ写真をご参照ください。
PTFE製で汚染物の吸入を防ぐ10μmインレットフィルターとボトル内の陰圧を平衡させるためのチェックバルブ(フッ素ゴム)が一体ですが分解できません。
型式 品名
OM4246 フィルター付きチェックバルブ
各１個単位販売
ＧＬ45ボトルキャップ
237
ボトルキャップ Cシリーズ

接続イメージ

チューブ

　オムニフィット(OMNIFIT)

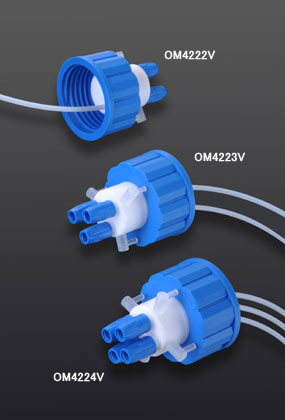

■コネクター付きGL45ボトルキャップ(Cシリーズ)

※こちらの商品は現在、取り扱い中止となっております
　（2018年10月2日)

コネクターキャップ内の付属のフッ素樹脂コーンで外径1/8"フッ素樹脂チューブを接続するネジ規格GL45ボトルキャップです。チューブ接続方法は[タイプ3]または[タイプ4]をご参照ください。
コネクターキャップの先端内側には1/4-28UNFメスネジが切ってあり、下記別売アクセサリーや同じオスネジ規格のフィッティングで各種チューブも接続できます。
各コネクターに対応するボトルキャップ内側には1ヵ所を除き予め外径1/8"のPTFEチューブ(約30cm長)を取り付けています。接続するボトルサイズによりチューブの長さを変えて、バルブ個々のON/OFF操作で各種送廃液容器用ボトルキャップとして使用します。
青色キャップはポリプロピレン(PP)製、接液する白色ボディはPTFE製で、ON/OFFプラグはPCTFE製です。
キャップの取り付け、取り外し中はチューブコネクターのキャップに既に接続済のチューブが捻じれないようにしながら、GL45キャップ部のみをフリーに回せる構造です。但し完全に締め付けるとボトルに固定されます。
型式 バルブ付きコネクター数
OM4222V 2
OM4223V 3
OM4224V 4


＜別売アクセサリー＞
●フィルター付きチェックバルブ
1/4-28UNFオスネジ付きで、上記コネクターキャップの先端に捻じ込んで使用します。
PTFE製で汚染物の吸入を防ぐ10μmインレットフィルターとボトル内の陰圧を平衡させるためのチェックバルブ(フッ素ゴム)が一体ですが分解できません。
型式 品名
OM4246 フィルター付きチェックバルブ
各１個単位販売


●スペアフッ素樹脂コーン
4個入の袋単位の販売です。
型式 品名
OM1504 フッ素樹脂コーン(1/8")

ＧＬ45ボトルキャップ
237







　オムニフィット(OMNIFIT)
■コネクター付きGL45ボトルキャップ(Jシリーズ)
コネクターキャップ内に付属のバイトン製細径Oリング(大2個、小1個)で外径1〜4mmの半硬質・硬質チューブを接続するネジ規格GL45ボトルキャップです。チューブ接続方法は[タイプ1]をご参照ください。
別途付属の外径1/16"チューブ用PTFEコーンや下記別売アクセサリーを使えば接液部をオールフッ素樹脂にすることができます。チューブ接続方法は[タイプ3]または[タイプ4]をご参照ください。
コネクターは脱着でき、各コネクターに対応するボトルキャップ内側には1ヵ所を除き予め外径1/8"のPTFEチューブ(約30cm長)を取り付けています。接続するボトルサイズによりチューブの長さを変えて、各バルブのON/OFF操作で各種HPLCや分析機器などの送廃液容器用ボトルキャップとして使用します。
青色キャップ部はポリプロピレン(PP)製、接液する白色ボディはPTFE製、ON/OFFプラグはPCTFE製で、白色ボディトップにSUS304メスネジがあります。
キャップの着脱中は既にコネクターキャップへ接続済のチューブが捻じれないようにしながら、GL45キャップ部のみをフリーに回せる構造です。
●オールコネクタータイプ
チューブ接続用コネクターが2個または3個付きです。
 ※1個単位販売
型式 コネクター数
OMJ4232VC 2
OMJ4233VC 3


●フィルター付きエアーチェックバルブタイプ
フィルター付きエアーチェックバルブが1個、チューブ接続用コネクターが1個または2個付きです。
フィルター付きエアーチェックバルブはPTFE製で汚染物の吸入を防ぐ10μmインレットフィルターとボトル内の陰圧を平衡させるためのチェックバルブ(フッ素ゴム)が一体で分解不可。
 ※1個単位販売
型式 フィルター付きエアーチェックバルブ数
+コネクター数
OMJ4232VF 1+1
OMJ4233VF 1+2


●スペアパーツ
 ※1袋単位販売
型式 品名
OM1401 　細径Oリング小(10個入)
OM1402 　細径Oリング大(10個入)
OM1502 　外径1/16"チューブ用PTFEコーン(4個入)
OM4246 　フィルター付きエアーチェックバルブ(1個入)

＜GL45コネクターJシリーズ用別売アクセサリー＞
●細軽PTFEコーン
接続チューブサイズを変更する場合の専用PTFEコーンです。
4個入の袋単位の販売です。

型式 適用チューブ外径
OM1501 1/32"
OM1504 1/8"
OM1506 0.5mm
OM1507 1.0mm
OM1508 1.5mm
OM1509 2.0mm
OM1510 2.5mm
OM1511 3.0mm
OM1512 3.5mm
OM1513 4.0mm

※取り消し線の製品は現在、生産中止品となっております。
（2023年4月24日）
