■カップリング(PP製・細径・2Pシリーズ) 246 244

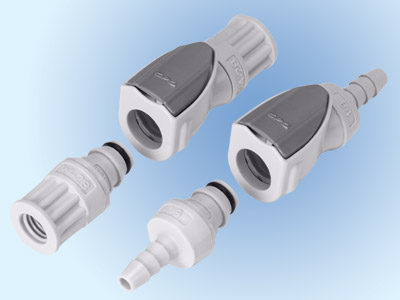

NS1 シリーズカップリングは外した時に液ダレを防ぐノンスピルタイプです。流路への空気の混入もきわめてわずかです。NS1は最小のノンピルカップリングで3.2mm からマイクロチューブまで対応します。回転機能がありチューブがねじれを解消します。接続と脱離を繰り返す用途に最適です。シンプルで使いやすいだけでなく安全で確実な接続が可能で
す。


特徴 利点
・ノンスピル ・液ダレを防ぎます。
・空気の混入は最小限
・泡の混入を抑え流路から空気を除去する必要性を最小限にします
・操作が簡単
・操作が簡単でありながら確実な接続が可能です。
・ロータリー機能 ・チューブが動いてもねじれや折れの心配がありません。
・化学物質に強い材質
仕様:真空から 1.0bar(0.1Mpa)
温度:0℃から49℃
材質:
主要部分及び弁: ガラスファイバー入りポリプロピレン、PEEK、ポリプロピレン
プッシュボタン:PEEK
バネ:316 ステンレス
Oリング:EPDM
チューブ口径:極細マイクロチューブから 1/8 インチ(3.2mm)
色:灰色
液漏れ:0.02cc/1回の脱離ごと 1.0bar(0.1Mpa)で定格
滲入:0.01cc/接続ごと

注意:圧力、温度、化学物質、操作環境により製品の性能に
影響が生じる事があります。弊社製品の適合性についてはお
客様の責任においてテストしてください。

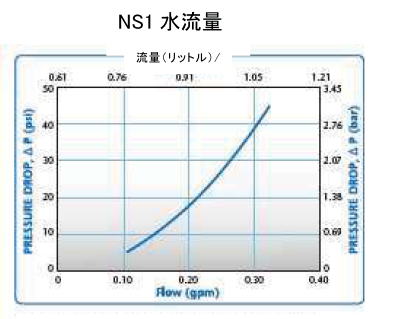

このグラフは NS1 グループの性能についての分かりやすく示すためのものです。グラフ中のグレーの部分は同様の製品グループの動作範囲(上限と下限)を示すものです。カップリングの使用方法にもよりますがこのグレーの範囲内で数値が予想できます。

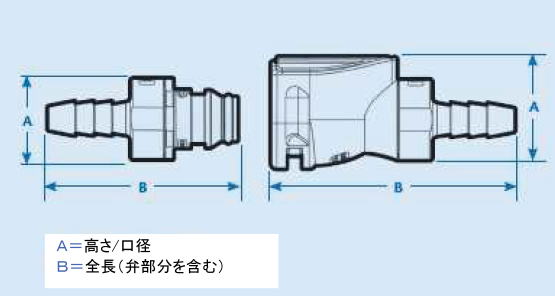

型式 チューブ内径 仕様
(mm)

(mm)
材質
NS1D170212 1/8インチ(3.2mm) 弁付き タケノコ 0.61 1.33 ポリプロピレン


型式 チューブ外径 仕様
(mm)

(mm)
材質
NS1D19042812 1/8インチ(3.2mmまたは以下 弁付き 1/4-28ねじ込み 0.61 1.21 ポリプロピレン


型式 チューブ内径 仕様
(mm)

(mm)
材質
NS1D220212 1/8インチ(3.2mm) 弁付き タケノコ 0.44 1.04 ポリプロピレン


型式 チューブ外径 仕様
(mm)

(mm)
材質
NS1D26042812 1/8インチ(3.2mm)以下 弁付き 1/4-28ねじ込み 0.44 0.92 ポリプロピレン

ナット
適合チューブ外径 仕様 商品型番
1/16インチ  1.8mm 1/4-28 ポリプロピレン ナット(ナチュラル) 2418900
1/8インチ 3mm 1/4-28 ポリプロピレン ナット(ナチュラル) 2419000
1/16インチ 1.8mm 1/4-28 アセタール ナット(黒) 2419199
1/8インチ 3mm 1/4-28 アセタール ナット(黒) 2419299


フェルール
適合チューブ外径 仕様 商品型番
1/16インチ ETFEフェルール(青) 2419300
1/8インチ ETFEフェルール(黄) 2419400
1.8mm ETFEフェルール(緑) 2419500
3mm ETFEフェルール(オレンジ) 2419600
