アルミ箔ヒーター
 608

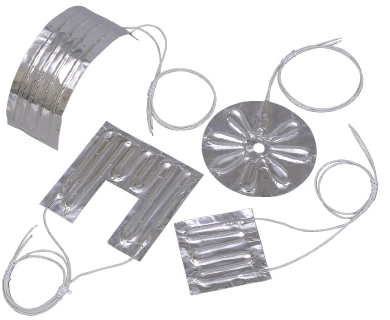

アルミ箔の熱伝導を利用した低価格な面状ヒーターです。
両面テープ付ですのでコスト重視には最適なヒーターです。1枚から製作可能です。
■概要
形状に関係なく1つから製作いたします。
アルミ箔ヒーターは、金属ヒーターにはない、フレキシブルな面状発熱体です。
高寿命、自由に設計できることから、各産業分野で多く使われております。
シリコンラバーヒーターに比べ、より柔軟性があります。
コストダウンを検討されている方にはおすすめします。

■特徴
・面状発熱体
・防滴を意識したアルミ箔仕上げ
・自由な形状で設計できます
・円、異形、穴あり加工できます
・優れた熱応答性
・約3mmという薄さ
・ヒーターなのに柔らかな素材
・色は、銀色です


■ご注意
・ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。ヒーター取付け面に対して浮いている場合
   も同様です。

・ヒーターを金属板と被加熱物で挟みこむ際は、リード線及びリード線押さえシ ートが金属板に接触しないように
   してください。

・蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
・定格電圧(V)以上での使用はしないでください。
・ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに
   触れないでください。

・被加熱物とヒーター間のすき間が大きいと異常昇温します。ヒーター固定には十分注意が必要です。

■製品仕様

電気特性 最小電圧:ご相談ください。
最大電圧:240Vまで(それ以上はご相談ください)
容量公差:±10%
耐電圧:AC1500V 1分間
絶縁抵抗:100MΩ以上/500VDC
製作寸法 15×50mm〜450×1000mm
耐熱温度 120℃
標準電力密度 0.15W/cm2
取付方法 耐熱120℃両面テープ付
温度制御 アナログ式/ラフな温度管理向き(0〜100℃可変ツマミタイプ、他)
デジタル式/より精度の高い温度管理向き
(-199〜1372℃可変ボタンタイプ「monoOne-100・monoOne-200」参照)

■温度コントローラー及び温度センサーはこちら
温度コントローラー 温度センサー


■型式表

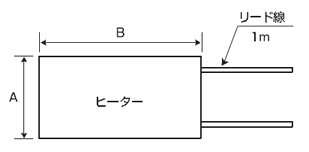

在庫品 製品コード ワット数(W) サイズ(A×B)
(mm×mm)
AL100-8-50-100 8 50 x 100
AL100-11-50-150 11 50 x 150
AL100-15-50-200 15 50 x 200
AL100-19-50-250 19 50 x 250
AL100-23-50-300 23 50 x 300
AL100-26-50-350 26 50 x 350
AL100-30-50-400 30 50 x 400
AL100-34-50-450 34 50 x 450
AL100-15-100-100 15 100 x 100
AL100-23-100-150 23 100 x 150
AL100-30-100-200 30 100 x 200
AL100-38-100-250 38 100 x 250
AL100-45-100-300 45 100 x 300
AL100-53-100-350 53 100 x 350
AL100-60-100-400 60 100 x 400
AL100-68-100-450 68 100 x 450
AL100-34-150-150 34 150 x 150
AL100-45-150-200 45 150 x 200
AL100-56-150-250 56 150 x 250
AL100-68-150-300 68 150 x 300
AL100-79-150-350 79 150 x 350
AL100-90-150-400 90 150 x 400
AL100-101-150-450 101 150 x 450
AL100-60-200-200 60 200 x 200
AL100-75-200-250 75 200 x 250
AL100-90-200-300 90 200 x 300
AL100-105-200-350 105 200 x 350
AL100-120-200-400 120 200 x 400
AL100-135-200-450 135 200 x 450
AL100-94-250-250 94 250 x 250
AL100-113-250-300 113 250 x 300
AL100-131-250-350 131 250 x 350
AL100-150-250-400 150 250 x 400
AL100-169-250-450 169 250 x 450
AL100-135-300-300 135 300 x 300
AL100-158-300-350 158 300 x 350
AL100-180-300-400 180 300 x 400
AL100-203-300-450 203 300 x 450
AL100-184-350-350 184 350 x 350
AL100-210-350-400 210 350 x 400
AL100-236-350-450 236 350 x 450
AL100-240-400-400 240 400 x 400
AL100-270-400-450 270 400 x 450
AL100-304-450-450 304 450 x 450

オプション
記載の寸法、電圧、電力密度、ワット数、リード線長以外のヒーターについては、別途お見積もりにより1枚から製作を承っております。

・バイメタルサーモスタット取り付け...(温度調節・過昇温防止)...温度をお知らせ下さい。
・温度ヒューズ取り付け...(過昇温防止)...温度をお知らせ下さい。
・リード線延長...リード長をお知らせ下さい。

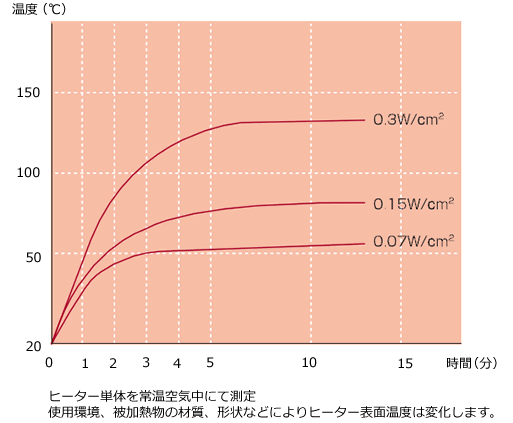

■空気中における表面温度
記載の寸法、電圧、電力密度、ワット数、リード線長以外のヒーターについては、別途お見積もりにより1枚から製作を承っております。

・バイメタルサーモスタット取り付け...(温度調節・過昇温防止)...温度をお知らせ下さい。
・温度ヒューズ取り付け...(過昇温防止)...温度をお知らせ下さい。
・リード線延長...リード長をお知らせ下さい。
