ワンタッチグロメット
 431
高い機能性とデザイン性を兼ね備えたワンタッチグロメット。 従来の製品と比べ、多くのメリットがあります。
  ワンタッチグロメット 従来の製品
耐候タイプ ホールドタイプ フレキシブルタイプ  ケーブルグランド
ワンタッチグロメット ワンタッチグロメット ワンタッチグロメット ワンタッチグロメット
防水・防塵性能
(ケーブル貫通前)※1		 ○ ○ ○ ×
防水・防塵性能
(ケーブル貫通後)※1		 ○ ○ ○ ○
タップ加工不要 ○ ○ ○ ×
取付時間の短縮※2 △ ○ ○ ×
ストレインリリーフ機能
(配線接続部の負担軽減)		 × ○ × ○
出っ張りが少ないデザイン※3 △ ○ ○ ×

ワンタッチグロメット

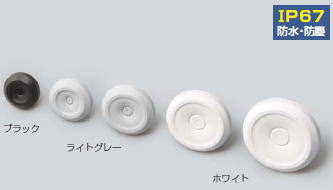

ワンタッチグロメット　耐候タイプ　T-1458型
431

素材と形状の異なる2種類

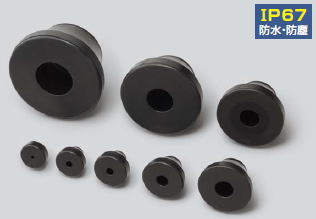

T14582型の材料であるクロロプレンゴムはウェットスーツにも使用されている耐候・耐水性の高い素材のため、船上や沿岸部といった過酷な環境にも使用できます。T-14583型はゴムの厚みを薄くすることで、T-14582型より軽い力で取付できます。IP67適合で屋外でも使用できます。		 ワンタッチグロメット

T-14582型(クロロプレンゴム製)
■特徴
●ワンタッチグロメットシリーズ随一の耐候性です。
●劣化しにくいクロロプレンゴム製のため、船上や沿岸部の機器にも
使用できます。
●豊富なラインアップでΦ4〜45の幅広いケーブル径に対応します。


■仕様
●使用温度　-30℃〜100℃
●防水・防塵(IP67適合)
●難燃材(UL94HB適合)使用

 ワンタッチグロメット
ワンタッチグロメット

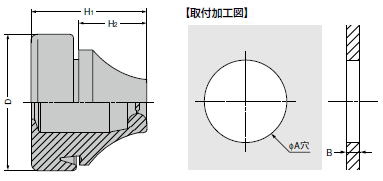

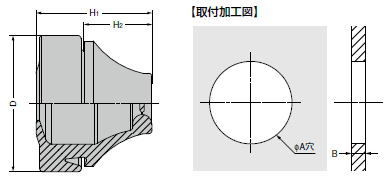

型式 対応ケーブル径 D H1 H2 A 適応板厚
B		 材料 色 販売単位
T-1458253-P50 Φ4〜7 20 12.7 5.4 12.5 0.5〜2 クロロプレンゴム
(CR)		 ブラック 50
T-1458253-F-P50 2〜5
T-1458254-P50 Φ5〜9 21 18 10.5 16.5 1〜4
T-1458254-F-P50 2〜5
T-1458255-P50 Φ8〜13 25.5 20 12.7 20.5 1〜4
T-1458256-P50 Φ11〜17 30.5 21.6 14.5 25.5
T-1458257-P25 Φ15〜20 38.5 24.8 17.5 32.5 25
T-1458258-P25 Φ19〜28 48.5 30 20.4 40.5
T-1458259-P10 Φ27〜35 60.5 35 23.9 50.5 10
T-1458260-P5 Φ34〜45 73.5 40 28.9 63.5 5

※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

T-14583型(エチレンプロピレンゴム製)
■特徴
●ゴムの厚みが薄いため、T-14582型(上記)より軽い力で取り付けできます。


■仕様
●使用温度　-40℃〜110℃
●防水・防塵(IP67適合)
●難燃材(UL94HB適合)使用
 ワンタッチグロメット
ワンタッチグロメット

型式 対応ケーブル径 D H1 H2 A 適応板厚
B		 材料 色 販売単位
T-1458326-P50 5〜9 21 18 11 16.5 1〜4 エチレンプロピレンゴム
(EPDM)		 グレー 50
T-1458327-P50 8〜12 25.5 20 13.4 20.5
T-1458328-P50 11〜16 30.5 21.6 15.3 25.5
T-1458330-P50 5〜9 21 18 11 16.5 ブラック
T-1458331-P50 8〜12 25.5 20 13.4 20.5
T-1458332-P50 11〜16 30.5 21.6 15.3 25.5

※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

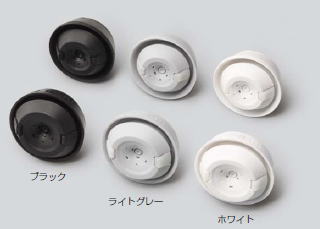

ワンタッチグロメット　ホールドタイプ　T-14758型
431
■特徴
●穴に軽く押し込むだけで取り付けでき、取付時間をケーブルグランド
より大幅に短縮できます。

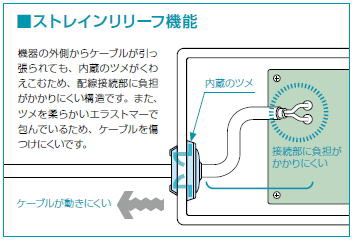

●機器の外側からケーブルが引っ張られても配線接続部に負担が
かかりにくいストレインリリーフ機能付きです。

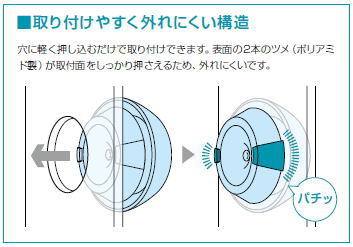

●取り付けやすく、外れにくい構造です。
●特注で色変更も可能です。


■仕様
●使用温度　-20℃〜125℃
●ストレインリリーフ機能
(EN50262:1998 ver.A適合)
●防水・防塵(IP65適合)
●難燃材(UL94HB適合)使用
 ワンタッチグロメット
ワンタッチグロメット
ワンタッチグロメット ワンタッチグロメット
ワンタッチグロメット

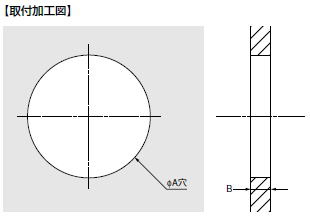

■板厚：2〜5mm用
型式 対応ケーブル径
※1		 H1 H2 D1 D2
※2		 A 適応板厚
B		 材料 色 販売単位
T-1475803-P50 7〜11 17〜20 5.5 4 29.3〜34.5 20.5 2〜5 エラストマー(TPE)
/ポリアミド(PA)		 ライトグレー 50
T-1475804-P50 7〜13 5 34.3〜40.0 25.5
T-1475813-P50 7〜11 4 29.3〜34.5 20.5 ブラック
T-1475814-P50 7〜13 5 34.3〜40.0 25.5
T-1475823-P50 7〜11 4 29.3〜34.5 20.5 ホワイト
T-1475824-P50 7〜13 5 34.3〜40.0 25.5

※1 ストレインリリーフ機能の保持力はケーブル径によって異なります。
※2 取り付ける板厚によって異なります。
※ 上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。


■板厚：0.5〜3mm用
型式 対応ケーブル径
※1		 H1 H2 D1 D2
※2		 A 適応板厚
B		 材料 色 販売単位
T-1475807-P50 7〜11 17〜20 5.5 4 34.2〜37.2 20.5 0.5〜3 エラストマー(TPE)
/ポリアミド(PA)		 ライトグレー 50
T-1475808-P50 7〜13 5 39.2〜42.2 25.5 0.9〜3
T-1475817-P50 7〜11 4 34.2〜37.2 20.5 0.5〜3 ブラック
T-1475818-P50 7〜13 5 39.2〜42.2 25.5 0.9〜3
T-1475827-P50 7〜11 4 34.2〜37.2 20.5 0.5〜3 ホワイト
T-1475828-P50 7〜13 5 39.2〜42.2 25.5 0.9〜3

※1 ストレインリリーフ機能の保持力はケーブル径によって異なります。
※2 取り付ける板厚によって異なります。
※ 上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

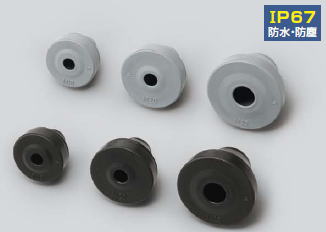

ワンタッチグロメット　フレキシブルタイプ　T-14757型
431
■特徴

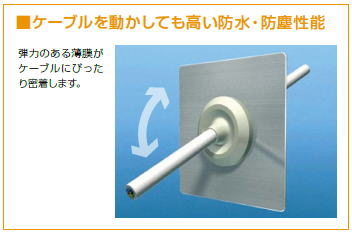

●下図のようにケーブルを動かしても高い防水・防塵性能を保ちます。
●豊富なラインアップでΦ5〜30の幅広いケーブル径に対応します。
●特注で色変更や難燃材(UL94V-0適合)での製作も可能です。
また、ケーブルを最大3本まで通せるタイプも受注対応にて承ります。


■仕様

●使用温度　UL94HB適合  ：-50℃〜125℃

  　　　　　　　　UL94V-0適合 :-40℃〜80℃

●防水・防塵（IP67適合）

●難燃材（UL94HB、UL94V-0適合）使用

●ハロゲンフリー材料使用
 ワンタッチグロメット
ワンタッチグロメット ワンタッチグロメット
ワンタッチグロメット

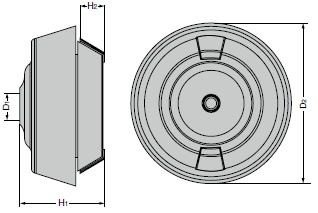

■難燃材−UL94HB適合品
型式 対応ケーブル径 D1 D2 H1 H2 H3 A 適合板厚
B		 材料 色 販売単位
T-1475711-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 エラストマー
（TPE）		 ライトグレー 50
T-1475712-P50 6〜13 27.5 5 20.5
T-1475713-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475714-P25 12〜24 39.5 11 32.5 0.5〜4.5 25
T-1475715-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5
T-1475716-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 ブラック 50
T-1475717-P50 6〜13 27.5 5 20.5
T-1475718-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475719-P25 12〜24 39.5 11 32.5 0.5〜4.5 25
T-1475720-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5
T-1475721-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 ホワイト 50
T-1475722-P50 6〜13 27.5 5 20.5
T-1475723-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475724-P25 12〜24 39.5 11 32.5 0.5〜4.5 25
T-1475725-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5
※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

■難燃材−UL94V-0適合品
型式 対応ケーブル径 D1 D2 H1 H2 H3 A 適合板厚
B		 材料 色 販売単位
T-1475753-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 エラストマー
（TPE）		 ライトグレー 50
T-1475754-P50 6〜13 27.5 5 20.5
T-1475755-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475756-P25 12〜24 39.5 11 32.5 0.5〜4.5  25
T-1475757-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5
T-1475758-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 ブラック  50
T-1475759-P50 6〜13 27.5 5 20.5
T-1475760-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475761-P25 12〜24 39.5 11 32.5 0.5〜4.5  25
T-1475762-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5
T-1475763-P50 5〜10 23.5 4 11 4 6.75 16.5 0.5〜3 ホワイト  50
T-1475764-P50 6〜13 27.5 5 20.5
T-1475765-P50 8〜17 32.5 7 25.5 0.5〜3.5
T-1475766-P25 12〜24 39.5 11 32.5 0.5〜4.5  25
T-1475767-P25 19〜31 47.5 18 13.5 4.84 7.41 40.5 1.5〜4.5

※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

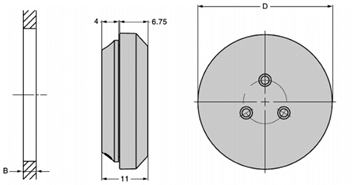

ワンタッチグロメット　フレキシブル・３つ孔タイプ　T-14757型
431

■特徴

●押し込むだけで取り付けられます。

●ケーブルを３本通しても高い防水・防塵性能を保ちます。

●特注で色変更も可能です。



■仕様

●使用温度　UL94HB適合  ：-50℃〜125℃

  　　　　　　　　UL94V-0適合 ：-40℃〜80℃

●防水・防塵（IP67適合）

●難燃材（UL94HB、UL94V-0適合）使用

●ハロゲンフリー材料使用


【３本のケーブルを通しても高い防水・防塵】

弾力のある薄膜が、３本のケーブルをそれぞれにぴったり密着します。
 　　　　　

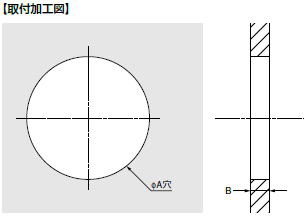

 ■難燃材−UL94HB適合品
型式 対応ケーブル径 D A 適合板厚
B		 材料 色  販売単位
1〜2本使い 3本使い
T-1475726-P50 4〜7 4〜6 27.5 20.5 0.5〜3 エラストマー
（TPE）		 ライトグレー 50
T-1475727-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5
T-1475728-P50 4〜7 4〜6 27.5 20.5 0.5〜3 ブラック
T-1475729-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5
T-1475730-P50 4〜7 4〜6 27.5 20.5 0.5〜3 ホワイト
T-1475731-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5

※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

 ■難燃材−UL94V-0適合品
型式 対応ケーブル径 D A 適合板厚
B		 材料 色 販売単位
1〜2本使い 3本使い
T-1475768-P50 4〜7 4〜6 27.5 20.5 0.5〜3 エラストマー
（TPE）		 ライトグレー 50
T-1475769-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5
T-1475770-P50 4〜7 4〜6 27.5 20.5 0.5〜3 ブラック
T-1475771-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5
T-1475772-P50 4〜7 4〜6 27.5 20.5 0.5〜3 ホワイト
T-1475773-P50 4〜9 4〜8 32.5 25.5 0.5〜3.5

※上記製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
