P.1721
カテゴリ-18目次に戻る HOMEへ
TACヘラン 106 423

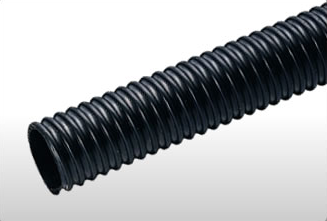

TACヘランの写真
■ 特長
● 耐摩粍用ゴムを採用し優れた耐摩耗性を発揮します。
● 導電性ゴムにより静電気防止効果をそなえています。

■ 用途
● 工場、船舶、造船所、土木工事現場、環境保全整備に、バキュームコンベアやシューターによる吸圧送用。
● スラリー、焼結セメント、砂利、鉄鉱石などの吸圧送用。
● モミ・米・麦などの穀物の収穫時の吸圧送用。
※ 屋外での長期間にわたる使用は避けてください。
※ 屋内で保管してください。
(オゾン劣化による亀裂発生の恐れがあります。)
※ 油分を含む粒体（粉体・繊維）には、使用しないでください。
（膨潤による早期摩耗の恐れがあります。）

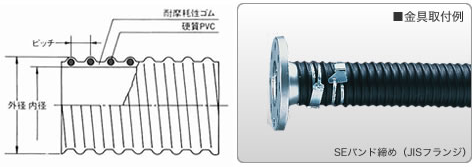

TACヘランの構造図と金具取付例の写真
※金具は別売となります。お問い合わせください。

商品コード 呼び径 呼び径 内径 外径 ピッチ 参考
質量		 定尺 許容圧力
（常温）		 許容曲げ
半径
定尺 カット/m mm インチ mm mm mm g/m m MPa
(kgf/cm2)		 mm
02-331-01-01 02-331-02-01 38 1 1/2 38.0 47.0 9.0 550 50 0.15(1.5) 130
02-331-01-02 02-331-02-02 50 2 50.8 60.5 10.0 850 50 0.12(1.2) 165
02-331-01-03 02-331-02-03 65 2 1/2 63.5 75.1 14.3 1140 20 / 50 0.12(1.2) 195
02-331-01-04 02-331-02-04 75 3 76.2 89.6 15.1 1610 20 / 50 0.10(1.0) 210
02-331-01-05 02-331-02-05 90 3 1/2 88.9 104.2 16.2 2190 20 / 50 0.10(1.0) 300
02-331-01-06 02-331-02-06 100 4 101.6 118.4 16.4 2640 20 / 50 0.10(1.0) 330
02-331-01-07 02-331-02-07 125 5 125.9 144.5 22.0 3710 20 0.10(1.0) 405
02-331-01-08 02-331-02-08 150 6 152.4 172.0 22.0 4900 20 0.10(1.0) 675
