TCエコライン 106 423

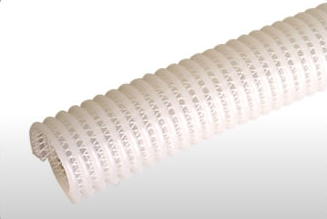

TCエコラインの写真
■ 特長
● 食品用途に使用できます。
※ 油分が含まれる食品や流体の輸送には適しておりません。
食品衛生法　厚生労働省告示201号に適合
（但し油脂及び脂肪性食品に対する溶出試験へプタン項目は除外しています）
● 熱湯洗浄（※1）95％エタノール洗浄が可能で衛生的です。
● ホース使用後、焼却可能で有害ガス（※2）の発生がありません（焼却灰分は0.1％以下）。
● 半透明で輸送物の確認ができます。
● 柔軟性があり、楽に作業ができます。
● 補強コード入りで許容圧力0.5MPa(5.1kgf/cm2)の耐圧性能をもちます。

※1 熱湯洗浄は温度80℃以下、圧力0.1MPa以下、加圧時間3分以内の条件で行ってください。
※2 塩化水素、硫黄酸化物、窒素酸化物、シアン化水素、アンモニア

■ 用途
● 清酒・焼酎などのアルコール類、清涼飲料水などの輸送
● その他食品の輸送(液体・粉体輸送)
● その他一般の吸排水用

※ 使用温度範囲は0℃〜50℃を目安としてください。但し、使用温度によって許容圧力は変わります。尚、連続使用の場合は40℃以下としてください。
※ 屋外での長期間にわたる使用・保管は避けてください。

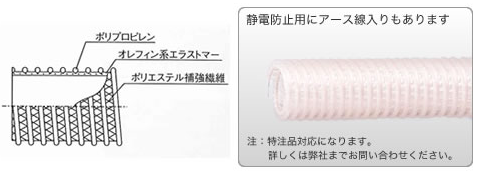

TCエコラインの構造図と写真

商品コード 呼び径 内径 外径 ピッチ 参考
質量		 定尺 許容圧力
（常温）		 許容曲げ
半径
定尺 カット/m mm インチ mm mm mm g/m m Mpa
(kgf/cm2)		 mm
02-334-01-01 02-334-02-01 25 1 25.4 37.4 7.8 340 50 0.5
(5.1)		 120
02-334-01-02 02-334-02-02 32 1.25 32 44 8.8 420 50 0.5
(5.1)		 150
02-334-01-03 02-334-02-03 38 1.5 38 51 9.3 580 50 0.5
(5.1)		 210
02-334-01-04 02-334-02-04 50 2 50.8 64.8 10.2 800 50 0.5
(5.1)		 240
02-334-01-05 02-334-02-05 65 2 1/2 63.5 80.5 14.0 1100 20 / 50 0.5
(5.1)		 330
02-334-01-06 02-334-02-06 75 3 76.2 95.5 15.0 1520 20 / 50 0.5
(5.1)		 390
