TACダクト糸入り 106 423

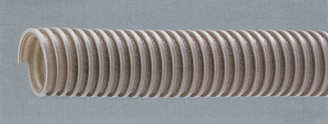

TACダクト糸入りの写真
■ 特長
● 補強コード入りで伸びに強く、屈曲耐久性に優れています。
● ビニールダクトのイメージを変えるアイボリーホワイトのカラーリングにより新しい機器にマッチします。

■ 用途
● 設備・機器類の送・排気用
● 空気設備用
● その他、集塵、送・排気用

■ 取り付けカフス
  軟質PVC製

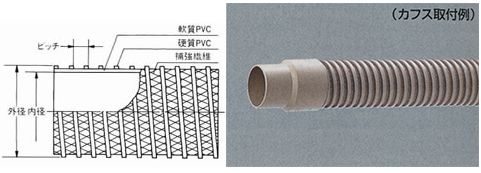

TACダクト糸入りの構造図とカフス取り付け例
※カフスは別売となります。お問い合わせください。

商品コード 呼び径 内径 外径 ピッチ 参考
質量		 定尺 許容圧力
（常温)		 許容減圧力
（常温)		 許容曲げ
半径		 取付け
カフス
定尺 カット/m mm インチ mm mm mm g/m m MPa(kgf/cm2) kPa
(mmHg)		 mm
02-394-01-02 02-394-01-01 32 1 1/4 32.0 40.0 8.5 300 50 0.10(1.0) -49.0
(-368)		 32 有
02-394-02-02 02-394-02-01 38 1 1/2 38.0 46.2 9.0 400 50 0.10(1.0) -49.0
(-368)		 38 有
02-394-03-02 02-394-03-01 50 2 50.6 61.0 10.0 650 30 0.08(0.8) -49.0
(-368)		 50 有
02-394-04-02 02-394-04-01 65 2 1/2 62.4 72.6 12.0 730 30 0.07(0.7) -49.0
(-368)		 65 有
02-394-05-02 02-394-05-01 75 3 76.4 86.8 15.1 790 30 0.07(0.7) -40.0
(-300)		 75 有
02-394-06-02 02-394-06-01 90 3 1/2 88.9 99.3 15.1 945 30 0.07(0.7) -29.0
(-218)		 90 有
02-394-07-02 02-394-07-01 100 4 101.6 113.0 16.4 1100 30 0.07(0.7) -21.5
(-161)		 100 有
02-394-08-02 02-394-08-01 125 5 125.9 139.3 21.0 1630 20 0.04(0.4) -20.0
(-150)		 125 有
02-394-09-02 02-394-09-01 150 6 152.4 166.0 20.0 1960 20 0.03(0.3) -20.0
(-150)		 150 有
02-394-10-02 02-394-10-01 200 8 203.7 217.5 22.5 2740 20 0.02(0.2) -11.0
(-83)		 200 有
