TACダクトEE 106 423

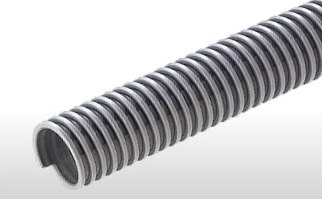

TACダクトEE
特長
内部抵抗が少なく、輸送能力が大きい。
軽量で曲げやすいため、作業の省力化が図れます。
切断、取り付けが容易で、配管工事も簡単に行えます。

用途
室内の送気と排気用
工場設備の送気と排気用
集塵

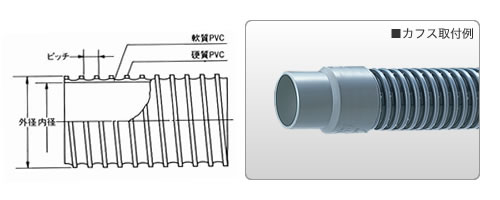

取り付け方法
取り付けの際は、直接差し込むか、専用の塩化ビニール製カフスを使用し、ABAバンドまたはスパイラルワイヤーバンドで締め付けてください。




※カフスは別売となります。お問い合わせください。

商品コード カフス 呼び径 呼び径 内径 外径 ピッチ 参考
質量
定尺 許容圧力
(常温)
許容減圧力
(常温)
許容曲げ
半径
定尺 カット/m mm インチ mm mm mm g/m m MPa(kgf/cm2) kPa
(mmHg)
mm
02-319-01-01 02-319-02-01 32 1 1/4 32.4 38.6 8.4 218 50 0.06(0.6) -66.0
(-495)
32
02-319-01-02 02-319-02-02 38 1 1/2 37.3 44.5 9.2 295 50 0.06(0.6) -66.0
(-495)
38
02-319-01-03 02-319-02-03 50 2 50.6 60.2 10.0 590 30 0.05(0.5) -66.0
(-495)
50
02-319-01-04 02-319-02-04 65 2 1/2 62.4 72.0 12.0 655 30 0.04(0.4) -66.0
(-495)
65
02-319-01-05 02-319-02-05 ※75 3 76.4 86.4 13.0 785 30 0.04(0.4) -33.0
(-248)
75
02-319-01-06 02-319-02-06 ※90 3 1/2 88.9 99.5 13.5 950 30 0.03(0.3) -33.0
(-248)
90
02-319-01-07 02-319-02-07 ※100 4 101.6 112.2 15.0 1030 30 0.03(0.3) -21.5
(-161)
100
02-319-01-08 02-319-02-08 ※115 4 1/2 114.3 125.9 17.4 1260 20 0.03(0.3) -20.0
(-150)
110
02-319-01-09 02-319-02-09 125 5 125.9 138.7 21.0 1355 20 0.02(0.2) -20.0
(-150)
125
02-319-01-10 02-319-02-10 150 6 152.4 164.8 20.0 1680 20 0.02(0.2) -14.5
(-109)
150
02-319-01-11 02-319-02-11 ※165 6 1/2 165.0 177.8 22.0 1780 20 0.02(0.2) -10.0
(-75)
150
02-319-01-12 02-319-02-12 175 7 177.8 190.6 20.0 1945 20 0.02(0.2) -10.0
(-75)
175
02-319-01-13 02-319-02-13 200 8 203.7 217.1 22.5 2205 20 0.01(0.1) -6.0
(-45)
200
02-319-01-14 02-319-02-14 225 9 227.0 240.4 23.5 2470 10 0.01(0.1) -5.5
(-41)
225
02-319-01-15 02-319-02-15 250 10 252.0 266.2 25.0 3000 10 0.01(0.1) -4.5
(-34)
250
02-319-01-16 02-319-02-16 275 11 278.0 292.6 28.0 3300 10 0.01(0.1) -4.0
(-30)
275
02-319-01-17 02-319-02-17 300 12 303.0 318.0 30.0 3650 10 0.01(0.1) -3.0
(-23)
300
※印のサイズは鋼管に直結できます。(下表参照)。
カフスのφ175はゴム製(EPDM)です。

銅管接続対応表
呼び径 適用管種呼び径 SYバンド品番
(mm) (インチ) SGP(外径) VP(外径)
75 3 65(76.3) 65(76) SY 75
90 3 1/2 80(89.1) 75(89) SY 90
100 4 90(101.6) -  SY100
115 4 1/2 100(114.3) 100(114) SY117
165 6 1/2 150(165.2) 150(165) SY165
