ユニバーサル・ディスペンシング・カプラー
244
3/8"フロー

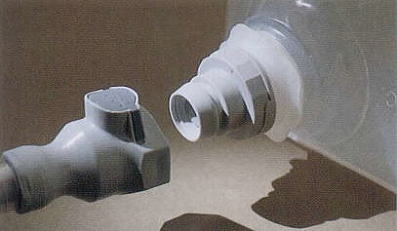

ユニバーサル・ディスペンシング・カプラーは、各容器メーカーの38mm接続口に使用できる汎用性の高いシステムです。
バッグインボックス(BIB)をはじめ、軟・硬両タイプの容器に瞬時で接続でき、内蔵されたパルブは取り外し時の液体のこぼれを防止します。

  ユニバーサルディスペンシングカブラーはNSF/ANSI規格の基準に合致しています。
 特　　長

● 共用可能の38mmキャップ ：ほとんどのメーカーの接続口に対応
● Flush faceのバルブ ：こぼれを減らす
● 一体型接続部 ：漏れの個所が少ない。組立て時間や設置時間の短縮
● 親指式ラッチ機構 ：片手で着脱が可能



用途

・調味料ディスペンシング
・液体着色剤
・濃縮洗剤
・殺菌剤
・液体接着剤
・潤滑剤

■　仕 様
材           質 本体およびバルブ ：ポリプ口ピレン
  ラッチ ：ポリプ口ピレン
  バルブスプリング ：＜ボディ＞SUS316
  ：＜キャップ＞SUS302
  キャップ ：アセタール
  Oリング ：シリコーン、NBR、EPDM（食品グレード）
  CIPアダプター ：アセタール
使  用  圧  力 真空〜0.1MPa
使用温度範囲 0℃〜71℃
適合チューブ 内径9.5mm〜19.1mm(3/8インチ〜3/4インチ)
       色 薄いグレー、ラッチはチャコールグレー
キャップ 規格 SP-400　38mm
注意：キャップの温度、圧力定格についてはお問合せ下さい。
 寸法図

 =最大径（mm）　=全長（mm）　=エルボ半径（mm）
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

カップリング・ボディ

インライン
軟質チューブ用タケノコ接続（ホースバーブ）
チューブサイズ  Oリング Oリング Oリング
内径（ｉｎ） 内径（mm） シリコーン NBR EPDM
3/8 9.5 99000 98400 98500 44.0 77.8
1/2 12.7 95600 97600 95300 44.0 77.8
5/8 15.9 99100 97900 98100 44.0 81.3
3/4 19.1 99200 98600 98700 44.0 81.6
●5個単位の販売です。(98500、98700を除き、50個未満は要チャージ料)

エルボ
軟質チューブ用タケノコ接続（ホースバーブ）
チューブサイズ  Oリング Oリング Oリング
内径（ｉｎ） 内径（mm） シリコーン NBR EPDM
3/8 9.5 99300 97800 99400 44.0 82.6 23.7
1/2 12.7 95400 97700 95100 44.0 82.6 23.7
●5個単位の販売です。(97800、97700については、50個未満は要チャージ料)

キャップ
38mmキャップ
Oリング Oリング  Oリング
シリコーン NBR EPDM
ネジシール無し 95800 96400 97400 43.2 37.4
ネジシール付き 95801 96401 97401 43.2 37.4
●5個単位の販売です。

クリーンイン・アダプター（CIP)
軟質チューブ用タケノコ接続（ホースバーブ）
チューブサイズ  （Oリング無し）
内径（ｉｎ） 内径（mm） 型式
1/2 12.7 96000 29.3 39.7
●5個単位の販売です。
