SnapQuik　シリーズ 244

SnapQuikシリーズコネクタは、小口径での使用に理想的です。
小さくコンパクト設計ながら、高流量の流体の移送を提供します。
指でラッチを押すことなく、引き抜くだけの簡単な操作で切り離しができる、使いやすい構造をしていますので、簡単に清潔な状態を保ちながら使用することができます。
使用者が操作しやすいブレークアウェイ・カップリングと同様に、引き抜くだけで簡単に着脱ができる構造により、ルアーとの誤接続を防ぎ、機械の安全性を守ることができます。
特   長

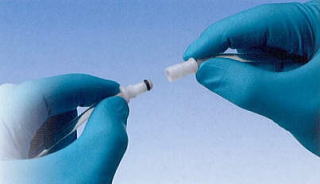

●引き抜くだけの簡単な操作で
   切り離しができるラッチ機構 		 ：直感的、かつ急速な切り離しができます。
●内部ラッチ構造 ：合理化されたデザインにより、簡単に清潔にすることができます。
●接続を音で知らせます ：確実に接続できたことが確認できます。
●ルアーフィッティングに接続できない構造 ：使用者の安全性向上につながります。
■ 仕   様
材           質 本体 ：アセタール
  Oリング ：NBR
使  用  圧  力 真空〜0.1MPa
使用温度範囲 0℃〜50℃
適合チューブ 内径2.4mm(3/32インチ)、3.2mm(1/8インチ)
       色 白(ナチユラル)
SnapQuik流量特性 SnapQuik気体流量
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図
   ＝最大径（mm）
 ＝全長（mm）


カップリング・ボディ
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式
3/32 2.4 BSQ17015 9.2 27.7
1/8 3.2 BSQ1702 9.2 27.7
※25個単位の販売です。



カップリング・インサート
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式
3/32 2.4 BSQ22015 10.7 29.0
1/8 3.2 BSQ2202 10.7 29.0
※25個単位の販売です。
