カテゴリーNo.23 プラスチック樹脂素材各種＞セラミック カテゴリーNo.24 真鍮加工、樹脂成型品、特注品＞パイプ成形品・ゴム成形品・樹脂成型品
P2019
セラミック加工品 |
694 |
| 特長 | |
| ● | 熱に強く錆びない、軽量といったセラミックの優れた特性を様々な分野に於いてご活用いただけるよう、複雑精密加工にも対応できる高い技術力を最大限駆使して、ニーズにお応え致します。 |
| ● | 時間的なロスが最小限に抑えられ、より早く製品をお届けすることが可能です。 |
| ● | 小ロット生産から量産まで幅広く対応しております。試作品製作も、数量に関係なく承っております。 |
材質一覧
アルミナ代表的なファインセラミックであり、広く利用されている材料です。機械的強度、電気絶縁性、耐熱性、耐摩耗性、耐食性などに優れており、機械部品や電子機器部品など様々な分野で使用されています。 |
ステアタイト主に使用環境が1000℃以下の絶縁物として利用されています。普通磁器に比べ機械的強度、電気絶縁性に優れ、高精度な精密部品を製作することが可能です。 比較的安価で機械加工性も良いことから、少量品など各種マシナブルセラミック部品の代替にも有効です。 |
フォルステライト高周波絶縁性や高温における電気絶縁性に優れ、表面が平滑で熱膨張係数が大きい特徴をもっています。軟質ガラスによる金属との封着性が良く、電子管部品などに用いられています。 |
ジルコニア室温における機械的強度、靭性が最も高く、耐摩耗性や耐衝撃性を必要とする機械部品などに多く用いられています。 |
炭化珪素(SiC)硬度が高く、熱伝導性、高温高強度、耐食性に優れた材料です。メカニカルシールなどの摺動部材として使用されています。 |
窒化珪素(Si3N4)非常に優れた耐熱衝撃性をもつ、万能型の非酸化物セラミック材料です。軽量、高強度、高靭性で、耐食性も高く、耐摩耗性の必要な部品や過酷な高温環境で使用されています。 |
セラミック特性表
| 材質 | アルミナ | ステアタイト | フォルステライト | |||
| 92% | 96% | 95.5% | ||||
| 見掛密度 (g/cm3) |
3.6 | 3.7 | 3.9 | 2.5 | 2.8 | |
| 吸水率(%) |
0 | 0 | 0 | 0 | 0 | |
| 曲げ強さ(Mpa) |
245 | 390 | 440 | 120 | 130 | |
| ビッカース硬度HV |
1200 | 1350 | 1700 | 500 | 500 | |
| 熱伝導率(W/m・K) |
18 | 25 | 32 | 3 | 5 | |
| 熱膨張係数 (x10-6/℃) |
20〜500℃ | 7.2 | 7.3 | 7.3 | 7.4 | 10.2 |
| 20〜800℃ | 7.8 | 8.0 | 8.0 | 8.1 | 11.0 | |
| 体積固有抵抗(Ω・cm) |
>1014 | >1014 | >1014 | >1014 | >1014 | |
| 絶縁耐力(kV/mm) |
>10 | >10 | >10 | >10 | >10 | |
| 誘電率(1MHz) |
9 | 9 | 10 | 5.2 | 6.5 | |
| 主な特長 | メタライズ性優 耐熱耐摩耗性優 |
高強度 耐熱耐摩耗性優 |
高強度 耐食性優 |
絶縁性優 紫外線劣化優 |
熱膨張大 ガラス封着性良 |
|
| 主な用途 | 気密端子 摺動部品 |
摺動部品 半導体部品 |
摺動部品 半導体部品 |
絶縁碍子 | ガラスハーメチック部品 | |
| 材質 | ジルコニア | ジルコン・ コージライト |
マグネシア | 炭化珪素 (SiC) |
窒化珪素 (Si3N4) |
|
| 見掛密度(g/cm3) |
6.0 | 2.8 | 3.3 | 3.1 | 3.2 | |
| 吸水率(%) |
0 | 0 | 0 | 0 | 0 | |
| 曲げ強さ(Mpa) |
980 | 98 | 176 | 490 | 880 | |
| ビッカース硬度HV |
1200 | 700 | 450 | 1900 | 1700 | |
| 熱伝導率(W/m・K) |
3 | 2.5 | >40 | 158 | 17 | |
| 熱膨張係数 (x10-6/℃) |
20〜500℃ | 10.0 | 3.0 | 14.4 | - | - |
| 20〜800℃ | 10.5 | 3.2 | 14.5 | - | - | |
| 体積固有抵抗(Ω・cm) |
>1012 | >1013 | - | - | - | |
| 絶縁耐力(kV/mm) |
>10 | >10 | >20 | - | - | |
| 誘電率(1MHz) |
40 | - | - | - | - | |
| 主な特長 | 高靭性 | 熱衝撃性優 | 高熱伝導 熱膨張大 |
高温強度優 耐摩耗性優 |
高温度強度 優耐摩耗性優 |
|
| 主な用途 | 刃物 治具 |
絶縁碍子 | 放熱部品 | 半導体部品 バルブシール |
- | |

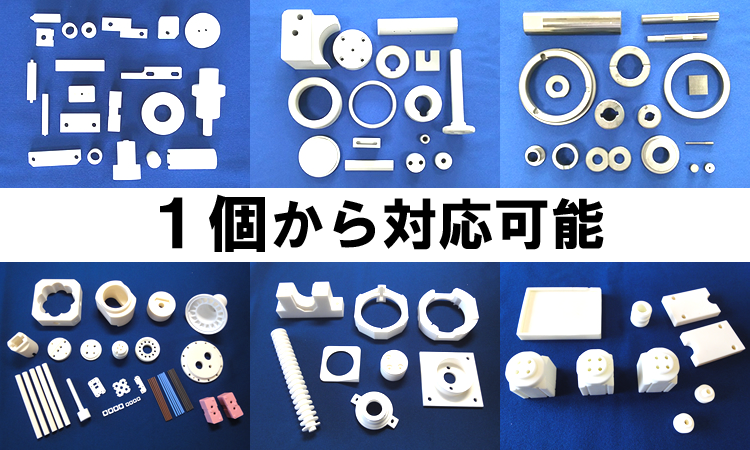

製品例
釉薬処理及び転写 |
|
 |
処理を施すセラミックの材質に合わせた釉薬の調整、ご要望に応じた色彩などをご提案致します。 |
ネジ関連 |
|
 |
規格品のアルミナネジ、ナット少量から承ります。 ワッシャー、ブッシュ等も取り揃えております。 材質:アルミナ96 色：白色 耐熱温度：1300℃ |
LED関連 |
|
 |
長寿命のLEDには経年劣化のないセラミックの使用をお勧めします。 熱伝導率が高く、電気絶縁にも優れたセラミックを提案致します。 |
お問合せ方法
メールまたはFAXにてご要望の内容をお知らせください。
| (1) | 形状と各部寸法が分かる図面 (簡単な絵でも結構です。) |
| (2) | 材質 6種からお選びください。 □アルミナ □ステアタイト □フォルステライト □ジルコニア □炭化珪素(SiC) □窒化珪素(Si3N4) |
| (3) | 使用環境温度 |
| (4) | 数量 |
上記の内容をお知らせください。
<FAX問合せ用紙のダウンロード>
株式会社ハギテック : TEL 043-423-8741
