フランジフィッティング

P1889

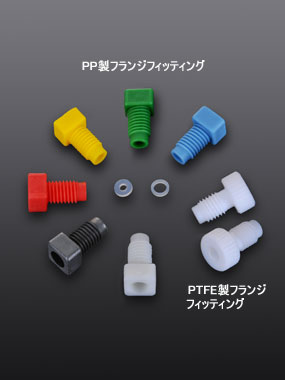

フランジフィッティング	237

■	特長
●	チューブ先端にフランジ(フレア)を作り、チューブ外径用のワッシャーをフランジフィッティングと先端フランジの間に入れ、フランジフィッティングとともに1/4-28UNFメスネジのフラットボトムポートに捻じ込むことで接続できます。
●	PPフランジフィッティングは全6色あり、流路のカラーコード化に便利です。
●	チューブを捻らずにフィッティングを捻じ込むことができます。
●	別売フランジメーカーキットで、より簡単に加熱せずフランジ(フレア)が作れます。

■	接続チューブ
	外径1/16"と1/8"のフッ素樹脂チューブ専用

■	サイズ
	全長15mm

■	材質
	フランジフィッティング：オールポリプロピレン(PP)製とオールPTFE製の2種類ワッシャー：オールナイロン製とオールポリプロピレン製の2種類

＜PP製フランジフィッティング＞
※こちらの製品は在庫が無くなり次第、販売終了となります。
フィッティングとナイロンワッシャー各10個入の袋単位の販売です。

※斜線の製品は現在、生産中止です。(2022年11月16日)

＜PTFE製フランジフィッティング＞
フィッティングとナイロンワッシャー各1個入の袋単位の販売です。

※斜線の製品は現在、生産中止です。(2023年3月15日)

＜ワッシャー＞
※こちらの製品は在庫が無くなり次第、販売終了となります。
10個入の袋単位の販売です。

※斜線の製品は現在、生産中止です。(2016年3月16日)

PTFEチューブ付きフランジフィッティング	237

※こちらの製品は在庫が無くなり次第、販売終了となります。

■	特長
●	両端にフランジ(フレア)加工したPTFEチューブにナイロンワッシャー付き黒色PPフランジフィッティングを取り付けたキットです。
●	事前に面倒なフランジ(フレア)加工作業が不要なため、すぐに使用できます。
●	ヘッドナットは1/4-28UNFメスネジのフラットボトムポートに捻じ込むだけで、接液部が不活性な接続となります。
●	チューブサイズは外径1/16"と1/8"の2種類で、長さは5種類あります。

※斜線の製品は現在、生産中止です。(2018年2月22日)

I15-16

237

■オムニフィット®(OMNIFIT)フランジメーカーキット
・	外径1/8”と1/16”のPTFE・PEEKチューブの先端に簡単にフランジを作るための手動式成型工具で熱源は不要。
・	熱をかけず機械的な力で成型するためチューブの変性がなく、反り返った形状のフレアは優れたシール性を保ちます。
・	チューブに直接接触する部分に金属を使わずにフランジを作ることもでき、メタルフリーでコンタミの心配もありません。

コード番号	キット内容	入　数
OM3901 （旧）JR201540	ハンドル付きチューブホルダー　　　フランジャー　　　　　　　　　　　　　　0.8mm樹脂ピン付きディスク　　　　1.3mm樹脂ピン付きディスク　　　　0.8mmチタンピン付きディスク　　　1.3mmチタンピン付きディスク　　　0.5mmSUSピン付きディスク　　　　(PEEKチューブ外径0.75～1mm用) 　チューブカッター　　　　　　　　　　　　1.8mフッ素樹脂チューブ　　　　　　　　(1/16”OD×0.75mmID) 　プラスチック外箱	各1個

※ＲｏＨｓ対応に関してはお問い合わせください。

237

■ オムニフィット®(OMNIFIT)インラインバブルトラップ
・	水溶液が流れる細いチューブライン中のガスバブル用トラップで、装置の保護やシグナルエラーを防ぎます。但し有機溶媒等には不向きです。
・	チューブを接続する2個の1/4-28UNFメスネジポートが付いた上部プレート、バブル排気口とトラップを固定するためにM3メスネジが切ってある底部プレートの間に疎水性PTFEメンブレンを挟みSUS316製ネジ(非接液)で締め付けています。
・	１つのネジで固定されているだけで、分解およびメンブレンの交換が簡単です(スペアPTFEメンブレンが2個付属)。
・	耐圧は約200kPaで最大流量はバブルの数によりますが一般的に0.5～2.0ｍL/分。
・	プレートはPEEK製で32φ×22mmH、メンブレンは32φ×1.5mm厚。

※ＲｏＨｓ対応に関してはお問い合わせください。

237

●PVCハイフローバブルトラップ
・	トラップ入口側からの若干の加圧はできますが、トラップ出口からの吸引や陰圧はできません。メンブレンを通じてバブルが増加します。
・	最大流量60mL/分まで使用できます。
・	プレートはPVC製で、サイズφ30×28Hmm。耐圧200ｋPa、内部容量は約320μL。オートクレーブ滅菌不可。
・	付属のPTFE製メンブレンはφ30×1.5mm厚。
・	後面プレートにあるバブル排気用バキュームポート(1/4-28UNFメスネジ)より吸引すれば効果的です。
