タケノコタイプ継手  1つ前に戻る
クリックインシール 237
クリックインシール(Click In Seal)接続の特長

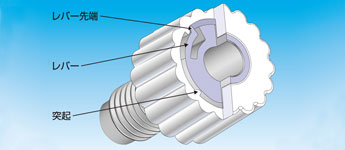

クリックインシール　断面図
● 締め付けていき、カチッと音がすれば一定のトルクで締め付けが完了する確実な接続
● 締め付け不足と締め過ぎを防止する安心接続
● 繰り返し使用が可能
● グリッパーフィッティング接続、インバーテッドコーン接続に対応
● 軟質チューブのダイレクト接続も可能
● 1/4-28UNFまたはM6×1規格のオスネジ付き

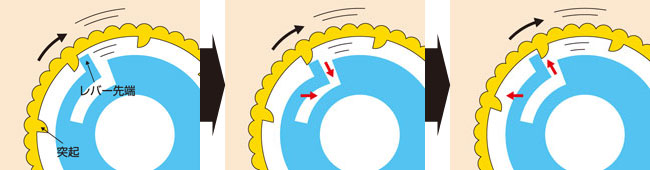

クリックインシール(Click In Seal)のメカニズム
＜ステップ1＞
チューブ先端を必要に応じて加工し、チューブを通したヘッドナットを接続ポートにゆっくり回しながら捻じ込みます。
この時に外側キャップ(下図黄色部)内側の突起が内部ボディ(下図青色部)のレバー先端を押しながら一緒に回ります。		   ＜ステップ2＞
ナット先端がポートの底に到達するとヘッドナットがスムーズに回らなくなります。		   ＜ステップ3＞
ここで少し力を入れて捻ると突起がレバー先端を押し超えます。この時にカチッと音がしたら締め付け完了です。
このようにヘッドナットにかかるトルクの力が内部メカニズムを作動させ、限界以上のトルクはかかりません。
クリックインシール　メカニズム
グリッパーフィッティングシステム　　※中止品
グリッパーフィッティングシステム ・ 締め過ぎ防止機構付きの2重構造ナットで締め付け時のトルク制御ができ、カチッと音で安心な接続が可能です。
・ 高圧接続に適した外径1/16"と1/8"のフッ素樹脂チューブ専用コネクターで、接続チューブサイズ用のヘッドナットとグリッパーフェルールを組み合わせて使用します。
・ チューブ先端にグリッパーフェルールを取り付け、ヘッドナットとともに1/4-28UNFメスまたはM6×1メスネジのフラットボトムポートに接続するだけで不活性な接続ができます。チューブ接続耐圧は一般的に6.8MPa。
・ チューブを固定するグリッパーフェルールはPTFE製ですが、接液面以外の外装はSUS316製です。
・ チューブを捻じらずにヘッドナットが接続でき、サイズは全長18mm×ネジ部長9mm×ヘッド部径13mm。
・ ヘッドナットはオールポリカーボネート(PC)製で全3色あり、流路のカラーコード化に便利です。
・ グリッパーフェルールの接続方法は[タイプ5]をご参照ください。
・ 10個入の袋単位の販売です。
●外径1/16"チューブ用ヘッドナット
型式 品名(ネジ規格)
DACG165B 1/16"PC黒色ヘッドナット(1/4-28UNFオス)
DACG165H 1/16"PC白色ヘッドナット(1/4-28UNFオス)
DACG165R 1/16"PC赤色ヘッドナット(1/4-28UNFオス)
DACG166B 1/16"PC黒色ヘッドナット(M6×1オス)
DACG166H 1/16"PC白色ヘッドナット(M6×1オス)
DACG166R 1/16"PC赤色ヘッドナット(M6×1オス)
※10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。（2020年2月26日）

●外径1/8"チューブ用ヘッドナット
型式 品名(ネジ規格)
DACG325B 1/8"PC黒色ヘッドナット(1/4-28UNFオス)
DACG325H 1/8"PC白色ヘッドナット(1/4-28UNFオス)
DACG325R 1/8"PC赤色ヘッドナット(1/4-28UNFオス)
DACG326B 1/8"PC黒色ヘッドナット(M6×1オス)
DACG326H 1/8"PC白色ヘッドナット(M6×1オス)
DACG326R 1/8"PC赤色ヘッドナット(M6×1オス)
※10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。（2020年2月26日）
●グリッパーフェルール
グリッパーフィッティングシステム

グリッパーフィッティングシステムの接続方法
1. チューブ先端を細くします
2. 細くしたチューブをヘッドナット、次いでグリッパーフェルールSUS面側の穴に差し込みます
グリッパーフィッティングシステムの接続方法
3. チューブをフェルールに押し込み(片手でフェルールを固定し、プライヤー等で飛び出たチューブの先端を引っ張る)、できるだけチューブに対し直角に取り付け、最後にフェルールをチューブの周りで3〜4回回転させます。
4. フェルールがチューブに完全固定された後、先から出た余分なチューブをPTFE面に対して平行に切り落とすと完了です。この際PTFE面を傷つけないようにしてください。
グリッパーフィッティングシステムの接続方法
■ 材質
  本体：PTFE製
  接液面以外の外装：SUS316


型式 品名
(ネジ規格)
DAFT16 1/16"ヘッドナット用(1/4-28UNF・M6×1共通)
DAFT32 1/8"ヘッドナット用(1/4-28UNF・M6×1共通)
※10個入の袋単位の販売です。
インバーテッドコーンフィッティングシステム
インバーテッドコーンフィッティングシステム
■ 特長
● 締め過ぎ防止機構付きの2重構造ナットで締め付け時のトルク制御ができ、カチッと音で安心な接続が可能です。
● 基本的に外径1/16"と1/8"のフッ素樹脂チューブとPEEKチューブ用で、使用チューブサイズ用のヘッドナットとインバーテッドコーンを組み合わせて使用しますが、例外的に1/8"チューブ用ヘッドナットだけは外径2.0・2.5・3.0mmチューブも対応します。
● チューブ先端にフランジ(フレア)を作る必要がなく、チューブ外径用の別売インバーテッドコーン(ETFE製)にチューブを通し、ヘッドナットとともに1/4-28UNFメスまたはM6×1メスネジのフラットボトムポートに捻じ込むだけで不活性な接続ができます。

[タイプ6]
インバーテッドコーンフィッティングシステムの接続方法
1. ヘッドナットを通したチューブ先端へインバーテッドコーンを細い側から差し込みます。
2. 先から出たチューブをコーン面に対して平行に切り落とします。この際コーン面を傷つけないようにしてください。
3. チューブが引っ張られないように注意しながら、コーンを覆うようにヘッドナットをメスネジのフラットボトムポートに捻じ込みます。

インバーテッドコーンフィッティングシステム

■ 接続チューブ
  外径1/16"と1/8"のフッ素樹脂チューブとPEEKチューブ
1/8"チューブ用ヘッドナットだけは外径2.0・2.5・3.0mmチューブも対応

■ サイズ
全長17.3mm×ネジ部長8.9mm×ヘッド部径12.7mm

■ 仕様
チューブ接続耐圧は一般的に1700kPa。

■ 材質
ヘッドナット：ポリカーボネート(PC)製

10個入の袋単位の販売です。
●外径1/16"チューブ用ヘッドナット
型式 品名(ネジ規格)
DACR165B 1/16"PC黒色ヘッドナット(1/4-28UNFオス)
DACR165H 1/16"PC白色ヘッドナット(1/4-28UNFオス)
DACR165R 1/16"PC赤色ヘッドナット(1/4-28UNFオス)
DACR165KT 1/16"PEEKヘッドナット(1/4-28UNFオス)
DACR166B 1/16"PC黒色ヘッドナット(M6×1オス)
DACR166H 1/16"PC白色ヘッドナット(M6×1オス)
DACR166R 1/16"PC赤色ヘッドナット(M6×1オス)
DACR166KT 1/16"PEEKヘッドナット(M6×1オス)
※10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。（2020年2月26日）

●外径1/8"チューブ用ヘッドナット
型式 品名(ネジ規格)
DACR325B 1/8"PC黒色ヘッドナット(1/4-28UNFオス)
DACR325H 1/8"PC白色ヘッドナット(1/4-28UNFオス)
DACR325R 1/8"PC赤色ヘッドナット(1/4-28UNFオス)
DACR325KT 1/8"PEEKヘッドナット(1/4-28UNFオス)
DACR326B 1/8"PC黒色ヘッドナット(M6×1オス)
DACR326H 1/8"PC白色ヘッドナット(M6×1オス)
DACR326R 1/8"PC赤色ヘッドナット(M6×1オス)
DACR326KT 1/8"PEEKヘッドナット(M6×1オス)
※10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。（2020年2月26日）
●インバーテッドコーン
インバーテッドコーン
■ 材質
ETFE製

10個入り袋単位の販売です。

型式 品名
OM1551 1/16"ヘッドナット用(1/16"チューブ用)
OM1552 1/8"ヘッドナット用(2.0mmチューブ用)
OM1553 1/8"ヘッドナット用(2.5mmチューブ用)
OM1554 1/8"ヘッドナット用(3.0mmチューブ用)
OM1555 1/8"ヘッドナット用(1/8"チューブ用)
バーブドアダプター(軟質チューブ用) 　　※中止品
バーブドアダプター(軟質チューブ用) ・ 締め過ぎ防止機構付きの2重構造ナットで締め付け時のトルク制御ができ、カチッと音で安心な接続が可能です。
・ 内径1/16"、1/8"と5/32"のシリコンやタイゴンなど軟質チューブ用です。
・ ヘッドナットはキャップ部+ネジ部とコネクター部の3パーツ構成で、コネクター部のチューブ接続側をネジ内部からキャップ部へ押し込んで取り付けます。
・ 1/4-28UNFメスまたはM6×1のメスネジのフラットボトムポートに接続し、後からチューブを接続します。
・ サイズは全長18mm(コネクター部は除く）×ネジ部長9mm×ヘッド部径13mm。
・ キャップ部とネジ部はポリカーボネート(PC)製で全3色あり、流路のカラーコード化に便利です。コネクター部はポリプロピレン(PP)製です。
・ 10個入の袋単位の販売です。

※本製品は臨床用にはご使用になれません。
型式 適用チューブ内径 ネジ規格 ヘッド色
DACB165B 1/16"：1.6mm 1/4-28UNFオス 黒
DACB165H 白
DACB165R 赤
DACB166B M6×1オス 黒
DACB166H 白
DACB166R 赤
DACB325B 1/8"：3.2mm 1/4-28UNFオス 黒
DACB325H 白
DACB325R 赤
DACB326B M6×1オス 黒
DACB326H 白
DACB326R 赤
DACB405B 5/32"：4.0mm 1/4-28UNFオス 黒
DACB405H 白
DACB405R 赤
※10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。（2020年2月26日）
