GLS80広口ボトルキャップ(軟質・半硬質・硬質チューブ用) 237
GLS80広口ボトルキャップ(軟質・半硬質・硬質チューブ用)
特長
外径10mmまでのチューブやパイプを接続する
4個のGL18ソケット付きネジ規格GLS80ボトルキャップです。
ポリプロピレン(PP)製またはPTFE製コネクターボディと
青色ポリプロピレン製キャップの組み合わせです。
各ソケットは使用チューブ外径に見合う下記別売の
スクリュージョイントセットやホースコネクターを取り付けることで
外径1/16"〜10mmまたは内径8〜10mmが接続できます。
キャップの取り付け、取り外し中はソケットに既に接続済のチューブが
捻れないようにしながら、キャップ部のみをフリーに回せる構造です。
・一個単位の販売です。
型式 材質 ソケット数
BL75016 PP+PP GL18×4
BL75416 PTFE+PP
<GLS80広口ボトルキャップ用別売アクセサリー>
半硬質・硬質チューブ用スクリュージョイントセットとスペアキャップ

特長
上記ネジ規格GL18ソケットに取り付けて半硬質・硬質チューブを接続します。
接続チューブはソケット内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器や
バブルトラップ用ボトルキャップに適しています。
スクリュージョイントセットとは適用チューブ外径に見合うインナースペアパーツセットとキャップのフルセットです。
インナースペアパーツセットは赤色ETFE製Vリング、PTFE製テーパーリングおよびシールリングのセットですが、
1/16"と2mm用はフッ素ゴム製Oリングも付属。キャップは赤色ETFE製。
・一個単位の販売です。
・セットに関してはセットでの販売です。
半硬質・硬質チューブ用スクリュージョイントセットとスペアキャップ 半硬質・硬質チューブ用スクリュージョイントセットとスペアキャップ

適用チューブ
外径
スクリュージョイントセット
型式
インナースペアパーツセット
型式
スペアキャップ
型式
1/16"(1.6mm) BL59326 BL59826 BL60008
2mm BL59330 BL59830
3mm BL59010 BL59710
1/8"(3.2mm) BL59020 BL59720
4mm BL59012 BL59712
6mm BL59014 BL59714
8mm BL59016 BL59716
10mm BL59018 BL59718
※GL18ソケット閉鎖用キャップ(BL98702)は下記をご参照ください。

ボラ 軟質チューブ用GLS80ボトルキャップ
特長
軟質チューブが着脱しやすい90°角度付きポリプロピレン(PP)製コネクター付きネジ規格GLS80ボトルキャップです。
コネクターには加圧や吸引源からの各チューブが接続でき、液体・ガスの送廃液容器用ボトルキャップに適しています。
青色キャップ、灰色ボディおよびキャップ内側のコネクターはPP製です。
キャップの着脱中はコネクターに既に接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
接続チューブ脱落防止のためにチューブバンドの併用をお勧めします。
・一個単位の販売です。
型式 ポート
適用チューブ
内径(mm)
接続口(mm)
外径 内径
BL80406 2 8〜10 9と12
(2段構造)
BL80412 3
軟質チューブ用ホースコネクターとスクリューキャップ
軟質チューブ用ホースコネクターとスクリューキャップ
特長
上記ネジ規格GL18ソケットに内径8〜10mmの軟質チューブを接続します。
但し10mmの場合にはチューブバンドの併用が必要です。
使用しないソケットはスクリューキャップ(BL98702、PBT製で内側にPTFE張りシリコンガスケット付き)で閉鎖します。

材質
接液部:ポリプロピレン(PP)製とPFA製の2種類
PP製用の赤キャップ:PBT(ポリブチレンテレフタレート)製
PFA製用の黒キャップ:PPS(ポリフェニレンサルファイド)製
フッ素ゴム製Oリング付き
・一個単位の販売です
型式 品名
BL58518    GL18ホースコネクター(PP製:直)
BL58618    GL18ホースコネクター(PP製:曲)
BL58104    GL18ホースコネクター(PFA製:直)
BL58204    GL18ホースコネクター(PFA製:曲)
BL98702    GL18閉鎖用スクリューキャップ
I109
GLS80ボトル用共通アクセサリー

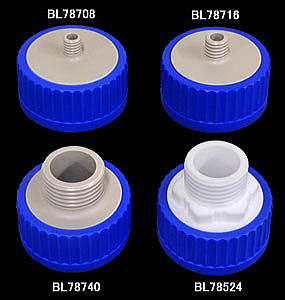

●GL14→GLS80変換アダプター
●GL18→GL80変換アダプター
●GL45→GLS80変換アダプター

特長
GL14、GL18またはGL45メスネジをGLS80オスネジへ変換します。
キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。但し完全に締め付けるとボトルに固定されます。

型式 ネジ規格 材質
BL78708(※) GL14 ポリプロピレン(PP)キャップ
ポリプロピレン(PP)ボディ
バイトンOリング
BL78716(※) GL18
BL78740 GL45
BL78524 GL45 ポリプロピレン(PP)キャップ
PTFEボディ
バイトンOリング
・一個単位の販売です
