フッ素樹脂チューブジョイント フッ素樹脂など半硬質・硬質チューブ用 237
特長
外径16mmまでのフッ素樹脂等の半硬質・硬質チューブ、ガラス管や金属パイプを接続するオールフッ素樹脂コネクターです。
オートクレーブ滅菌(+121℃)可能

仕様
使用温度-200〜250℃
  耐圧500kPa(室温時)
材質
  コネクターボディや付属する2種類のシールリング:PTFE製
  キャップ:ガラス繊維強化PTFE製

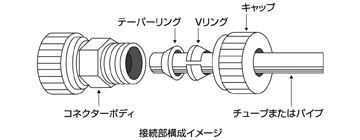

フッ素樹脂チューブジョイント チューブサイズの誤差によりVリングとテーパーリングの穴に接続チューブがスムーズに通らない場合があります。この場合はカッターナイフ等の鋭利な刃先でチューブの先端を斜めに削ぐように切り落とし、正しい方向にキャップ、Vリング、テーパーリングの順に通したのち、チューブ先端を約5mm残して直角に切り落としてからコネクターボディにキャップを捻じ込んでチューブを接続します。

フッ素樹脂ストレートスクリュージョイント
フッ素樹脂ストレートスクリュージョイント
型式 適用チューブ外径
(mm)
ボア径
(mm)
サイズ最大径×L
(mm)
BL50302
4 6 21×48
BL50304
6
BL50306(※)
6.35(1/4")
BL50308
8 8 25×54
BL50312
10
BL50314(※)
12 14 36×58
BL50316(※)
14
BL50318(※)
16
(※)納期は都度、お問い合わせください。
※斜線の製品は、現在生産中止品となっております。
(2023年4月26日)

フッ素樹脂異径スクリュージョイント
フッ素樹脂チューブジョイント
型式 適用チューブ外径
(mm)
ボア径
(mm)
サイズ最大径×L
(mm)
BL52602
4⇔6 6 21×49
BL52604
4⇔8 25×51
BL52606
4⇔10
BL52626(※)
4⇔12 36×56
BL52628(※)
4⇔14
BL52630(※)
4⇔16
BL52610
6⇔ 8 25×51
BL52612
6⇔10
BL52632(※)
6⇔12 36×56
BL52634(※)
6⇔14
BL52636(※)
6⇔16
BL52614
8⇔10 8 25×53
BL52638(※)
8⇔12 10 36×56
BL52618(※)
10⇔12
BL52620(※)
10⇔14
BL52622(※)
10⇔16 36×57
(※)納期は都度、お問い合わせください。
※斜線の製品は、現在生産中止品となっております。
(2023年4月26日)
フッ素樹脂L型スクリュージョイント
フッ素樹脂チューブジョイント
型式 適用チューブ外径
(mm)
ボア径
(mm)
サイズ
(mm)
BL50402
4 4 36×36×21
BL50404
6
BL50408
8 8 43×43×25
BL50412
10
BL50414(※)
12 14 53×53×36
BL50416(※)
14
BL50418(※)
16
(※)納期は都度、お問い合わせください。
※斜線の製品は、現在生産中止品となっております。
(2023年4月26日)
フッ素樹脂T型スクリュージョイント
フッ素樹脂チューブジョイント
型式 適用チューブ外径
(mm)
ボア径
(mm)
サイズ
(mm)
BL50502
4 4 55×37×21
BL50504
6
BL50508
8 8 59×42×25
BL50512
10
BL50514(※)
12 14 69×53×36
BL50516(※)
14
BL50518(※)
16 71×53×36
(※)納期は都度、お問い合わせください。
※斜線の製品は、現在生産中止品となっております。
(2019年3月5日)
スクリュージョイント用プラグ
フッ素樹脂チューブジョイント   オールPTFE製で非使用時の液漏れ防止や乾燥防止または流路閉鎖時にキャップ内の2種類のシールリングを取り除いた後に挿入してキャップを締め付けます。

型式 適用チューブ外径
(mm)
BL64802
4・6・6.35(1/4")
BL64808
8・10
BL64814(※)
12・14・16
※斜線の製品は、現在生産中止品となっております。
(2023年4月26日)

スクリュージョイント用スペアシールリングセット
スクリュージョイント用スペアキャップ
フッ素樹脂チューブジョイント   適用チューブ外径に対応するテーパーリングとVリング各1個入。

スクリュージョイント用スペアシールリングセット
型式 適用チューブ外径
(mm)
BL50201
4
BL50202
6
BL50203(※)
6.35(1/4")
BL50204
8
BL50206
10
BL50207(※)
12
BL50208(※)
14
BL50209(※)
16
※斜線の製品に関しては現在取り扱い停止となっております。
(2019/01/15)

スクリュージョイント用スペアキャップ
型式 適用チューブ外径
(mm)
穴径
(mm)
サイズφ×L
(mm)
BL50101
4・6・6.35(1/4") 6.4 21×16
BL50104
8・10 10.2 25×16
BL50107(※)
12・14・16 16.4 36×18
※斜線の製品は、現在生産中止品となっております。
(2023年4月26日)
