H674-H2C・H674-H3C・H674-H4C
 シールド熱収縮チューブ

674

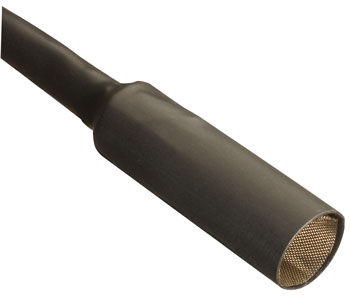

H674-H2C シールド熱収縮チューブ
特長
高周波EMIシールド性能に優れます。
難燃性です。
ノーマーキング品です。

仕様
使用温度範囲:-55〜135℃
収縮温度:90℃〜
色:黒

認証規格
UL対応品
MIL-L-DTL-23053/5

〇2倍収縮タイプ
 寸法表 H674-H2C
型式 収縮前内径
(mm)
収縮後内径
(mm)
収縮後肉厚
(mm)
1本 ※1
(m)
H674-H2C0.19BK 4.8 2.4 0.51 1.2
H674-H2C0.25BK 6.4 3.2 0.64
H674-H2C0.38BK 9.5 4.8 0.64
H674-H2C0.50BK 12.7 6.4 0.64
H674-H2C0.75BK 19.1 9.5 0.76
H674-H2C1.00BK 25.4 12.7 0.89
H674-H2C1.50BK 38.1 19.1 0.89

※1. 12本単位販売。最低販売数量は変更がある場合がありますので都度、お問い合わせください。

〇3倍収縮タイプ
 寸法表 H674-H3C
型式 収縮前内径
(mm)
収縮後内径
(mm)
収縮後肉厚
(mm)
梱包
 大箱 1本:1.2m  小箱 1本:1.2m
H674-H3C0.38BK 9 3 0.79 12本 2本
H674-H3C0.5BK 12 4 0.84
H674-H3C0.75BK 18 6 0.99
H674-H3C1.00BK 24 8 1.22
H674-H3C1.50BK 40 13 1.27
H674-H3C2.00BK 50 17 1.50

〇4倍収縮タイプ
 寸法表 H674-H4C
型式 収縮前内径
(mm)
収縮後内径
(mm)
収縮後肉厚
(mm)
梱包
 大箱 1本:1.2m  小箱 1本:1.2m
H674-H4C0.75BK 19.1 4.6 1.14 12本 2本
H674-H4C1.00BK 25.4 6.6 1.50
H674-H4C1.50BK 38.1 9.5 1.50
H674-H4C2.00BK 50.8 12.7 1.50
