ロータリプラグ|株式会社ハギテック

■特長

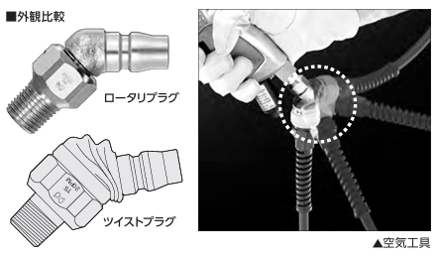

●空気工具・機器類のホース接続用首振りプラグ。

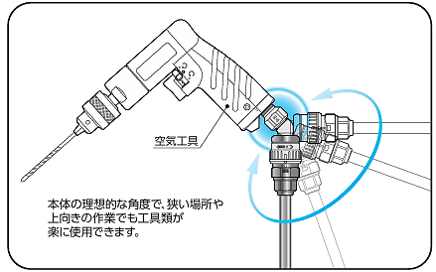

●本体に45゜の角度を設け、ホースから伝わる煩わしい負担を解消。
●作業性を追求し、本体構造のシンプル化によってコンパクト設計を実現。
　従来製品に比べて大幅に軽量・小型化。
●耐ダスト性を考慮した新設計によって、耐久性がさらにアップ。
●エアサンダーなどの空気工具接続用

＜仕様＞

本体材質	鋼鉄（ニッケルめっき)
適用流体	空気
取付ねじサイズ	R 1/4・R 3/8、G 1/4
最高使用圧力	1.5 MPa (15kgf/cm2)
耐圧力	2.0 MPa (20kgf/cm2)
真空用途適合性	使用不可

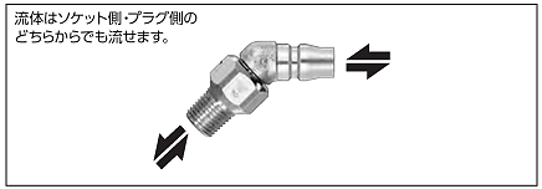

バルブ構造	片路開閉型

互換性

「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ（400型・600型・800型を除く）、「ナットカプラ」シリーズの各製品と接続できます。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	R1/4	R3/8
トルク	14N・ｍ(143kfg・㎝)	22N・ｍ(224kfg・㎝)

プラグ

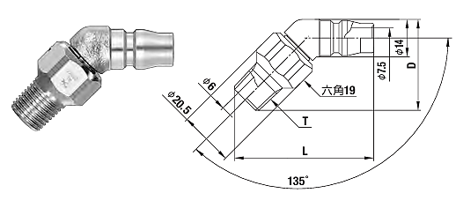

■めねじ取付用（PM型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	D	T
RL-20PM	Rc 1/4	52	(52.1)	(34.1)	R 1/4
RL-30PM	Rc 3/8	73	(50.8)	(32.8)	R 3/8

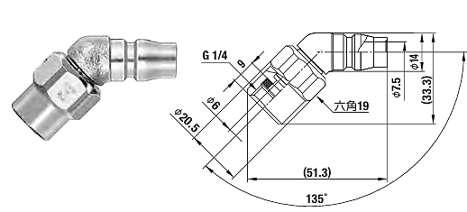

■おねじ取付用

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
			L	D	T
RL-20PFF	G 1/4	57	(51.3)	(33.3)	G 1/4
