PVDF　(ポリビニリデンフルオライド)

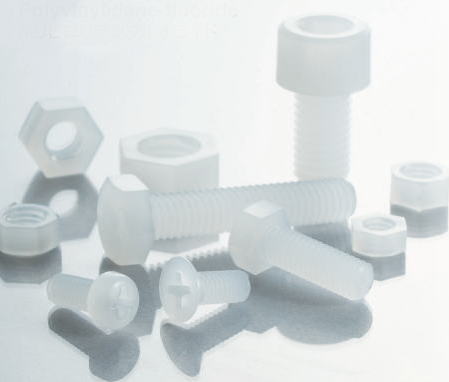

PVDF(ポリビニリデンフルオライド)


 優れた性能と汎用プラスチック並みの成形加工性を持つ釣糸・楽器の弦から、リチウムイオン電池の電極用バインダー、水処理膜などの先端分野にも使用される結晶性の熱可塑性エンジニアリングプラスチックです。耐薬品性、耐候性等、優れた特性を持っています。半導体、燃料電池、自動車、化学、石油・ガスなどの分野に採用、注目されている素材です。

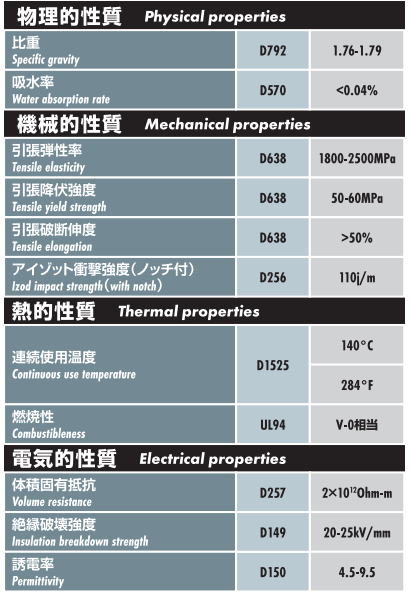

連続使用温度：140℃/284°F
燃焼性：UL94　V-0相当



試験方法ASTM
PVDF/PH 606
ポリビニリデンフルオライド/(+)ナベ小ネジ

PVDF/PH		 PVDF/PH　図面
606-PVDF/PH
M M3 M4 M5
 ピッチ 0.5 0.7 0.8
D×H 5.5×2 7×2.6 9×3.3
L
(mm)		 5 ─ 100 ─
6 100 100 ─
8 100 100 ─
10 100 100 100
12 100 100 100
15 100 100 100
16 100 100 100
20 100 100 100
25 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PVDF/PHで、M3のL6、数量：100個ご希望の場合
　606-PVDF/PH　M3-6　100個

PVDF/FH 606
ポリビニリデンフルオライド/（+）サラ小ネジ
606-PVDF/FH
M M3 M4 M5
 ピッチ 0.5 0.7 0.8
D 6 8 10
L
(mm)		 6 100 100 ─
8 100 100 ─
10 100 100 100
12 100 100 100
15 100 100 100
16 100 100 100
20 100 100 100
25 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PVDF/FHで、M3のL6、数量：100個ご希望の場合
　606-PVDF/FH　M3-6　100個

PVDF/BT 606
ポリビニリデンフルオライド/六角ボルト
606-PVDF/BT
M M4 M5 M6 M8 M10 M12
 ピッチ 0.7 0.8 1 1.25 1.5 1.75
B×H 7×2.8 8×3.5 10×4 13×5.5 17×7 19×8
L
(mm)		 10 100 100 100 100 ─ ─
12 ─ 100 100 100 ─ ─
14 ─ ─ ─ ─ 50 ─
15 100 100 100 100 50 ─
16 ─ ─ 100 ─ ─ ─
20 100 100 100 100 50 50
25 100 100 100 100 50 50
28 ─ ─ ─ ─ 50 ─
30 ─ 100 100 100 50 50
32 ─ ─ ─ 100 50 ─
35 ─ 100 100 100 50 50
36 ─ ─ ─ ─ 50 50
38 ─ ─ ─ 100 ─ ─
40 ─ ─ 100 100 50 50
45 ─ ─ ─ ─ 50 50
50 ─ ─ ─ 100 50 ─
55 ─ ─ ─ 100 50 ─
65 ─ ─ ─ ─ 50 50
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PVDF/BTで、M5のL10、数量：100個ご希望の場合
　606-PVDF/BT　M5-10　100個

PVDF/CB 606
ポリビニリデンフルオライド/六角穴付ボルト
606-PVDF/CB
M M3 M4 M5 M6 M8 M10 M12
 ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
D×H 5.5×3 7×4 8.5×5 10×6 13×8 16×10 18×12
B  2.5 3 4 5 6 8 10
L
(mm)		 5 100 100 ─ ─ ─ ─ ─
6 100 100 ─ ─ ─ ─ ─
8 100 100 ─ ─ ─ ─ ─
10 100 100 100 100 100 ─ ─
12 100 100 100 100 100 ─ ─
15 100 100 100 100 100 50 ─
20 ─ 100 100 100 100 50 50
25 ─ ─ 100 100 100 50 50
30 ─ ─ 100 100 100 50 50
35 ─ ─ 100 100 100 50 50
40 ─ ─ ─ 100 100 50 50
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PVDF/CBで、M3のL6、数量：100個ご希望の場合
　606-PVDF/CB　M3-L6　100個

PVDF/NT 606
ポリビニリデンフルオライド/六角ナット
606-PVDF/NT
M M3 M4 M5 M6 M8 M10 M12
ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
B×H 5.5×2.4 7×3.2 8×4 10×5 13×6.5 17×8 19×10
- - 100 100 100 100 100 50 50
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PVDF/NTで、M3、数量：100個ご希望の場合
　606-PVDF/NT　M3　100個
PVDF//W 606
ポリビニリデンフルオライド/ワッシャー
606-PVDF/W
呼び径 3 4 5 6 8 10 12
d×D 3.2×7 4.3×9 5.3×10 6.4×12.5 8.4×17 10.5×21 13×24
t 0.5 0.8 1 1.6 1.6 2 2.5
- - 100 100 100 100 100 100 50
販売単位

 ●お問い合わせ方法
品番にd×Dサイズとｔサイズを記入、数量を記載してお問い合わせください。
例：606-PVDF/Wで、d×Dが3.2×7、ｔが0.5、数量：100個ご希望の場合
　606-PVDF/W　3.2-7-0.5　100個
