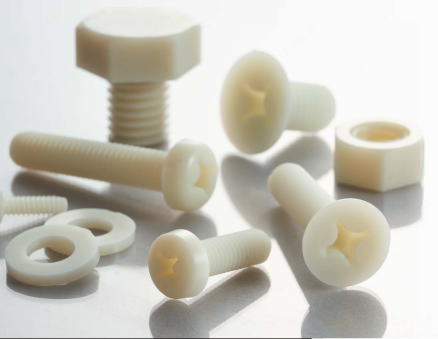

RENY　(ガラス繊維強化ポリアミドMXD6)
RENY

RENY　グラフ
 金属代替材料として強度、剛性を必要とする部品などに適したガラス繊維で強化された結晶性の熱可塑性エンジニアリングプラスチックです。機械的強度、耐熱性、耐薬品性、寸法安定性、難燃性等、優れた特性を持っています。
電気電子部品、機械、自動車、土木建築、スポーツ等の分野に採用、注目されている素材です。

連続使用温度：105℃/221°F
燃焼性：UL94　HB 標準色製品
　　　　UL94　HB相当　黒色製品

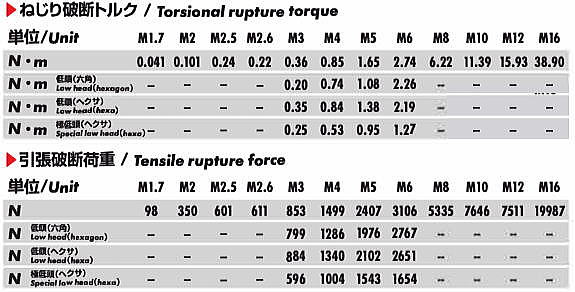

ねじ破断トルク

●黒点（スラッジ）が入ることがあります。
●製造上、ねじ先端部にゲート残りが発生する可能性があります。

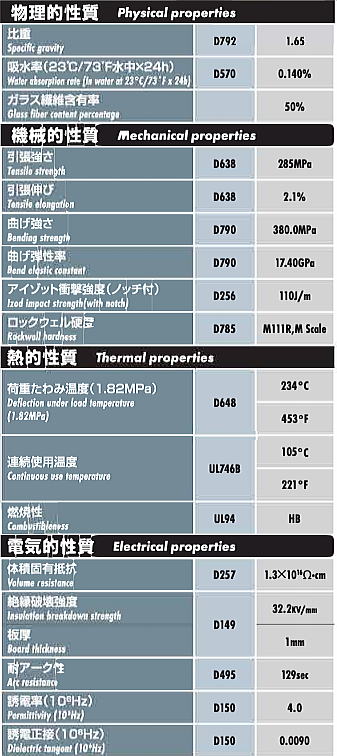

物性表
試験方法ASTM
RENY
(+)ナベ小ネジ
 （+）サラ小ネジ
 六角ボルト
 六角穴付ボルト
 六角ナット
 ワッシャー
（+）ナベ
タッピンネジ
 寸切りボルト
 樹脂ジョイント
 六角穴付
低頭ボルト
 ヘクサロビュラ
穴付低頭ボルト
 ヘクサロビュラ
穴付極低頭ボルト
マイクロ（+）
ナベ小ネジ
  マイクロ（+）
サラ小ネジ
 マイクロ
ケミスネジ1種
 マイクロ
ケミスネジ3種
 （+）インチナベ
小ネジ
 ―

RENY/PH 606

ガラス繊維強化ポリアミドMXD6/(+)ナベ小ネジ

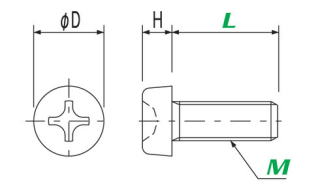

RENY/PH		 RENY/PH　図面
標準色：606-RENY/PH
黒色：606-RENY-BK/PH
M M1.7 M2 M2.5 M2.6 M3 M4 M5 M6 M8
ピッチ 0.35 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25
D×H 2.5×0.5 3.5×1.3 4.5×1.7 4.5×1.7 5.5×2 7×2.6 9×3.3 10.5×3.9 14×5.2
L
(mm)		 3 ─ 100/1000 ─ ─ 100/1000 ─ ─ ─ ─
4 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─ ─ ─
5 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─ ─
6 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─ ─
7 ─ 100/1000 ─ ─ ─ ─ ─ ─ ─
8 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─
10 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 100/1000 100/500 ─
12 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 100/1000 100/500 100/250
15 ─ ─ ─ ─ 100/1000 100/1000 100/500 100/500 100/250
16 ─ ─ ─ ─ 100/1000 100/1000 ─ ─ ─
20 ─ ─ ─ ─ 100/1000 100/1000 100/500 100/250 100/200
25 ─ ─ ─ ─ 100/1000 100/500 100/500 100/250 100/200
30 ─ ─ ─ ─ 100/1000 100/500 100/250 100/250 100
35 ─ ─ ─ ─ ─ ─ 100/250 100 100
40 ─ ─ ─ ─ ─ ─ ─ 100 ─
販売単位
※表中の赤文字部分は、標準色以外に黒色もあります。
　ご注文時には色の指定をしてください。
　（品番　黒色＝606-RENY-BK/PH　M1.7-4）

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY/PHで、M2のL8、数量：100個ご希望の場合
　606-RENY/PH　M2-L8　100個
RENY/FH 606
ガラス繊維強化ポリアミドMXD6/（+）サラ小ネジ

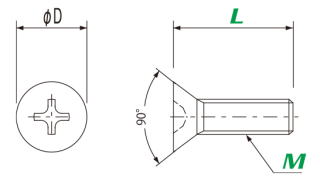

RENY/FH		 RENY/FH　図面
標準色：606-RENY/FH
黒色：606-RENY-BK/FH
M M2 M2.5 M2.6 M3 M4 M5 M6 M8
 ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25
D 4 5 5.2 6 8 10 12 16
L(mm) 4 ─ 100/1000 100/1000 ─ ─ ─ ─ ─
5 ─ 100/1000 ─ 100/1000 ─ ─ ─ ─
6 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─ ─
8 100/1000 100/1000 100/1000 100/1000 100/1000 ─ ─ ─
10 100/1000 100/1000 100/1000 100/1000 100/1000 100/1000 100/500 ─
12 ─ 100/1000 100/1000 100/1000 100/1000 100/1000 100/500 ─
15 ─ ─ ─ 100/1000 100/1000 100/500 100/500 100/250
20 ─ ─ ─ 100/1000 100/1000 100/500 100/250 100/200
25 ─ ─ ─ 100/1000 100/500 100/500 100/250 100/200
30 ─ ─ ─ ─ ─ ─ 100/250 100
販売単位
※表中の赤文字部分は、標準色以外に黒色もあります。
　ご注文時には色の指定をしてください。　（品番　黒色＝606-RENY-BK/FH　M2-6）

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY/FHで、M2のL6、数量：100個ご希望の場合
　606-RENY/FH　M2-L6　100個
RENY/BT 606
ガラス繊維強化ポリアミドMXD6/六角ボルト

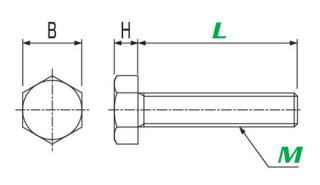

RENY/BT		 RENY/BT 図面
606-RENY/BT
M M4 M5 M6 M6 M8 M8 M10 M10 M12 M12 M16
ピッチ 0.7 0.8 1 1 1.25 1.25 1.5 1.5 1.75 1.75 2
B×H 7×2.8 8×3.5 10×4 10×5 13×5.5 13×6 17×7 17×8 19×8 19×10 24×13
L
(mm)		 8 100/1000 100/1000 ─ ─ ─ ─ ─ ─ ─ ─ ─
10 100/1000 100/1000 100/500 ─ 100/250 ─ ─ ─ ─ ─ ─
12 100/1000 100/1000 100/500 ─ 100/250 ─ 100 ─ ─ ─ ─
15 ─ 100/500 100/500 ─ 100/200 ─ 100 ─ ─ ─ ─
20 ─ 100/500 100/250 ─ 100/200 ─ 100 ─ 50 ─ ─
25 ─ 100/250 100/250 ─ 100 ─ 100 ─ 50 ─ ─
30 ─ 100/250 100/250 ─ 100 ─ 50 ─ 50 ─ ─
35 ─ 100/250 100/200 ─ 100 ─ 50 ─ ─ ─ ─
40 ─ ─ 100/200 ─ 100 ─ 50 ─ 50 ─ ─
45 ─ ─ ─ ─ ─ ─ 50 ─ 50 ─ ─
50 ─ ─ ─ 100 50 ─ 50 ─ 50 ─ 50
55 ─ ─ ─ 100 ─ 50 ─ ─ ─ ─ 50
60 ─ ─ ─ 100 ─ 50 ─ 50 50 ─ 50
65 ─ ─ ─ 100 ─ 50 ─ ─ ─ ─ ─
70 ─ ─ ─ 100 ─ 50 ─ 50 50 ─ 50
75 ─ ─ ─ 100 ─ 50 ─ 50 ─ ─ ─
80 ─ ─ ─ 100 ─ 50 ─ 50 ─ 50 50
90 ─ ─ ─ 100 ─ 50 ─ ─ ─ ─ ─
100 ─ ─ ─ 50 ─ 50 ─ 50 ─ 50 50
120 ─ ─ ─ ─ ─ 50 ─ ─ ─ 50 ─
150 ─ ─ ─ ─ ─ 50 ─ 50 ─ 50 50
販売単位
表中の赤文字部分は半ネジとなります。
M8-50は半ネジ（S＝30）、M10-45は半ネジ（S=20）、
M10-50は半ネジ（S＝25）となります。M6-55〜100、M8-55〜150、M10-60〜150、
M16-55〜150は半ネジ（S＝50）、M12-100〜150は半ネジ（S＝90）となります。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY/BTで、M4のL8、数量：100個ご希望の場合
　606-RENY/BT　M4-L8　100個

RENY-BK/CB 606
ガラス繊維強化ポリアミドMXD6/六角穴付ボルト

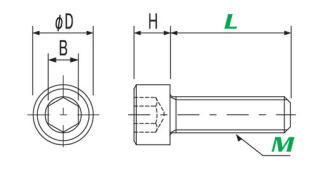

RENY-BK/CB		 RENY-BK/CB 図面
606-RENY-BK/CB
M M3 M4 M5 M6 M8 M10 M12
ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
D×H 5.5×3 7×4 8.5×5 10×6 13×8 16×10 18×12
B 2.5 3 4 5 6 8 10
L(mm) 6 100/1000 100/1000 ─ ─ ─ ─ ─
8 100/1000 100/1000 100/500 ─ ─ ─ ─
10 100/1000 100/1000 100/500 100/500 100/250 ─ ─
12 100/1000 100/1000 100/500 100/500 100/250 ─ ─
15 100/1000 100/1000 100/500 100/500 100/200 50 ─
20 100/1000 100/500 100/500 100/250 100/200 50 50
25 ─ 100/250 100/250 100/250 100 50 50
30 ─ ─ 100/250 100/200 100 50 50
35 ─ ─ 100/250 100/200 100 50 50
40 ─ 100/250 ─ 100 100 50 50
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY-BK/CBで、M4のL8、数量：100個ご希望の場合
　606-RENY-BK/CB　M4-L8　100個

RENY/NT
RENY-BK/NT		 606
ガラス繊維強化ポリアミドMXD6/六角ナット

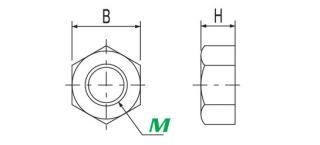

RENY/NT		 RENY/NT 図面
標準色：606-RENY/NT
黒色：606-RENY-BK/NT
M M2 M2.5 M2.6 M3 M4 M5 M6 M8 M10 M12 M16
ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2
B×H 4×1.6 5×2 5×2 5.5×2.4 7×3.2 8×4 10×5 13×6.5 17×8 19×10 24×18
─ ─ 100/1000 100/1000 100/1000 100/1000 100/1000 100/1000 100/500 100/250 100/200 100 50
販売単位
※表中の赤文字部分は、標準色以外に黒色もあります。
　ご注文時には色の指定をしてください。　（品番 黒色=606-RENY-BK/NT）

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-RENY/NTで、M2、数量：100個ご希望の場合
　606-RENY/NT　M2　100個

RENY/W
RENY-BK/W		 606
ガラス繊維強化ポリアミドMXD6/ワッシャー

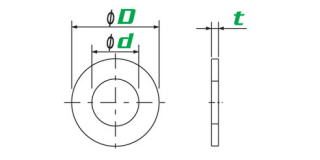

RENY/W
 RENY/NT　図面
標準色：606-RENY/W
黒色：606-RENY-BK/W
呼び径 3 4 5 6 8 10 12 16
d×D 3.2x7 4.3x9 5.3x10 6.4x12.5 8.4x17 10.5x21 13x24 17x30
t 0.5 0.8 1 1.6 1.6 2 2.5 3
─ ─ 100/1000 100/1000 100/1000 100/1000 100/500 100/500 100/500 50
販売単位
※表中の赤文字部分は、標準色以外に黒色もあります。
　ご注文時には色の指定をしてください。　（品番 黒色=606-RENY-BK/W）

 ●お問い合わせ方法
品番にｄ×Ｄサイズ、ｔサイズを記入、数量を記載してお問い合わせください。
例：606-RENY/Wで、ｄ×Ｄが3.2×7、ｔが0.5　数量：100個ご希望の場合
　606-RENY/W-3.2×7-0.5　100個

RENY/TPH
606
ガラス繊維強化ポリアミドMXD6/（+）ナベタッピンネジ

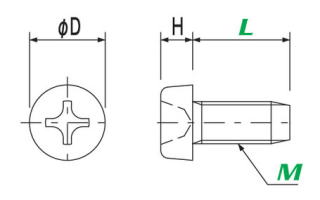

RENY/TPH 		RENY/TPH 図面
606-RENY/TPH
M M3 M4
D×H 5.5×2 7×2.6
L(mm) 8 100/1000 100/1000
10 100/1000 100/1000
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY/TPHで、M3のL8、数量：100個ご希望の場合
　606-RENY/TPH　M3-L8　100個
RENY/ZB 606
ガラス繊維強化ポリアミドMXD6/寸切りボルト

RENY/ZB		 RENY/ZB　図面
606-RENY/ZB
M M6 M8 M10 M12 M16 W3/8
ピッチ 1 1.25 1.5 1.75 2 1.5875
L(mm) 300 1 1 1 1 1 1
販売単位
※1本からご注文承ります。
カット加工でL寸法を変更することが可能ですので、必要な場合はご相談ください。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY/ZBで、M6、数量：1本ご希望の場合
　606-RENY/ZB　M6　1本

RENY-BK/AJ 606
ガラス繊維強化ポリアミドMXD6/樹脂ジョイント

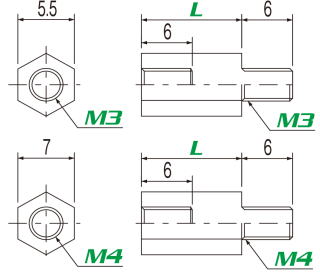

RENY/ZB		 RENY-BK/AJ　図面
606-RENY-BK/AJ
M M3 M4
ピッチ 0.5 0.7
L(mm) 8 100 100
10 100 100
15 100 100
20 100 100
販売単位
※黒色となります。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY-BK/AJで、M3のL8、数量：100個ご希望の場合
　606-RENY-BK/AJ　M3-L8　100個
RENY-BK/LC 606

ガラス繊維強化ポリアミドMXD6/六角穴付低頭ボルト

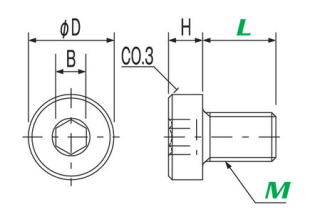

RENY-BK/LC		 RENY-BK/LC 図面
606-RENY-BK/LC
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 5.5×2 7×2.8 8.5×3.5 10×4
B  2  2.5  3 4
L
(mm)		 6 100/1000 100/1000 100/500 ─
8 100/1000 100/1000 100/500 ─
10 100/1000 100/1000 100/500 100/500
12 100/1000 100/1000 100/500 100/500
16 100/1000 100/1000 100/500 100/500
20 100/1000 100/500 100/500 100/250
25 ─ 100/500 100/250 100/250
30 ─ ─ 100/250 100/200
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY-BK/LCで、M3のL8、数量：100個ご希望の場合
　606-RENY-BK/LC　M3-L8　100個
RENY-BK/LH 606

ガラス繊維強化ポリアミドMXD6/ヘクサロビュラ穴付低頭ボルト

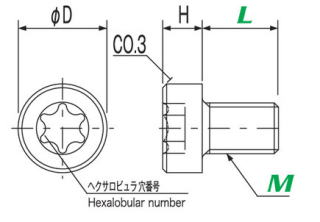

RENY-BK/LH		 RENY-BK/LH 図面
606-RENY-BK/LH
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 5.5×2.4 7×3.1 8.5×3.65 10×4.4
穴番号 10 20 25 30
L(mm) 6 100/1000 100/1000 100/500 ─
8 100/1000 100/1000 100/500 ─
10 100/1000 100/1000 100/500 100/500
12 100/1000 100/1000 100/500 100/500
16 100/1000 100/1000 100/500 100/500
20 100/1000 100/500 100/500 100/250
25 ─ 100/500 100/250 100/250
30 ─ ─ 100/250 100/200
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY-BK/LHで、M3のL8、数量：100個ご希望の場合
　606-RENY-BK/LH　M3-L8　100個
RENY-BK/SH 606

ガラス繊維強化ポリアミドMXD6/ヘクサロビュラ穴付極低頭ボルト

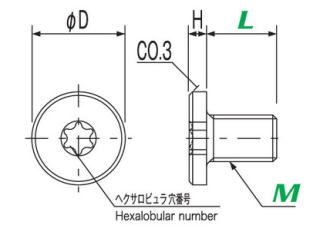

RENY-BK/SH		 RENY-BK/SH 図面
606-RENY-BK/SH
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 6×1.3 8×1.5 9×1.5 10×1.5
穴番号 8 10 15 20
L(mm) 6 100/1000 100/1000 100/500 ─
8 100/1000 100/1000 100/500 ─
10 100/1000 100/1000 100/500 100/500
12 100/1000 100/1000 100/500 100/500
16 100/1000 100/1000 100/500 100/500
20 100/1000 100/500 100/500 100/250
25 ─ 100/500 100/250 100/250
30 ─ ─ 100/250 100/200
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-RENY-BK/SHで、M3のL8、数量：100個ご希望の場合
　606-RENY-BK/SH　M3-L8　100個
