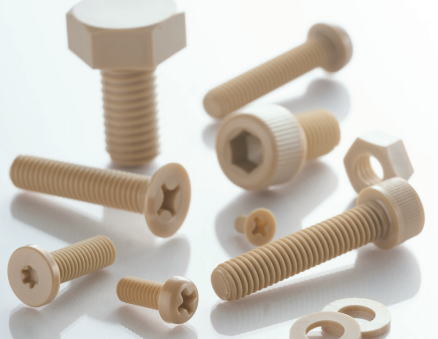

PPS　(ポリフェニレンサルファイド)
PPS

PPS/PH　グラフ
 耐熱性、耐薬品性に優れた金属や熱硬化樹脂からの代替えとして採用されている結晶性の熱可塑性シーパーエンジニアリングプラスチックです。機械的強度、低吸水率、耐油性等、優れた特性を持っています。電気電子部品、機械、自動車等の分野に採用、注目されている素材です。

連続使用温度：200℃/392°F
燃焼性：UL94　V-0
ガラス繊維含有率40％


●黒点（スラッジ）が入ることがあります。
●製造上、ねじ先端部にゲート残りが発生する可能性があります。

・表中の数値は参考値であり保証値ではありません。
・締付にはトルクドライバー及びトルクレンチの使用を推奨します。

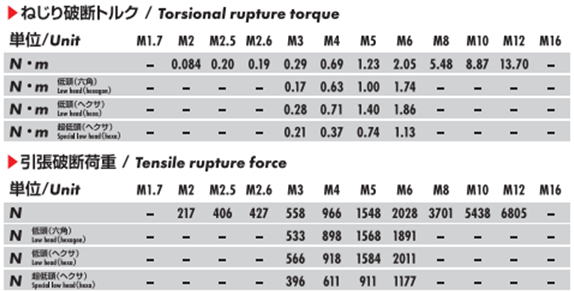

・推奨締付トルクは使用状態においての破断値の50％が目安です。
・事前に使用状態でのテストを推奨します。
・耐熱性、耐薬品性などの特性は使用条件により変化します。
・製造ロット間での色のばらつきが発生する可能性があります。
・在庫サイズ、形状及び使用材料メーカーは予告なく変更することがあります。

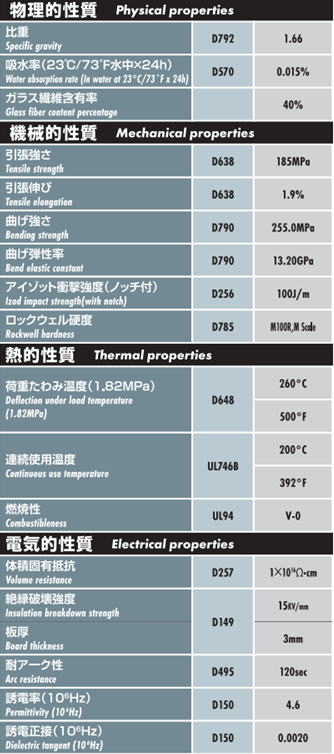

試験方法ASTM
PPS
(+)ナベ小ネジ
 （+）サラ小ネジ
 六角ボルト
 六角穴付ボルト
 六角ナット
 ワッシャー
六角穴付低頭ボルト
 ヘクサロビュラ穴付
低頭ボルト
 ヘクサロビュラ穴付
極低頭ボルト
 ― ― ―
PPS/PH 606

ポリフェニレンサルファイド/（+）ナベ小ネジ

PPS/PH		 PPS/PH　図面
606-PPS/PH
M M2 M2.5 M2.6 M3 M4 M5 M6 M8
ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25
D×H 3.5×1.3 4.5×1.7 4.5×1.7 5.5×2 7×2.6 9×3.3 10.5×3.9 14×5.2
L(mm) 4 100 100 ─ ─ ─ ─ ─ ─
5 100 100 ─ 100 ─ ─ ─ ─
6 100 100 100 100 100 ─ ─ ─
8 100 100 100 100 100 100 ─ ─
10 100 100 100 100 100 100 100 100
12 100 100 100 100 100 100 100 100
15 ─ ─ ─ 100 100 100 100 100
16 ─ ─ ─ 100 100 100 100 ─
20 ─ ─ ─ 100 100 100 100 100
25 ─ ─ ─ 100 100 100 100 100
30 ─ ─ ─ 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/PHで、M2のL8、数量：100個ご希望の場合
　606-PPS/PH　M2-L8　100個
PPS/FH 606
ポリフェニレンサルファイド/（+）サラ小ネジ

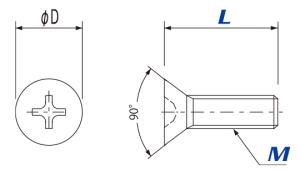

PPS/FH		 PPS/FH　図面
606-PPS/FH
M M2 M2.5 M3 M4 M5 M6
ピッチ 0.4 0.45 0.5 0.7 0.8 1
D 4 5 6 8 10 12
L(mm) 4 ─ 100 ─ ─ ─ ─
5 ─ 100 ─ ─ ─ ─
6 ─ 100 100 ─ ─ ─
8 100 100 100 100 ─ ─
10 ─ 100 100 100 100 100
12 ─ 100 100 100 100 100
14 ─ ─ ─ 100 ─ ─
15 ─ ─ 100 100 100 100
16 ─ ─ 100 100 ─ ─
18 ─ ─ ─ 100 ─ ─
20 ─ ─ 100 100 100 100
25 ─ ─ 100 100 100 100
30 ─ ─ ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/FHで、M2のL8、数量：100個ご希望の場合
　606-PPS/FH　M2-L8　100個
PPS/BT 606
ポリフェニレンサルファイド/六角ボルト

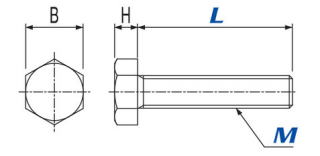

 PPS/BT 図面
606-PPS/BT
M M4 M5 M6 M8 M10 M12
ピッチ 0.7 0.8 1 1.25 1.5 1.75
B×H 7×2.8 8×3.5 10×4 13×5.5 17×7 19×8
L(mm) 8 100 100 ─ ─ ─ ─
10 100 100 100 50 ─ ─
12 100 100 100 50 ─ ─
15 100 100 100 50 ─ ─
20 100 100 100 50 50 50
25 100 100 100 50 50 50
30 ─ 100 100 50 50 50
35 ─ 100 ─ ─ ─ ─
40 ─ ─ 100 50 50 50
50 ─ ─ ─ 50 50 50
販売単位
表中の赤文字部分は半ネジとなります。　Ｍ8-50（Ｓ＝30）Ｍ10-50（Ｓ＝25）

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/BTで、M4のL8、数量：100個ご希望の場合
　606-PPS/BT　M4-L8　100個

PPS/CB 606
ポリフェニレンサルファイド/六角穴付ボルト

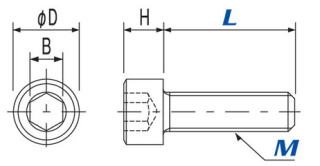

 PPS/CB 図面
606-PPS/CB
M M3 M4 M5 M6 M8 M10 M12
ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
D×H 5.5×3 7×4 8.5×5 10×6 13×8 16×10 18×12
B 2.5 3 4 5 6 8 10
L(mm) 6 100 100 ─ ─ ─ ─ ─
8 100 100 100 ─ ─ ─ ─
10 100 100 100 100 100 ─ ─
12 100 100 100 100 100 ─ ─
15 100 100 100 100 100 50 ─
20 100 100 100 100 100 50 50
25 ─ ─ 100 100 100 50 50
30 ─ ─ 100 100 100 50 50
35 ─ ─ 100 ─ ─ 50 50
40 ─ ─ ─ 100 100 50 50
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/CBで、M4のL8、数量：100個ご希望の場合
　606-PPS/CB　M4-L8　100個

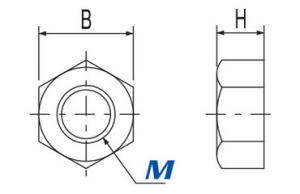

PPS/NT 606
ポリフェニレンサルファイド/六角ナット
606-PPS/NT
M M2 M2.5 M2.6 M3 M4 M5 M6 M8 M10 M12
ピッチ 0.4 0.45 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75
B×H 4×1.6 5×2 5×2 5.5×2.4 7×3.2 8×4 10×5 13×6.5 17×8 19×10
─ ─ 100 100 100 100 100 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PPS/NTで、M2、数量：100個ご希望の場合
　606-PPS/NT　M2　100個
PPS/W 606
ポリフェニレンサルファイド/ワッシャー

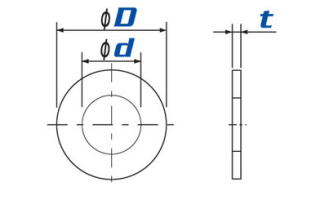

PPS/W		 PPS/W　図面
606-PPS/W
呼び径 3 4 5 6 8 10 12
d×D 3.2x7 4.3x9 5.3x10 6.4x12.5 8.4x17 10.5x21 13x24
t 0.5 0.8 1 1.6 1.6 2 2.5
─ ─ 100 100 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にｄ×Ｄサイズ、ｔサイズを記入、数量を記載してお問い合わせください。
例：606-PPS/Wで、ｄ×Ｄが3.2×7、ｔ0.5、数量：100個ご希望の場合
　606-PPS/W　3.2-7-0.5　100個

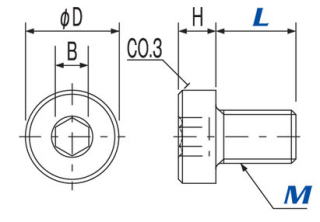

PPS/LC
606
ポリフェニレンサルファイド/六角穴付低頭ボルト
606-PPS/LC
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 5.5×2 7×2.8 8.5×3.5 10×4
B 2 2.5 3 4
L(mm) 6 100 100 ─ ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/LCで、M3のL8、数量：100個ご希望の場合
　606-PPS/LC　M3-L8　100個

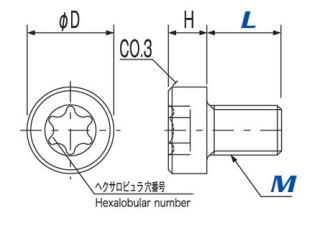

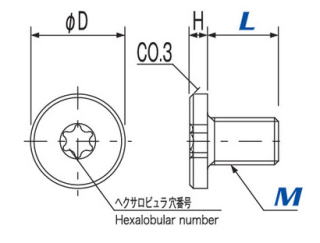

PPS/LH 606
PPS/ヘクサロビュラ穴付低頭ボルト
606-PPS/LH
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 5.5×2.4 7×3.1 8.5×3.65 10×4.4
穴番号 10 20 25 30
L(mm) 6 100 100 ─ ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/LHで、M3のL6、数量：100個ご希望の場合
　606-PPS/LH　M3-L6　100個
PPS/SH 606
PPS/ヘクサロビュラ穴付極低頭ボルト
606-PPS/SH
M M3 M4 M5 M6
ピッチ 0.5 0.7 0.8 1
D×H 6×1.3 8×1.5 9×1.5 10×1.5
穴番号 8 10 15 20
L(mm) 6 100 100 ─ ─
8 100 100 100 ─
10 100 100 100 100
12 100 100 100 100
16 100 100 100 100
20 100 100 100 100
25 ─ 100 100 100
30 ─ ─ 100 100
40 ─ ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PPS/SHで、M3のL6、数量：100個ご希望の場合
　606-PPS/SH　M3-L6　100個
