GL ホースコネクター（軟質チューブ用）
■GL ホースコネクター（軟質チューブ用）
・GLオスネジに取り付けて軟質チューブを接続します。
・コネクター部にバイトン製Oリング付き。
・材質に記載のPPSはポリフェニレンサルファイド、PBTはポリブチレンテレフタレート、PPはポリプロピレンを表します。
適用ジョイントはこちら→　　GLジョイント　GLネジストップコック

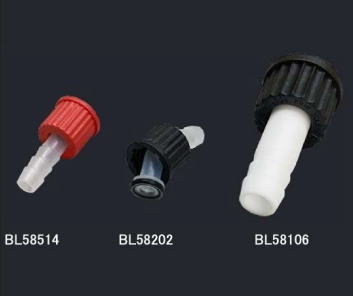

BL58514、BL58202、BL58106

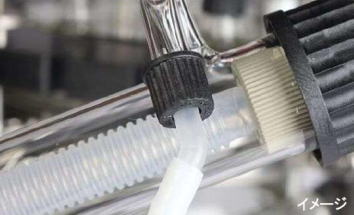

イメージ

型式 形状 ネジ
規格		 適用チューブ
内径（mm）		 材質 耐熱
BL58102 直 GL14 6〜8 PPSキャップ
PFAコネクター
バイトンOリング		 +200℃
BL58104※ GL18 8〜10
BL58106※ GL25 15〜16 PPSキャップ
PTFEコネクター
バイトンOリング
BL58108※ GL32 18〜20
BL58202 曲 GL14 6〜8 PPSキャップ
PFAコネクター
バイトンOリング
BL58204※ GL18 8〜10
BL58514※ 直 GL14 6〜8 PBTキャップ
PPコネクター
バイトンOリング		 +110℃
BL58518 GL18 8〜10
BL58525※ GL25 15〜16
BL58614※ 曲 GL14 6〜8
BL58618 GL18 8〜10
※印の付いた製品の納期についてはお問い合わせください。



 ■導電 GLホースコネクター（軟質チューブ用）

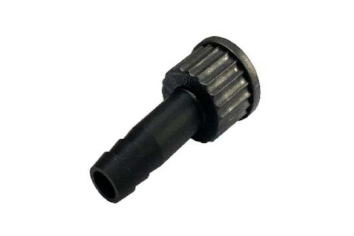

導電GLホースコネクター（軟質チューブ用）
・GLオスネジに取り付けて軟質チューブを接続します。
・導電性PTFE製コネクター部に非導電性バイトン製Oリング付き。キャップは導電性ポリフェニレンサルファイド（PPS）製です。アルコール等燃焼性溶媒に適していますが、アース(接地)をしてご使用ください。
・耐熱+200℃、電気抵抗値1×106Ω以下。

型式 形状 GL ネジ規格 適用チューブ内径
（mm）
BL87402※ 直 GL14 6〜8
BL87404※ GL18 8〜10
BL87406※ GL25 15〜16
※印の付いた製品の納期についてはお問い合わせください。

 適用ジョイントはこちら→導電 GLネジストップコック導電 GLジョイント
