PEEKチューブアダプター(UNFネジ)・アダプタープラグ・PEEKルアーアダプター

PEEKチューブアダプター（UNFネジ）

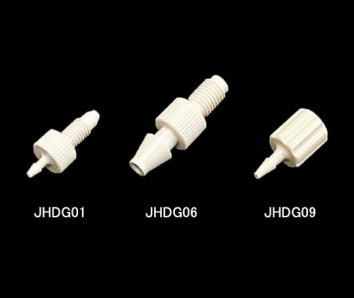

■PEEKチューブアダプター（UNFネジ）

・シリコンやタイゴン等軟質チューブ用です。JHDG01はテーパー形状の10-32UNFオスネジ、他は1/4-28UNFオスまたはメスネジ付きです。
・オスネジ部長は11mm、メスネジ部長は10mmです。
・オールPEEK製で、耐熱+250℃。高温オートクレーブ・ガンマ線・EOG滅菌可能。
・5個入の袋単位の販売です。

型式	適用チューブ内径（mm）	ネジ規格	ボア径（mm）	サイズ（mm）
JHDG01	1	10-32UNFｵｽ	0.8	9×24L
JHDG02	1	1/4-28UNFｵｽ	0.8	10×25L
JHDG03	2		1.0	10×28L
JHDG04	3		1.5	10×30L
JHDG05	4		2.0	10×31L
JHDG06	6		2.5
JHDG07	7		3.0
JHDG08	1		0.8	10×17L
JHDG09	2	1/4-28UNFﾒｽ	1.0	10×20L
JHDG10	3		1.5	10×22L
JHDG11	4		2.0	10×23L
JHDG12	6		2.5	10×23L

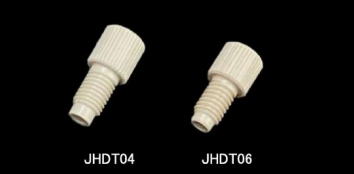

■アダプタープラグ

・1/4-28UNFオスまたはM6×1のオスネジ付きです。
・オールPEEK製で、耐熱+250℃。高温オートクレーブ・ガンマ線・EOG滅菌可能。
・5個入の袋単位の販売です。

型式	ネジ規格	サイズ（mm）
JHDT04	1/4-28UNFオス（ネジ部長11mm）	9×21L
JHDT06	M6×1オス（ネジ部長10mm）	9×19L

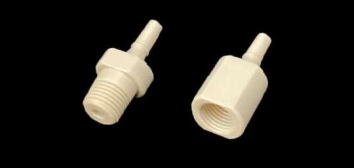

■PEEKルアーアダプタ―

・ルアーテーパーとR1/8またはR1/4のオス・メスネジ組合わせです。

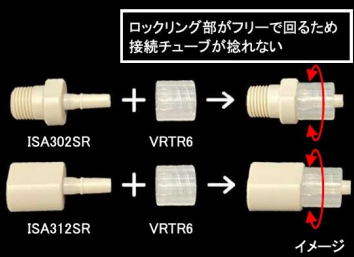

・下記形状に記載のFはメスルアーハブ、Sはオスルアーを表します。オスルアー（S）側に別売スナップロックリング（VRTR6）を差し込むとオスルアーロック付きのポートとなります。接続済のチューブが捻じれないようにしながらロックリングのみをフリーに回せる構造です。
・オールPEEK製で、耐熱+250℃。高温オートクレーブ・ガンマ線・EOG滅菌可能。

型式	ネジ規格	サイズ（mm）
ISA302SR	R1/8オス-S	14×28L
ISA312SR	Rc1/8メス-S	14×28L
ISA303SR	R1/4オス-S	18×32L
ISA314SR	Rc1/4メス-S	18×28L

＜別売＞スナップロックリング
・オールポリプロピレン（PP）製で、オートクレーブ滅菌（+121℃）可能ですが、ガンマ線・EOG滅菌をお勧めします。
・10個入の袋単位の販売です。

型式	サイズ（mm）
VRTR6	φ11×11L
