P.3207

カテゴリー1へ戻る

流体・エアー用タイプ

スーパーハードノズル用　フラットノズル

826

大量に吐出しても位置ずれを起こしにくいです。

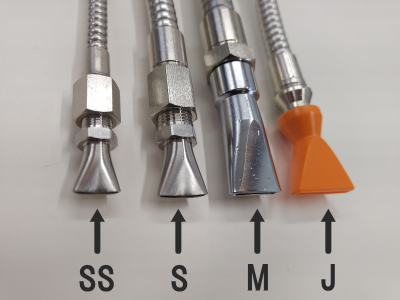

SS、S、M、Jの4種類あります。

材質	SSおよびS	ステンレス
	M	真鍮+メッキ
	J	ポリアセタール

※本製品はスーパーハードノズル用の平口ノズルになります。

オプション品番	吐出口寸法幅×高（mm）	該当ノズル
オプション品番	吐出口寸法幅×高（mm）	S	1	2	3	4
平口SS	13×1.5	○
平口S	17×1.5		○	○
平口M	20×3.2		○	○	○	○
平口J	31×4.0		○	○

本体はこちら→

スーパーハードノズル

スーパーハードノズル用　スライドノズル

826

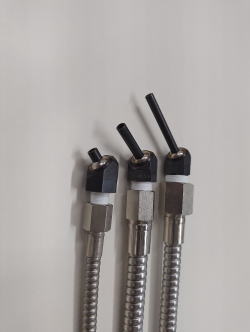

吐出口をスライドさせて角度調節することが可能。
11°から79°までスライドします。
横方向にも自在にスライドします。

先端ノズル径4mm

吐出口長さは 10mm、30mm、50mmの3種類

※本製品はスーパーハードノズル用のスライドノズルになります。

オプション品番	吐出口長さ（mm）	該当Sノズル
オプション品番	吐出口長さ（mm）	S	1	2	3	4
SL10	10	○	○	○	○	○
SL30	30	○	○	○	○	○
SL40	50	○	○	○	○	○

本体はこちら→

スーパーハードノズル

スーパーハードノズル用　根本アングルアダプタ―

826

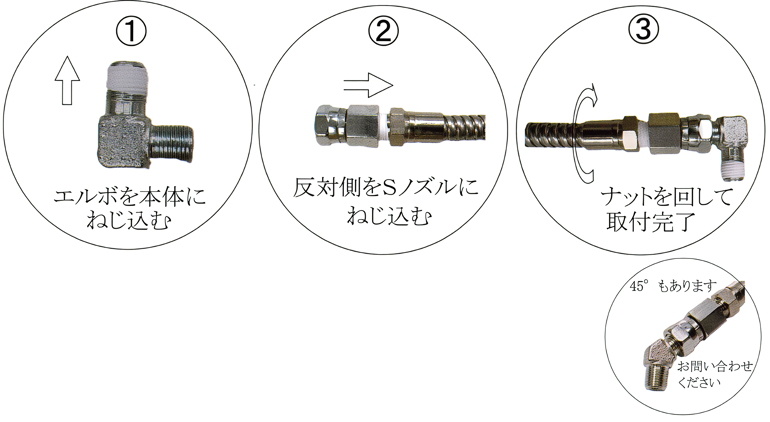

狭いスペースでもノズルを取り付けられます。
メタルタッチなのでつけ外しが簡単。
メンテナンスの際、ノズルを逃がすことが簡単。

材質：

鉄+亜鉛メッキ

※本製品はスーパーハードノズル用のコネクタになります。

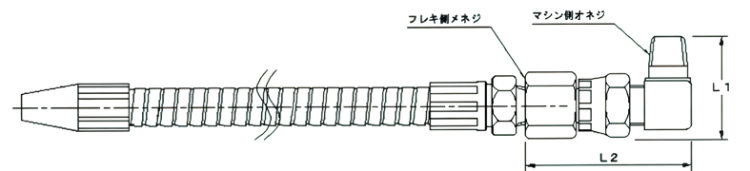

オプション品番	マシン側オネジ	フレキ側メネジ	L1	L2	該当スーパーハードノズル
SS90	R1/8	R1/8	37	59	SN-S
S190	R1/8	R1/4	37	59	SN-1
1S90	R1/4	R1/8	37	59	SN-S
1190	R1/4	R1/4	37	59	SN-1
1390	R1/4	R3/8	39	64	SN-2/SN-3
1490	R1/4	R1/2	42	72	SN-4
3190	R3/8	R1/4	41	60	SN-1
3390	R3/8	R3/8	43	65	SN-2/SN-3
3490	R3/8	R1/2	46	73	SN-4
4190	R1/2	R1/4	47	62	SN-1
4390	R1/2	R3/8	49	67	SN-2/SN-3
4490	R1/2	R1/2	52	75	SN-4

本体はこちら→

スーパーハードノズル
