サーモクリップシリーズ

29

●簡単に装着

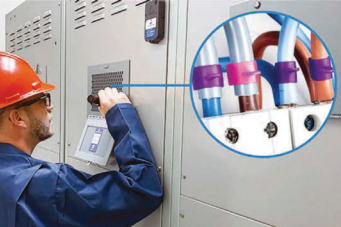

クリップを電線にはめるだけ装置の稼働を止めることなく簡単かつ素早く装着できます

●発熱を可視化

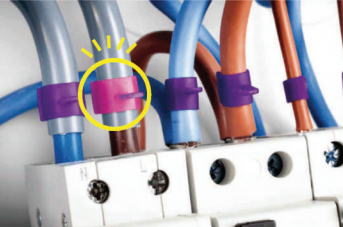

発熱に反応して変色します異常箇所の視認性が高まり目視で容易に判断できます

●豊富なサイズ

クリップのサイズは全5種類さまざまな電線に対応します
電線規格：17AWG～750MCM

　　

■特徴
電源不要	視覚的に危険を表示
サーモクリップの異常発熱を検知する特性と発熱によってイオが代わる原理には電気的なエネルギーを必要としません。温度上昇をきっかけに異常を検知します。	サーモクリップは発熱という危険状態を変色することで視覚的に表示します。配電盤等の電気システムにおける温度変動や潜在的な問題を監視する方法として高い信頼性を有したインジケータです。
過去の発熱も確認可能	サーモクロミック技術による変色

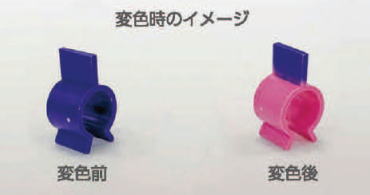

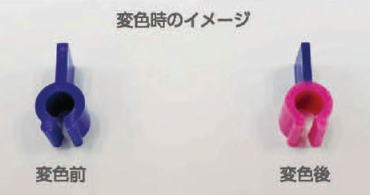

サーモクリップの変色は不可逆性です。 70℃以上の発熱を検知して変色すると、元の色には戻りません。一時的な発熱で時間経過と共に冷めてしまった場合でも変色状態を維持し発熱の形跡を残します。点検時、サーモクリップの変色を確認することで装置の保全につながります。	サーモクリップは、温度変化に応じて変色するサーモクロミック技術を使用しています。この技術により、異常発熱の監視を明確かつ恒久的に可視化することができます。

■仕様

型式	H1-50	H2-50	H3-25	H4-12	H5-6
入数（ピース/ケース）	50	50	25	12	6
電線規格	17-12AWG	10-6AWG	4-2/0AWG	3/0-350MCM	400-750MCM
適応電線外径（被覆含む）	2.3-4.2mm	4.8-7.1mm	8.0-13.6mm	13.8-23.0mm	23.0-31.0mm


単位：mm 注記：各イメージ図の縮尺は異なります

■参考画像

物理特性
基本材質	5～10％　サーモクロミックプラスチック、90～95％　ポリプロピレン UL94V0　自己消化性定格難燃性、非ハロゲン
変色開始温度	53℃
不可逆変色温度	70℃
温度誤差範囲	±1℃
応答速度	5～20秒
保管環境	16～27℃、40～60％RH
製品寿命	5年（推奨交換年数）
絶縁耐力	44kv Per mm
定格電圧	36kVAC/600VDC

・	サーモクリップは接続端子に接するケーブルの被覆材の上から装着してください。装着位置は、接続端子からの距離15～30mm程度が目安です。回路の通電経路に挿入したり、むき出しの金属部分に直接取り付けたりしないでください。
・	サーモクリップは電線に使用するよう設計されていますが、ご使用の際は事前に設備管理者へ使用に適しているかご確認いただきことを推奨します。
・	発熱が53～70℃の場合は、発熱中のみ変色し、冷めると元の色に戻ります。70℃以上の発熱で変色が戻らなくなります。
・	仕様は予告なく変更することがあります。

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。
