75℃で色変化を検知！電線異常検知サーモシリーズ

発熱監視用　絶縁端子タイ
サーモタイ

既設電気端子に電線加工せずに取付可能
[特許第5696344号]

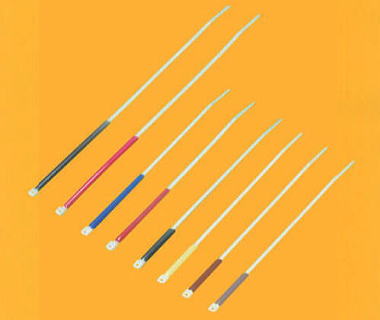

※MTTタイプ（可逆）カラーは赤・黄・青・黒・灰・茶

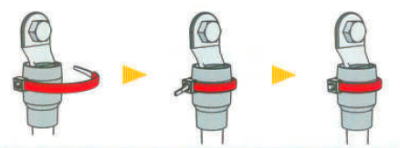

取付方法

●既存端子カバーの上から装着可
●インシュロックで締付けるので脱落の心配なし！
●簡単・手軽に安全・安心！

サーモタイ　サイズ
対応電線 sq　断面積（mm²）	可逆タイプ		メモリータイプ
対応電線 sq　断面積（mm²）	型式（赤N・黄・青・黒・灰・茶）※1	梱包単位（本）	型式（赤・黒）※2	梱包単位（本）
3.5～14	MTT-S	30	STT-S	30
22～60	MTT-M	30	STT-M	30
100～325	MTT-L	15	STT-L	15

※ ご注文の際は、カラーを必ずご指定ください。

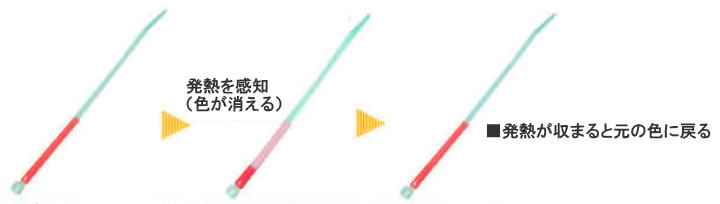

※1　サーモタイ可逆タイプは、MTT-Sのみ　赤N・黄・青・黒・灰・茶の6色となります。

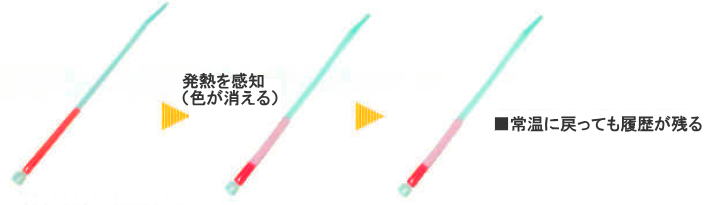

※2　サーモタイ　メモリータイプは、赤と黒の２色となります。

サーモシリーズの特性・動作

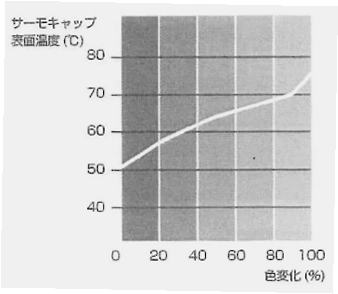

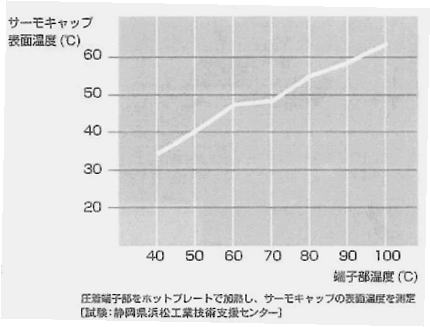

■サーモシリーズ温度・色変化特性　（75℃標準タイプ）	■サーモシリーズ温度特性（75℃標準タイプ）
測定：サーモキャップ	測定：サーモキャップ

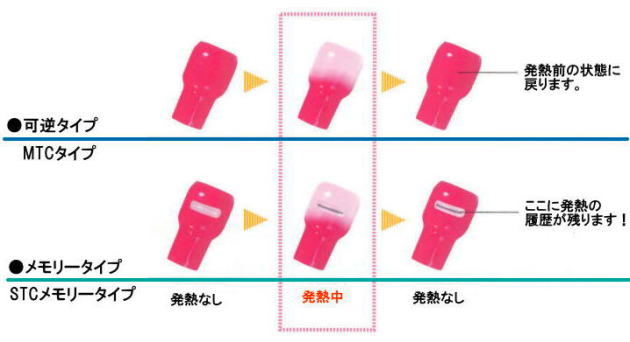

●色の変化で発熱を予測
サーモシリーズの素材は、グラフのようなアナログ特性を持っているため、設定温度に近づくと色が変化（消色）し始めます。

●設定温度について
標準タイプの設定温度75℃は、多くの実装試験を経て、次のような理由から設定しました。
・手を触れると火傷をする危険性を示す温度であること。
・機器の不具合による異常発熱の兆候を示す温度であること。
・外気温の上昇や、機器の通常運転による温度上昇と区別できる温度であること。

発熱を発見したら？

1.	手を触れないでください。電源を切るなどして熱を止め、常温に戻ったことを色で確認してから、作業してください。
2.	発熱の原因を調べて、必ず対策を施してください。
3.	メモリータイプの製品は、新品に取り替えてください。

サーモシリーズ使用上の注意

1.	直射日光、紫外線等、光の当たらない場所でご使用ください。室内及びボックス内専用です。ご使用前の製品は冷暗所に保管してください。
2.	アークが発生した場合、発生ボックス内及び発生付近のサーモ製品は、速やかに新品と交換もしくは、ドライヤー等で変色確認及び外観の点検を行ってください。（メモリータイプを除く）
3.	使用温度範囲は -5℃～90℃です。
