P.3170
| PTFE 3方メス型電磁弁 |
|
| 612 |
|
|
| ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて |
|
| 型式 |
型 |
オリフィス
mm |
接続 |
電圧 |
圧力 |
COM
（MPa） |
NC
（MPa） |
| 612-2368-03 |

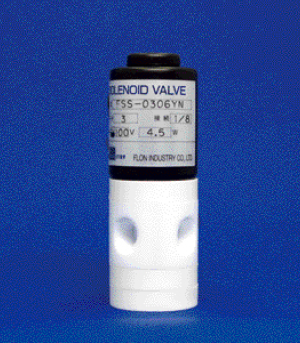

FSS-0306YN |
φ3.0 |

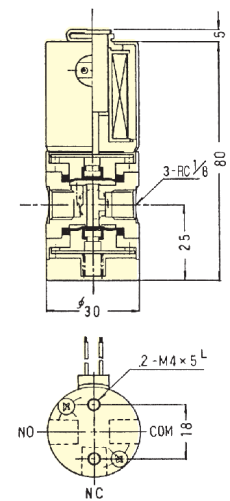

Rc1/8 |
DC24V |
-0.034〜0.15 |
0〜0.1 |
| 612-2368-04 |
AC100V |
|
| 絶縁 |
E種 |
周囲温度 |
常温 |
| 絶縁抵抗 |
100MΩ以上 500V |
流体温度 |
0℃（ノーフリーズ）〜80℃ Max |
| 絶縁耐圧 |
AC1500V 1分間 |
| ダイヤフラム材質 |
フッ素ゴム+PTFE |
消費電力 |
4.5W |
| ボディ材質 |
PTFE |
重量 |
175ｇ |
| 設置 |
180°Free mount |
Cv値 |
0.08 |
|
|
| |
| PTFE 3方メス型電磁弁 |
|
| 612 |
|
|
| ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて |
|
| 型式 |
型 |
オリフィス
mm |
接続 |
電圧 |
圧力 |
COM
（MPa） |
NC
（MPa） |
| 612-2371-02 |

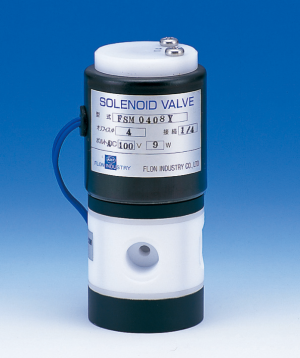

FSM-0408Y |
φ4.0 |

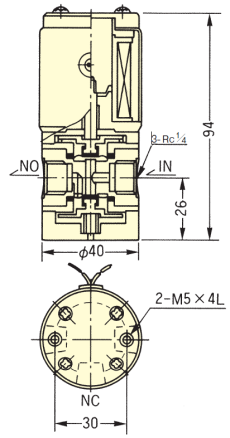

Rc1/4 |
DC24V |
0〜0.15 |
0〜0.05 |
| 612-2371-03 |
AC100V |
|
| 絶縁 |
E種 |
周囲温度 |
常温 |
| 絶縁抵抗 |
100MΩ以上 500V |
流体温度 |
0℃（ノーフリーズ）〜80℃ Max |
| 絶縁耐圧 |
AC1500V 1分間 |
| ダイヤフラム材質 |
フッ素ゴム+PTFE |
消費電力 |
9W |
| ボディ材質 |
PTFE |
重量 |
380ｇ |
| 設置 |
180°Free mount |
Cv値 |
0.26 |
|
|
| |
| PTFE 3方メス型電磁弁 |
|
| 612 |
|
|
| ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて |
|
| 型式 |
型 |
オリフィス
mm |
接続 |
電圧 |
圧力 |
COM
（MPa） |
NC
（MPa） |
| 612-2372-01 |

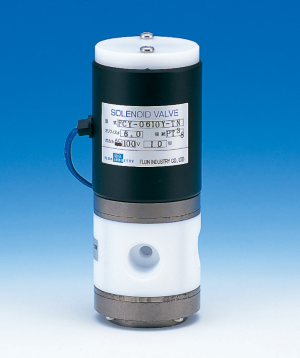

FCY-0610Y-TF |
φ6.0 |

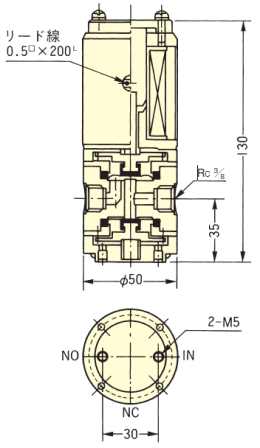

Rc3/8 |
DC24V |
0〜0.15 |
0〜0.05 |
| 612-2372-02 |
AC100V |
|
| 絶縁 |
E種 |
流体温度 |
0℃（ノーフリーズ）〜80℃ Max |
| 絶縁抵抗 |
100MΩ以上 500V |
消費電力 |
10W |
| 絶縁耐圧 |
AC1500V 1分間 |
| ダイヤフラム材質 |
フッ素ゴム+PTFE |
構造 |
| ダイヤフラム式 |
非通電時IN |
←NO |
| 直 動 |
通 電 時 IN |
←NC
|
|
| ボディ材質 |
PTFE |
| 設置 |
180°Free mount |
重量 |
820ｇ |
| 周囲温度 |
常温 |
Cv値 |
0.58 |
|
|
|
