フッ素樹脂容器・実験器具各種

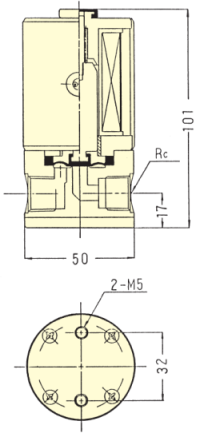

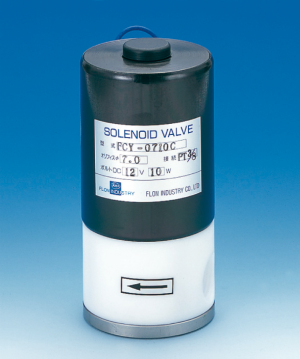

PTFE　2方メス型電磁弁（通電時・開型）
612

ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2365-03 FCY-0710C φ7.0 Rc3/8 DC24V -0.034～0.15 0～0.07
612-2365-04 AC100V

絶縁 E種 周囲温度 常温
絶縁抵抗 100MΩ以上　500V 流体温度 0℃（ノーフリーズ）～80℃　Max
絶縁耐圧 AC1500V　1分間
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 10W
ボディ材質 PTFE 重量 750ｇ
設置 180°Free mount Cv値 0.77

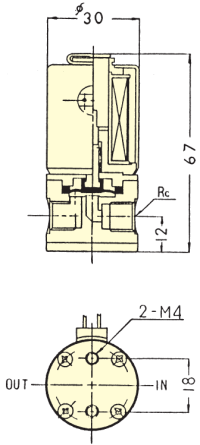

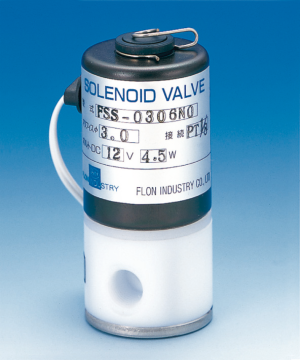

PTFE　2方メス型電磁弁（通電時・閉型）
612
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2366-02 FSS-0306NO φ3.0 Rc1/8 DC12V -0.034～0.2 0～0.07
612-2366-03 DC24V
612-2366-04 AC100V
※DC12Vは在庫完売後、特注扱いになりますので、お問い合わせ下さい。

絶縁 E種 周囲温度 常温
絶縁抵抗 100MΩ以上　500V 流体温度 0℃（ノーフリーズ）～80℃　Max
絶縁耐圧 AC1500V　1分間
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 4.5W
ボディ材質 PTFE 重量 155ｇ
設置 180°Free mount Cv値 0.08

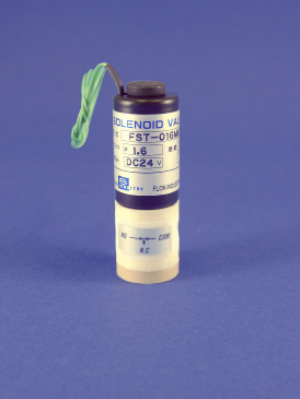

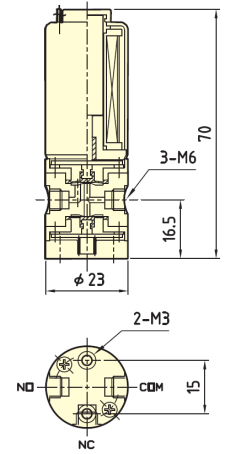

PTFE　3方メス型電磁弁
612
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
COM
（MPa）		 NC
（MPa）
612-2367-03 FST-016M6YN φ1.6 M6(P:1.0) DC24V -0.034～0.2 -0.034～0.1

絶縁 E種 周囲温度 常温
絶縁抵抗 100MΩ以上　500V 流体温度 0℃（ノーフリーズ）～80℃　Max
絶縁耐圧 AC1500V　1分間
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 3W
ボディ材質 PTFE 重量 91ｇ
設置 180°Free mount Cv値 0.023

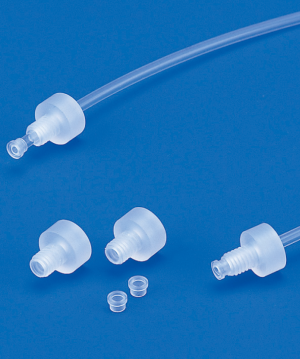

ネオフロン®　PCTFE M6コネクター
612

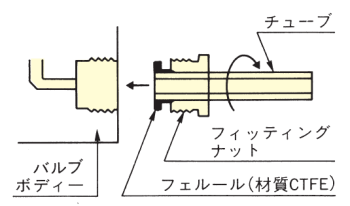

① フィッティングナットをチューブにセットしてください。
② フェルールを図のようにチューブにセットして差し込んでください。
　（チューブ先端は平行にバリのないように切断してください。）
③ フェルール先端がバルブボディー接続孔に当たることを確認の
　上フィッティングナットを締め込んでください。
　フェルールとタッチしてから右方向に1/2回転でフィットします。
注：一度使用したフェルールは取外しができません。
型式 型 オリフィス
mm		 接続 耐圧 チューブ外径
mm
612-2370-01 FY-03  φ2.0 M6(P:1.0) 1MPa φ3
