フッ素樹脂容器・実験器具各種

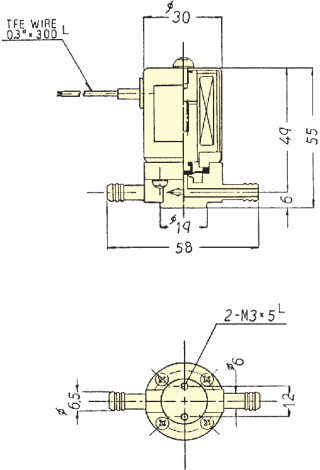

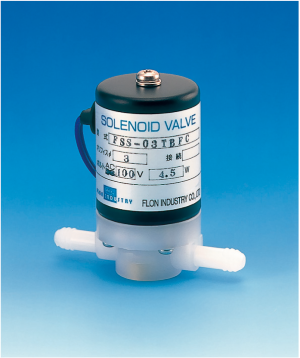

2方ニップル型電磁弁（通電時・開型）
612
2方ニップル型電磁弁　612-2361-**
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2361-03 FSS-03TBFC φ3.0 ニップル DC24V 0〜0.1 0〜0.05
612-2361-04 AC100V

絶縁 E種 設置 180°Free mount
絶縁抵抗 100MΩ以上　500V 周囲温度 常温
絶縁耐圧 AC1500V　1分間 流体温度 常温〜80℃　Max
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 4.5W
ボディ材質 ポリプロピレン成型品
（φ5×φ7チューブ）		 重量 122ｇ
Cv値 0.13
※上記DC12Vは、特注品になります。

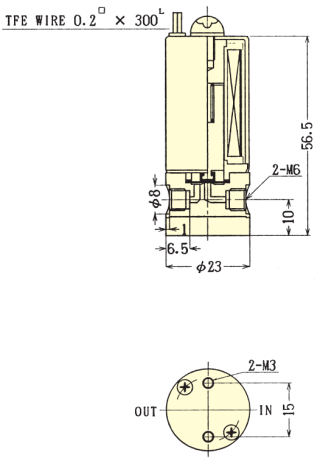

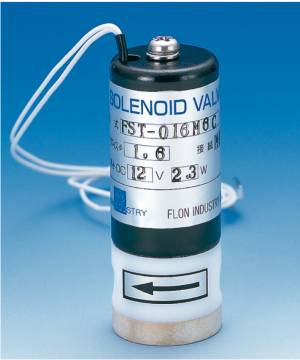

PTFE　2方メス型電磁弁（通電時・開型）
612
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2362-03 FST-016M6C φ1.6 M6 DC24V -0.034〜0.2 -0.034〜0.1
612-2362-04 AC100V

絶縁 E種 設置 180°Free mount
絶縁抵抗 100MΩ以上　500V 周囲温度 常温
絶縁耐圧 AC1500V　1分間 流体温度 0℃（ノーフリーズ）〜80℃　Max
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 3W
ボディ材質 PTFE 重量 81ｇ
Cv値 0.04
※上記DC12Vは、特注品になります。

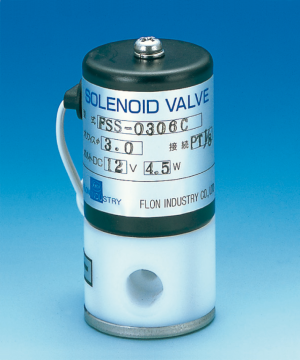

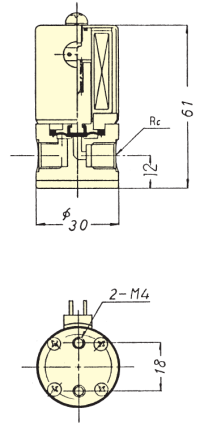

PTFE　2方メス型電磁弁（通電時・開型）
612
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2363-03 FSS-0306CN φ3.0 Rc1/8 DC24V -0.034〜0.2 0〜0.08
612-2363-04 AC100V

絶縁 E種 設置 180°Free mount
絶縁抵抗 100MΩ以上　500V 周囲温度 常温
絶縁耐圧 AC1500V　1分間 流体温度 0℃（ノーフリーズ）〜80℃　Max
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 4.5W
ボディ材質 PTFE 重量 152ｇ
Cv値 0.11
※上記DC12Vは、特注品になります。

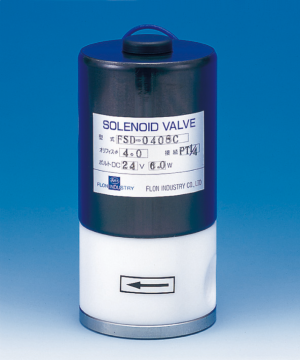

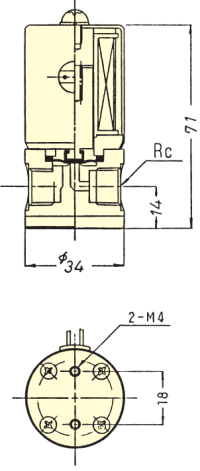

PTFE　2方メス型電磁弁（通電時・開型）
612
ふっ素ゴム+PTFEダイヤフラム 電磁弁シリーズについて
型式 型 オリフィス
mm		 接続 電圧 圧力
IN
（MPa）		 OUT
（MPa）
612-2364-03 FSD-0408C φ4.0 Rc1/4 DC24V -0.034〜0.3 -0.034〜0.1
612-2364-04 AC100V

絶縁 E種 設置 180°Free mount
絶縁抵抗 100MΩ以上　500V 周囲温度 常温
絶縁耐圧 AC1500V　1分間 流体温度 0℃（ノーフリーズ）〜80℃　Max
ダイヤフラム材質 フッ素ゴム+PTFE 消費電力 6W
ボディ材質 PTFE 重量 260ｇ
Cv値 0.22
※上記DC12Vは、特注品になります。
