ヘッド交換式Sノズル（クーラントノズル）

ヘッド交換式　Sノズル　（クーラントノズル）

826

■特長
曲げた形状を保持し、液体、エアーを任意の位置に吐出、噴出する為のノズルです。
位置を簡単に変える事が出来、形状を保持します。

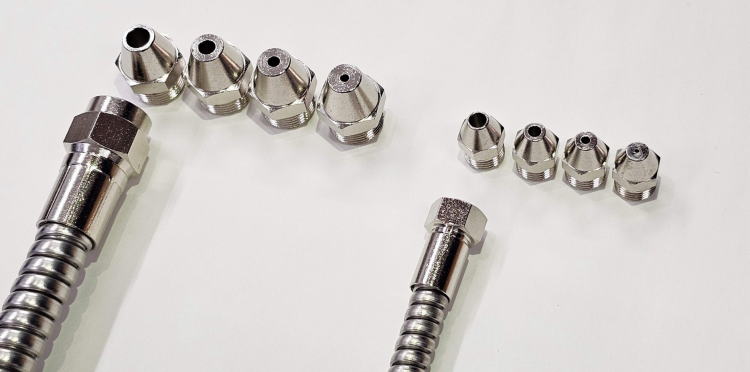

先端ノズル交換式で先端口径を交換できます。先端パッキン止めの為、シールテープ不要です。
金属螺旋菅を使用し、インナーにアルミ+PEパイプを採用。
内面がフラットで、流体の流れもスムーズで液だまりを起こしません。
保持力も強固です。樹脂の組み立て式ノズルの様に特定箇所の保持力が急に
弱くなる事が無く、耐久性にも優れます。

■用途
NC旋盤やマシニングセンタ等の工作機械のクーラントノズルとして。
水、溶液等の液体、注油、エアー等。生産ラインにおける吹付ノズルとして。

【材質】
フレキチューブ：SUS304
インナーチューブ：PE＋アルミ
ネジ継手：真鍮＋Niメッキ
先端ノズル：真鍮＋Niメッキ

◇性能

製品	使用温度※	曲げ半径※	曲げ強度	引張強度
SN-S	-10～50℃	45mm	300ｇ（150mm）	1500N
SN-1	-10～50℃	65mm	450ｇ（200mm）	2200N
SN-2	-10～50℃	65mm	450ｇ（200mm）	2200N

※ データは参考値であり保証値ではありません。
※1. 流体によって使用温度内でも使用不可のものがあります。
※2. 繰り返しの連続曲げには適していません。
※3. ネジ側を水平に固定し、ノズル先端に重量をかけて5mm以上垂れ下がる重量のこと（）内はフレキ部長さ。

◇標準仕様

製品	No	取付ネジ	全長（mm）
SN	S	R1/8	100～500
SN	1	R1/4	100～800
SN	2	R3/8	100～800

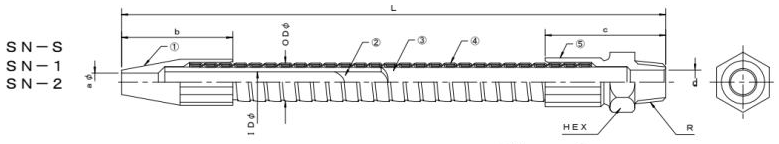

No	名称	材質	備考
①	ノズル金具	真鍮	ニッケルメッキ
②	アルミ管	アルミ
③	樹脂管	ポリエチレン
④	インターロックチューブ	ステンレス	SUS304
⑤	接続金具	真鍮	ニッケルメッキ

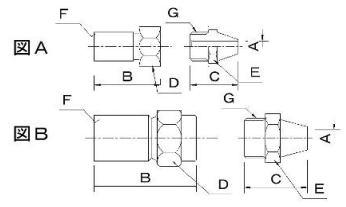

◇先端交換Sノズル部寸法

オプション型式	A	B	C	D	E	F:適用フレキ	G	図
HCS16	φ1.6	22	16	12	10	SN-S	M10×1	図A
HCS20	φ2.0	22	16	12	10	SN-S	M10×1	図A
HCS30	φ3.0	22	16	12	10	SN-S	M10×1	図A
HCS40	φ4.0	22	16	12	10	SN-S	M10×1	図A
HC120	φ2.0	34	21	17	15	SN-1/SN-2	M14×1	図B
HC130	φ3.0	34	21	17	15	SN-1/SN-2	M14×1	図B
HC140	φ4.0	34	21	17	15	SN-1/SN-2	M14×1	図B
HC160	φ6.0	34	21	17	15	SN-1/SN-2	M14×1	図B

◇お問い合わせ方法

※製品Noと、長さ（50mm単位、）オプション番号等をお知らせ下さい。

　製品NoがSN-S、長さが300mm、先端オプション番号HCS16、取り付け側が標準のR1/8の場合。

　SN-S-300L-HCS16-R1/8

※取り付け側オプション詳細はこちら。
