ウルトラバンシールド

		ポイント.1
		高い導電性の実現。その秘密は銀のチカラ。

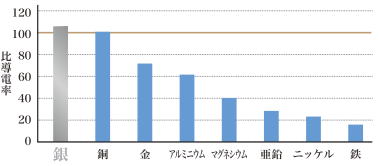

標準軟銅を100とする時の導電性

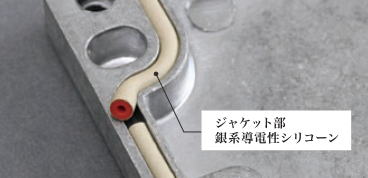

最も導電性の高い金属		二層エラストマー構造
ウルトラバンシールドは最も導電性の高い金属である「銀」を採用。細かい銀をブレンドすることで、シリコーンの持つ高い追従性を発揮。 ※標準軟銅を100とする時の導電性…非導電性の数値が高い方が導電性が良い。		ジャケット部とコア部を２層に分けたことにより、シリコーンの特性を損なうことなく、コストを抑えながら、導電層（ジャケット部）の銀充填率を高めることで、非常に優れた導電性能を実現しています。

		ポイント.2
		ウルトラバンシールドの性能一般的なガスケットと比較して圧縮変形対応力とシールド効果に優れた性能を発揮。

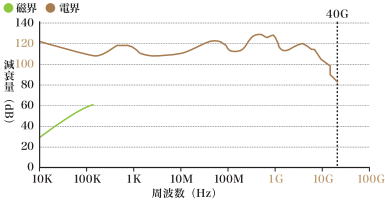

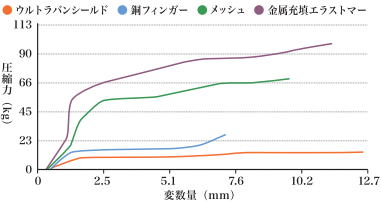

ウルトラバンシールドのシールド効果と周波数の関係		一般ガスケットとウルトラバンシールドでの圧縮変形応力の比較

※測定方法：MIL-G-835282 減衰量100ｄＢ以上周波数1ＧＨｚや10ＧＨｚ帯でも優れたシールド効果を発揮します。		一般的なガスケットに比べ少しの圧縮力で追随した変形を保てます。

		ポイント.3

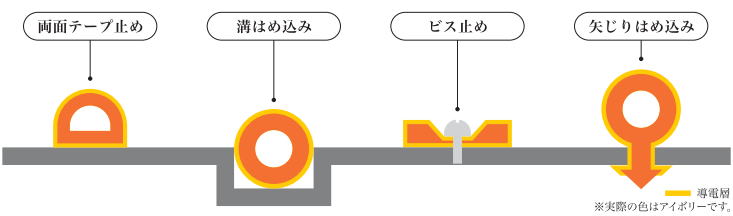

		高い密着性を生み出す多様な形状様々な取り付け方法で簡単に設置できるように、多様な形状をラインアップ

形状のラインナップ

		ポイント.4

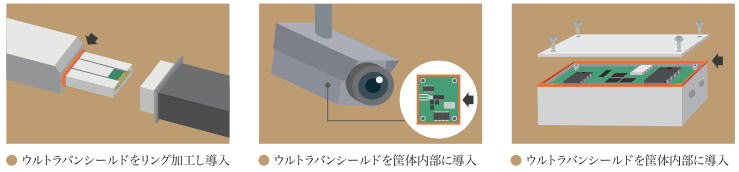

		導入事例

導入事例

		ポイント.5
		利用用途

用途	使用機器例		電子筺体		形状
・RFI/EMI　シールド	・コンピューター	・医療機器	・すきま充填	・ベゼル（受け溝）	・ガスケット
・接地（グランディング）	・データ伝送装置	・制御機器	・開閉ドア	・制御用開口部	・シール
・静電放電（ESD）	・通信装置	・事務機器	・入出力バックパネル	・通気口	・O-リング
・電磁パルス（EMP）	・計測器	・自動車関連機器	・取り出し可能なパネル		・接地パッド
					・打ち抜き
					・入出力インターフェースガスケット
