ペンチューブ® SMT (FEP収縮チューブ・収縮率：25％)

476

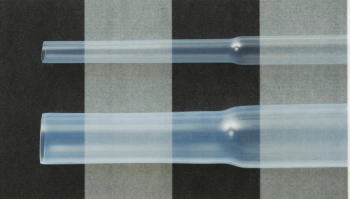

透明度サンプル
（ペンチューブ®SMT）

◆単純な形状の被覆に最適
収縮率25％で、単純な形状の被覆に最適です。加工がしやすく、多用途に対応できる点が魅力です。

◆溶接成型が可能
FEP素材により、溶接成型が可能です。優れた加工性と耐薬品性があり、PTFEに次ぐ高性能を発揮します。

◆低温での収縮が可能
耐熱性は他素材に劣りますが、低温収縮が可能で、温度管理が求められる場面でも使用しやすい製品です。

特長	加工性、経済性に優れ最も汎用に使用されています。

仕様	材質：フッ素樹脂　FEP 連続使用温度：200℃ 収縮温度：120℃ 収縮率：25%

主な用途	・医療機器　・理化学機器　・検査機器　・分析機器　・計測機器　・半導体製造装置・センサー保護　・配管保護

フッ素樹脂チューブの主な特性

熱に強い	変化しにくい	電気を通しにくい	滑りやすい
・耐熱性・難燃性	・耐薬品性・耐候性・非汚染性	・電気絶縁性	・低摩擦性（すべり性）・非粘着性

技術資料
ペンチューブ特性比較表→

型式	収縮前内径（最小値）/mm	収縮後内径（最大値）/mm	収縮後肉厚（標準値）/mm	標準包装単位
SMT AWG-24	0.81	0.68	0.20	30m
SMT AWG-22	1.10	0.83	0.20	30m
SMT AWG-20	1.27	1.00	0.20	30m
SMT AWG-18	1.60	1.25	0.20	30m
SMT AWG-16	2.10	1.55	0.23	30m
SMT AWG-14	2.40	1.80	0.23	30m
SMT AWG-12	2.90	2.30	0.23	30m
SMT AWG-10	3.50	2.90	0.25	25本
SMT AWG-9	4.00	3.20	0.25	25本
SMT AWG-8	4.60	3.60	0.25	25本
SMT AWG-7	5.00	4.00	0.28	25本
SMT AWG-6	5.70	4.60	0.28	25本
SMT AWG-5	6.40	5.00	0.28	25本
SMT AWG-4	7.40	5.80	0.28	25本
SMT AWG-3	7.90	6.40	0.28	25本
SMT AWG-2	9.20	7.20	0.30	25本
SMT AWG-1	10.20	7.90	0.30	25本
SMT AWG-0	11.20	8.90	0.30	25本

SMT #10	12.70	9.70	0.38	10本
SMT #12	14.70	11.40	0.50	10本
SMT #14	16.90	13.00	0.50	10本
SMT #16	17.70	13.70	0.50	10本
SMT #20	22.00	18.00	0.50	10本
SMT #25	27.90	22.30	0.50	5本
SMT #30	33.00	25.40	0.50	1本
SMT #38	43.20	33.00	0.50	1本
SMT #48	53.30	43.20	0.50	1本

SMT 5/8	21.8	16.20	0.64	5本
SMT 3/4	25.40	19.40	0.76	5本
SMT 7/8	29.70	22.70	0.89	1本
SMT 1	33.78	25.90	0.89	お問合せ下さい
SMT 1-1/8	38.10	29.10	0.89	お問合せ下さい
SMT 1-1/4	42.30	32.30	0.89	お問合せ下さい
SMT 1-3/8	46.55	35.30	0.89	お問合せ下さい
SMT 1-1/2	50.80	38.60	0.89	お問合せ下さい

【注意事項】
●標準長さは1.2mです。
●標準色は透明です。
●1～1-1/2は標準在庫品ではありません。
●AMS、UL等の規格が必要な場合は、お問合せ下さい。
