エイトロックS（ホースガイド付き）E-ELS-GN

エイトロックS（ホースガイド付き）　E-ELS-GN

423

材質：SUS304（本体、リング、ナット、ホースガイド）、POM（スリーブ）

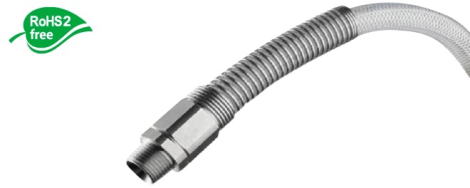

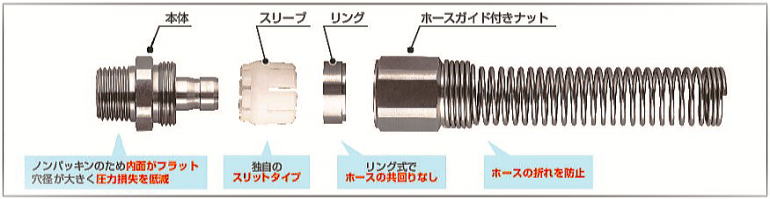

■特徴

●ホースガイド付き…継手とホースのアッセンブリ部を保護することでホースの折れを防止できます。
●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
●取付け作業の標準化…エイトロックシリーズはナットを奥まで締め付けるだけで誰でも均一にホースに継手を取り付け
　られます。タケノコニップルと違い、バンドの締め付け位置、締め付けトルク、増し締め作業の管理が不要になります。
●衛生性…エイトロックシリーズは本体とニップルが一体品のため、継手内面がフラット構造で衛生的です。
●省エネ設計…エイトロックのニップル内径は、一般的なホースニップルと比較して大きいため、流体の圧力が少なく、
　省エネにつながります。
●現場施工…現場で好きな長さにホースをカット、その場でアッセンブリが可能です。
●再利用可能…エイトロックシリーズはスリーブ以外、再利用できます。ホースが劣化したら、ホースと専用スリーブを
　交換し、継手はそのまま再利用できます。

■用途
●工作機械、成形機、工場設備などの配管継手
●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■規格

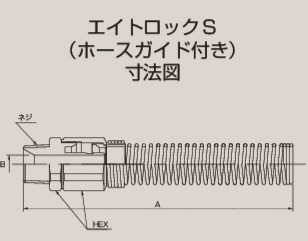

型式	ネジ規格	適合ホース内径×外径	寸法 mm			製品重量	交換用スリーブ
型式	ネジ規格	mm	A	B	HEX	g/個	交換用スリーブ
E-ELS-12-R1/2-GN	R1/2	12×18	145～160	10	27	210	E-EL-12-SL
E-ELS-15-R1/2-GN	R1/2	15×22	150～160	13	32	280	E-EL-15-SL
E-ELS-19-R3/4-GN	R3/4	19×26	190～215	17	41	510	E-EL-19-SL
E-ELS-25-R1-GN	R1	25×33	200～220	23	46	880	E-EL-25-SL

適用チューブ：E-TB、E-STB、E-SF、E-KYS、E-KYC、E-PDB、E-SJB、E-SJSP、E-SJSD、E-SJBUS、E-SJSPUS

適用チューブ
プレッシャーホース	耐油プレッシャーホース	サンフーズ
E-TB	E-STB	E-SF
内層：-	内層：-	内層：-
ブルー透明色	グリーン透明色	ナチュラル透明色

適用チューブ
KY サンフーズ	KY コイル	柔軟フッ素ホース
E-KYS	E-KYC	E-PDB
内層：オレフィン系樹脂	内層：オレフィン系樹脂	内層：フッ素樹脂（2フッ化系）
ナチュラル色	ナチュラル色	耐薬品・超柔軟性

適用チューブ
スーパー柔軟フッ素ホース	スーパー柔軟フッ素スプリング	導電スーパー柔軟フッ素スプリング
E-SJB	E-SJSP	E-SJSD
内層：フッ素樹脂（4フッ化系）	内層：フッ素樹脂（4フッ化系）	内層：フッ素樹脂（4フッ化系）
色調：クリアー	透明色	シルバー

適用チューブ
スーパー柔軟フッ素ホース（ウルトラソフト）	スーパー柔軟フッ素スプリング（ウルトラソフト）
E-SJBUS	E-SJSPUS
内層：フッ素樹脂（4フッ化系）	内層：フッ素樹脂（4フッ化系）
色調：クリアー	透明色

カテゴリ-２1目次に戻る	ホース継手目次	HOMEへ
「スーパー柔軟ホース用継手」目次に戻る
