黄銅製ホースニップル GHN(R)
333
GHN(R)ニップル画像 【特長】
●ほとんどのホースと接続可能。ホースバンドで固定するタイプです。


【仕様】
●適用規格：ねじ部は JIS B0203：1999 による。
●最高使用圧力・使用温度範囲：ブレードホースの仕様に準ずる。
【材質】
●材質：C3604

【使用上の注意】
●加締機でカシメての固定は厳禁です。

※下記記載内容について予告なく変更する場合があります。

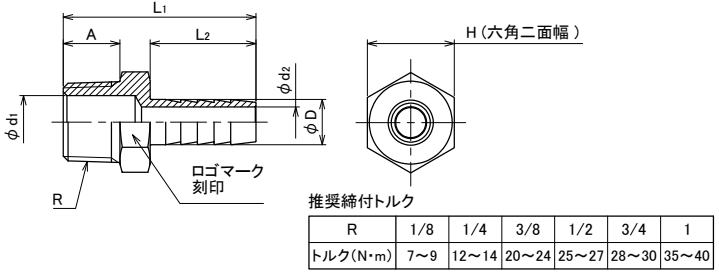

コード 型式 呼び寸法
R×φD		 L1 L2 A φd1 φd2 H 重量（g）
333-00981396 GHN(R)-0105 1/8×5 31 17.5 8.5  3 3 12 11
333-00981397 GHN(R)-0106 1/8×6 35  20.5 3.5 3.5 13
333-00981398 GHN(R)-0107 1/8×7 37  22.5 4 4 14
333-00981399 GHN(R)-0108 1/8×8 37  22.5 5 5
333-00981400 GHN(R)-0109 1/8×9 37  22.5 16
333-00981401 GHN(R)-0111 1/8×10.5 40  25.5 21
333-00981402 GHN(R)-0112 1/8×12 40  24.5 7 14 25
333-00981403 GHN(R)-0206 1/4×6 38 20 11  8.5 3 16
333-00981404 GHN(R)-0207 1/4×7 38 20 4
333-00981405 GHN(R)-0208 1/4×8 41 23 5 18
333-00981406 GHN(R)-0209 1/4×9 41 23 6
333-00981407 GHN(R)-0211 1/4×10.5  41 23 7 20
333-00981408 GHN(R)-0212 1/4×12 41 23 25
333-00981409 GHN(R)-0213 1/4×12.7 41 23 7 28
333-00981410 GHN(R)-0214 1/4×14 41 23 8.5 32
333-00981411 GHN(R)-0216 1/4×16 45 27 9 9 17 43
333-00981412 GHN(R)-0306 3/8×6 42 24  11 3  25
333-00981413 GHN(R)-0307  3/8×7 42 24 4
333-00981414 GHN(R)-0308  3/8×8 45 27 5
333-00981415 GHN(R)-0309 3/8×9 43 25 5.5 28
333-00981417 GHN(R)-0311 3/8×10.5  45 27 7 29
333-00981418 GHN(R)-0312 3/8×12  45  27 8 33
333-00981419 GHN(R)-0313 3/8×12.7 45 27 9 31
333-00981420 GHN(R)-0314 3/8×14 45 27 10 33
333-00981421 GHN(R)-0316 3/8×16 45 27 11 40
333-00981422 GHN(R)-0407 1/2×7 47 25  14 14 4  22  45
333-00981423 GHN(R)-0408 1/2×8 47 25 5
333-00981424 GHN(R)-0409 1/2×9 47 25 5.5 48
333-00981426 GHN(R)-0411 1/2×10.5 50 28 7
333-00981427 GHN(R)-0412 1/2×12 50 28 8.5 54
333-00981428 GHN(R)-0413 1/2×12.7 50 28 9 48
333-00981429 GHN(R)-0414 1/2×14 50 28 10 51
333-00981430 GHN(R)-0416 1/2×16 50 28 12 52
333-00981431 GHN(R)-0417 1/2×17 50 28 12.5 51
333-00981432 GHN(R)-0419 1/2×19 50 28 14 60
333-00981433 GHN(R)-0421 1/2×21 50 28 75
333-00981434 GHN(R)-0614 3/4×14 62 36 17 18 9 27 90
333-00981435 GHN(R)-0616 3/4×16 62 36 12 87
333-00981436 GHN(R)-0619 3/4×19 62 36 13 102
333-00981437 GHN(R)-0621 3/4×21 62 36 15 108
333-00981438 GHN(R)-0625 3/4×25 62 36 18 127
333-00981439 GHN(R)-0627 3/4×27 62 36 20 115
333-00981441 GHN(R)-0825 1×25 73 42  19 24 18 35 182
333-00981442 GHN(R)-0827 1×27 73 42 20 183
333-00981443 GHN(R)-0832 1×32 73 43  23.5  23.5 220
333-00981444 GHN(R)-0834 1×34 73 43 24 24 245
単位：mm
