オムニフィット®EZ空カラム
237

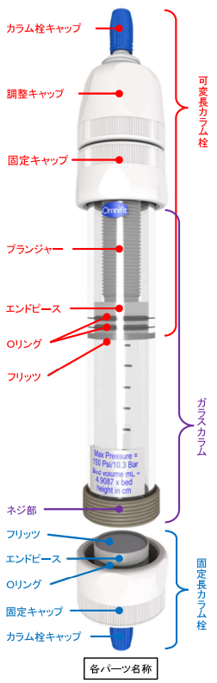

オムニフィット　EZ空カラム　パーツ図      ■特長
・不活性かつ視認性に優れた中低圧液体クロマトグラフィー用のガラス空カラムです。
・ガラスカラム両端外側に高耐久性のPEEKネジをはめ込み、従来品のガラスネジと比べ
　カラム栓の脱着がスムーズとなり、しかも破損が軽減できます（下イメージ参照）。
・カラム栓には可変長カラム栓と固定長カラム栓があり、可変長カラム栓では有効長を自由に
　調整し、実験に応じてデッドボリュームが減らせます。
・クロマトグラフィー用だけでなく固定化触媒用のリアクターとしても使用できます。

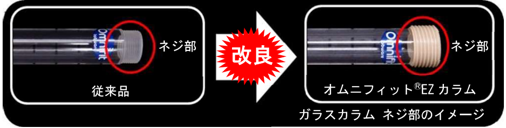

ガラスカラムネジ部のイメージ
●オムニフィット®EZ 細径・標準カラム
・実験室のクロマトグラフィーアプリケーションに適したカラムです。
・水溶液および液クロ実験で使用するほとんどの触媒に耐性がありますが、アセトン、
　ケトン、塩素化炭化水素。脂肪酸エステル、フェノール、＞10％水酸化ナトリウム、
　＞10％塩酸、＞5％酢酸、強酸には適しません。

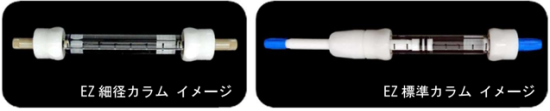

細径カラム・標準カラムのイメージ
●オムニフィット®EZ ソルベントプラスカラム
・逆相クロマトグラフィーなど有機溶媒の使用で化学的適合性が高いカラムです。
・水溶液及びトルエン、ジメチルスルホキシド、ピリジン、ホルムアミド、ジメチル
　ホルムアミド、エチレンジクロリド、クロロホルムなどの標準的な逆相クロマトグ
　ラフィーで使用するほとんどの溶媒に耐性があります。

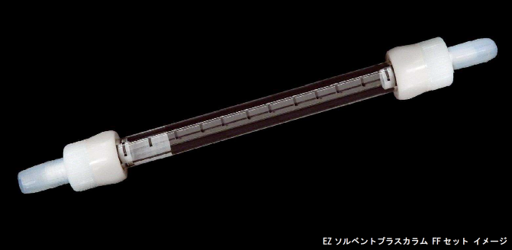

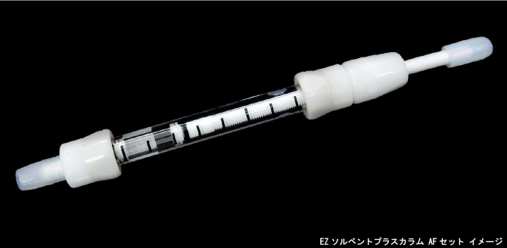

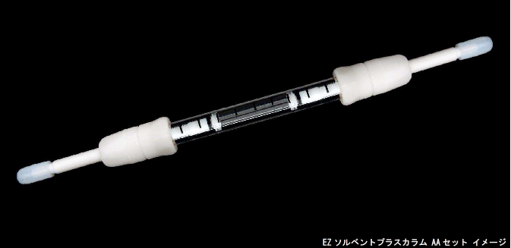

ソルベントプラスカラムのイメージ
オムニフィット®EZカラム
・クリックすると製品詳細箇所へ移動します
φ5mm φ6.6mm φ10mm φ15mm
φ25mm φ35mm φ50mm

＜仕様＞

●環境条件
環境条件

●耐圧
カラム内径 φ5mm φ6.6mm φ10mm φ15mm φ25mm φ35mm φ50mm
耐圧 8MPa 6MPa 4MPa 2MPa 1MPa 1MPa 0.5MPa

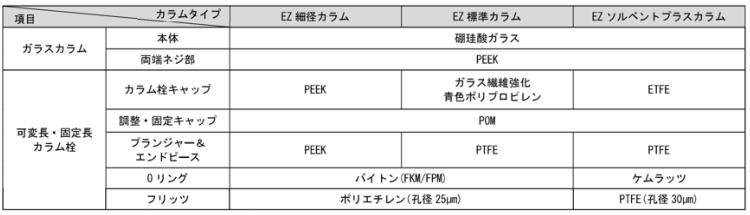

●材質
材質

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。
＜コンプリートセット内容品＞

・内訳はガラスカラム、可変長または固定長カラム栓2個、フィッティングキット、フリッツキットです。
　ガラスカラムとカラム栓の詳細は上記各特長、各キットの詳細は下記をご参照ください。

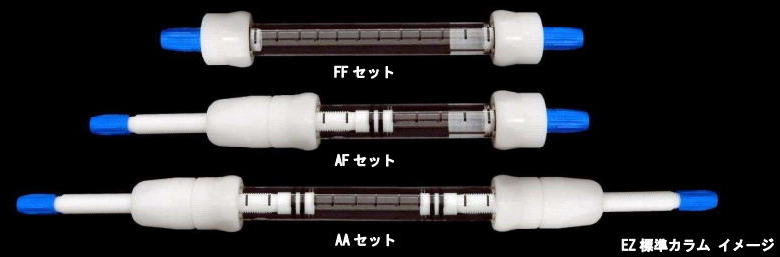

・両端が固定長カラム栓2個のFFセット、可変長カラム栓と固定長カラム栓が各1個のAFセット、両端が可変長カラム栓2個の
　AAセットがあり、各カラム栓に付属のOリングはEZ細径・標準カラムが2個、EZソルベントプラスカラムが1個です。
・カラム栓キャップのチューブ接続側ポートはEZ細径ｶﾗﾑが10-32UNFメスネジ付き、EZ標準カラムとEZソルベントプラスカラム
　が1/4-28UNFメスネジ付きです。
・カラム栓のフリッツとＯリングは消耗パーツとして交換できます。
［フィッティングキット内訳］

カラムタイプ 内容品 付属数 別売品
品名 イメージ 概要 型式
EZ細径カラムのみ PTFEチューブ 外径1/16×内径.0.5mm（2.5m長） 1巻 OM3003
EZ標準カラムのみ EZ標準カラム専用コネクターセット（1/4-28UNFオスネジ付き） EZ標準カラム栓キャップに接続する専用コネクターセットです。
①外径1/16×内径1/32のPTFEチューブ（0.5m長と2m長）×各1巻
②PP製青色ヘッドナット×2個
③グリッパーフェルール
（①の0.5m長と2m長チューブ片側先端に取付済）×各1個		 各1セット ①OM3001
②OM2110
③OM2310
EZソルベントプラスカラムのみ EZソルベントプラスカラム専用コネクターセット（1/4-28UNFオスネジ付き） EZ標準カラム栓キャップに接続する専用コネクターセットです。
①外径1/16×内径1/32のPTFEチューブ
（0.5m長と2m長）×各1巻
④PP製青色ヘッドナット×2個
③グリッパーフェルール
（①の0.5m長と2m長チューブ片側先端に取付済）×各1個		 各1セット ①OM3001
④OM2130
③OM2310
全カラム共通 10-32UNFオスネジ付きPEEKフィッティング EZ細径カラム栓キャップや10-32UNFメスネジの円錐形状のポートを有した一般的なHPLC装置へ接続できます。 2個
（EZ細径カラムのみ4個）		 OME6091

［フリッツキット内訳］

カラムタイプ 内容品 付属数 別売品
品名 イメージ 概要 型式
全カラム共通 ポリエチレンフリッツ
（25μm）		 各カラム内径に合わせたサイズが入っています。 2個 以下「カラム専用パーツ」参照
PTFEフリッツ
（10μmと30μm）		 各カラム内径に合わせたサイズが入っています。 各2個

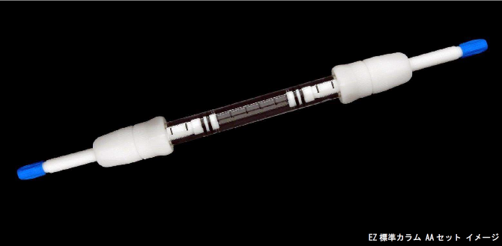

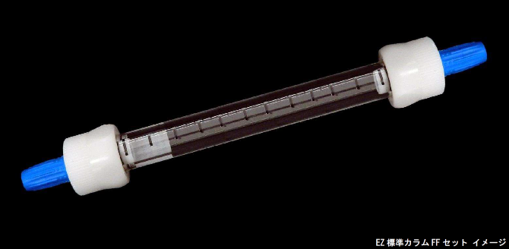

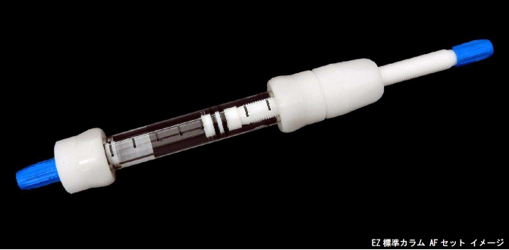

EZ標準カラムイメージ

■オムニフィット®EZ細径カラムφ5mm（内径5mmｘ外径12.7mm）

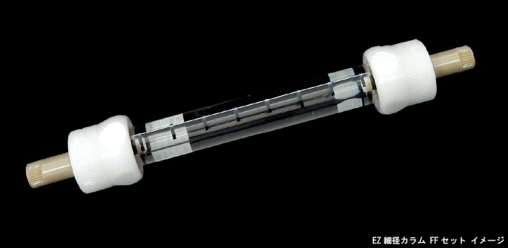

細径カラムFFセットイメージ
●５mmφカラムコンプリートセット
EZ細径カラム 品名 有効長
(cm)		 容量
(mL)
型式
OME6810 FFセット 5cm長 2 0.4
OME6811 FFセット10cm長 7 1.4
OME6812 FFセット 15cm長 12 2.4
OME6814 FFセット 25cm長 22 4.3
OME6815 FFセット 33cm長 30 5.9
OME6813 FFセット 40cm長 37 7.3
OME6830 AFセット 5cm長 0～2 0～0.4
OME6831 AFセット10cm長 1～7 0.2～1.4
OME6832 AFセット15cm長 6～12 1.2～2.4
OME6834 AFセット 25cm長 16～22 3.1～4.3
OME6835 AFセット 33cm長 24～30 4.7～5.9
OME6833 AFセット 40cm長 31～37 6.1～7.3
OME6851 AAセット 10cm長 0～7 0～1.4
OME6852 AAセット 15cm長 0～12 0～2.4
OME6854 AAセット 25cm長 10～22 2～4.3
OME6855 AAセット 33cm長 18～30 3.5～5.9
OME6853 AAセット 40cm長 25～37 4.9～7.3
●５mmφカラム専用パーツ
型式 品名 入数
OME6820 ガラスカラム 5cm長 1本入
OME6821 ガラスカラム 10cm長
OME6822 ガラスカラム 15cm長
OME6824 ガラスカラム 25cm長
OME6825 ガラスカラム 33cm長
OME6823 ガラスカラム 40cm長
OME6840 固定長EZ細径カラム栓 1個入
OME6865 可変長EZ細径カラム栓
OME6841 ポリエチレンフリッツ 25μm 20個入
OME6847 PTFEフリッツ 5μm
OME6846 PTFEフリッツ 10μm
OME6842 PTFEフリッツ 20μm
OME6844 PTFEフリッツ 30μm
OME6845 PTFEフリッツ 50μm
OME6866 EZ細径カラム栓専用バイトンOリング 10個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。

■オムニフィット®EZ標準カラムφ6.6mm（内径6.6mmｘ外径11mm）
●6.6mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6710 OME7710 FFセット 5cm長 2 0.7
OME6711 OME7711 FFセット10cm長 7 2.4
OME6712 OME7712 FFセット 15cm長 12 4.1
OME6714 OME7714 FFセット 25cm長 22 7.5
OME6715 OME7715 FFセット 33cm長 30 10.3
OME6713 OME7713 FFセット 40cm長 37 12.7
OME6730 OME7730 AFセット 5cm長 0.2～2 0.1～0.7
OME6731 OME7731 AFセット10cm長 0.2～7 0.1～2.4
OME6732 OME7732 AFセット15cm長 3.8～12 1.4～4.1
OME6734 OME7734 AFセット 25cm長 13.8～22 4.8～7.5
OME6735 OME7735 AFセット 33cm長 21.8～30 7.5～10.3
OME6733 OME7733 AFセット 40cm長 28.8～37 9.9～12.7
OME6752 OME7752 AAセット 15cm長 3.8～12 0.1～4.1
OME6754 OME7754 AAセット 25cm長 13.8～22 2.1～7.5
OME6755 OME7755 AAセット 33cm長 21.8～30 4.8～10.3
OME6753 OME7753 AAセット 40cm長 28.8～37 7.2～12.7

●6.6mmφカラム専用パーツ
型式 品名 入数
OME6720 ガラスカラム 5cm長 1本入
OME6721 ガラスカラム 10cm長
OME6722 ガラスカラム 15cm長
OME6724 ガラスカラム 25cm長
OME6725 ガラスカラム 33cm長
OME6723 ガラスカラム 40cm長
OME6740 固定長EZ標準カラム栓 1個入
OME6765 可変長EZ標準カラム栓
OME7740 固定長EZソルベントプラスカラム栓
OME7765 可変長EZソルベントプラスカラム栓
OME6741 ポリエチレンフリッツ 25μm
OME6747 PTFEフリッツ 5μm 20個入
OME6746 PTFEフリッツ 10μm
OME6742 PTFEフリッツ 20μm
OME6744 PTFEフリッツ 30μm
OME6745 PTFEフリッツ 50μm
OME6766 EZ標準カラム栓専用バイトンOリング 10個入
OME7768 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。

■オムニフィット®EZ標準カラムφ10mm（内径10mmｘ外径15mm）
●10mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6111 OME7111 FFセット10cm長 7 5.5
OME6112 OME7112 FFセット 15cm長 12 9.4
OME6114 OME7114 FFセット 25cm長 22 17.3
OME6115 OME7115 FFセット 33cm長 30 23.6
OME6113 OME7113 FFセット 40cm長 37 29.1
OME6116 OME7116 FFセット 50cm長 47 36.9
OME6131 OME7131 AFセット10cm長 0.2～7 0.2～5.5
OME6132 OME7132 AFセット15cm長 3.8～12 3.1～9.4
OME6134 OME7134 AFセット 25cm長 13.8～22 11～17.3
OME6135 OME7135 AFセット 33cm長 21.8～30 17.3～23.6
OME6133 OME7133 AFセット 40cm長 28.8～37 22.8～29.1
OME6136 OME7136 AFセット 50cm長 38.8～47 30.6～36.9
OME6152 OME7152 AAセット 15cm長 3.8～12 0.2～9.4
OME6154 OME7154 AAセット 25cm長 13.8～22 4.7～17.3
OME6155 OME7155 AAセット 33cm長 21.8～30 11～23.6
OME6153 OME7153 AAセット 40cm長 28.8～37 16.5～29.1
OME6156 OME7156 AAセット 50cm長 38.8～47 24.3～36.9

●10mmφカラム専用パーツ
型式 品名 入数
OME6121 ガラスカラム 10cm長 1本入
OME6122 ガラスカラム 15cm長
OME6124 ガラスカラム 25cm長
OME6125 ガラスカラム 33cm長
OME6123 ガラスカラム 40cm長
OME6126 ガラスカラム 50cm長
OME6140 固定長EZ標準カラム栓 1個入
OME6165 可変長EZ標準カラム栓
OME7140 固定長EZソルベントプラスカラム栓
OME7165 可変長EZソルベントプラスカラム栓
OME6141 ポリエチレンフリッツ 25μm
OME6147 PTFEフリッツ 5μm 20個入
OME6146 PTFEフリッツ 10μm
OME6142 PTFEフリッツ 20μm
OME6144 PTFEフリッツ 30μm
OME6145 PTFEフリッツ 50μm
OME6166 EZ標準カラム栓専用バイトンOリング 10個入
OME7168 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。

■オムニフィット®EZ標準カラムφ15mm（内径15mmｘ外径20.2mm）
●15mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6411 OME7411 FFセット10cm長 7 12.4
OME6412 OME7412 FFセット 15cm長 12 21.2
OME6414 OME7414 FFセット 25cm長 22 38.9
OME6415 OME7415 FFセット 33cm長 30 53
OME6413 OME7413 FFセット 40cm長 37 65.4
OME6416 OME7416 FFセット 50cm長 47 83.1
OME6431 OME7431 AFセット10cm長 0.2～7 0.4～12.4
OME6432 OME7432 AFセット15cm長 3.8～12 7.1～21.2
OME6434 OME7434 AFセット 25cm長 13.8～22 24.7～38.9
OME6435 OME7435 AFセット 33cm長 21.8～30 38.9～53
OME6433 OME7433 AFセット 40cm長 28.8～37 51.2～65.4
OME6436 OME7436 AFセット 50cm長 38.8～47 68.9～83.1
OME6452 OME7452 AAセット 15cm長 3.8～12 0.4～21.2
OME6454 OME7454 AAセット 25cm長 13.8～22 10.6～38.9
OME6455 OME7455 AAセット 33cm長 21.8～30 24.7～53
OME6453 OME7453 AAセット 40cm長 28.8～37 37.1～65.4
OME6456 OME7456 AAセット 50cm長 38.8～47 54.8～83.1

●15mmφカラム専用パーツ
型式 品名 入数
OME6421 ガラスカラム 10cm長 1本入
OME6422 ガラスカラム 15cm長
OME6424 ガラスカラム 25cm長
OME6425 ガラスカラム 33cm長
OME6423 ガラスカラム 40cm長
OME6426 ガラスカラム 50cm長
OME6440 固定長EZ標準カラム栓 1個入
OME6465 可変長EZ標準カラム栓
OME7440 固定長EZソルベントプラスカラム栓
OME7465 可変長EZソルベントプラスカラム栓
OME6441 ポリエチレンフリッツ 25μm
OME6447 PTFEフリッツ 5μm 20個入
OME6446 PTFEフリッツ 10μm
OME6442 PTFEフリッツ 20μm
OME6444 PTFEフリッツ 30μm
OME6445 PTFEフリッツ 50μm
OME6466 EZ標準カラム栓専用バイトンOリング 10個入
OME7468 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。

■オムニフィット®EZ標準カラムφ25mm（内径25mmｘ外径30.8mm）
●25mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6211 OME7211 FFセット10cm長 7 34.4
OME6212 OME7212 FFセット 15cm長 12 58.9
OME6214 OME7214 FFセット 25cm長 22 108
OME6215 OME7215 FFセット 33cm長 30 147.3
OME6213 OME7213 FFセット 40cm長 37 181.6
OME6216 OME7216 FFセット 50cm長 47 230.7
OME6231 OME7231 AFセット10cm長 0.2～7 1.2～34.4
OME6232 OME7232 AFセット15cm長 3.8～12 19.6～58.9
OME6234 OME7234 AFセット 25cm長 13.8～22 68.7～108
OME6235 OME7235 AFセット 33cm長 21.8～30 108～147.3
OME6233 OME7233 AFセット 40cm長 28.8～37 142.4～181.6
OME6236 OME7236 AFセット 50cm長 38.8～47 191.4～230.7
OME6252 OME7252 AAセット 15cm長 3.8～12 1.5～58.9
OME6254 OME7254 AAセット 25cm長 13.8～22 29.5～108
OME6255 OME7255 AAセット 33cm長 21.8～30 68.7～147.3
OME6253 OME7253 AAセット 40cm長 28.8～37 103.1～181.6
OME6256 OME7256 AAセット 50cm長 38.8～47 152.2～230.7

●25mmφカラム専用パーツ
型式 品名 入数
OME6221 ガラスカラム 10cm長 1本入
OME6222 ガラスカラム 15cm長
OME6224 ガラスカラム 25cm長
OME6225 ガラスカラム 33cm長
OME6223 ガラスカラム 40cm長
OME6226 ガラスカラム 50cm長
OME6240 固定長EZ標準カラム栓 1個入
OME6265 可変長EZ標準カラム栓
OME7240 固定長EZソルベントプラスカラム栓
OME7265 可変長EZソルベントプラスカラム栓
OME6241 ポリエチレンフリッツ 25μm
OME6247 PTFEフリッツ 5μm 20個入
OME6246 PTFEフリッツ 10μm
OME6242 PTFEフリッツ 20μm
OME6244 PTFEフリッツ 30μm
OME6245 PTFEフリッツ 50μm
OME6266 EZ標準カラム栓専用バイトンOリング 10個入
OME7268 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。


■オムニフィット®EZ標準カラムφ35mm（内径35mmｘ外径42mm）
●35mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6612 OME7612 FFセット 15cm長 12 115.5
OME6614 OME7614 FFセット 25cm長 22 211.7
OME6615 OME7615 FFセット 33cm長 30 288.6
OME6613 OME7613 FFセット 40cm長 37 356
OME6632 OME7632 AFセット15cm長 3.8～12 38.5～115.5
OME6634 OME7634 AFセット 25cm長 13.8～22 134.7～211.7
OME6635 OME7635 AFセット 33cm長 21.8～30 211.7～288.6
OME6633 OME7633 AFセット 40cm長 28.8～37 279～356
OME6652 OME7652 AAセット 15cm長 3.8～12 2.3～115.5
OME6654 OME7654 AAセット 25cm長 13.8～22 57.7～211.7
OME6655 OME7655 AAセット 33cm長 21.8～30 134.7～288.6
OME6653 OME7653 AAセット 40cm長 28.8～37 202～356

●35mmφカラム専用パーツ
型式 品名 入数
OME6622 ガラスカラム 15cm長 1本入
OME6624 ガラスカラム 25cm長
OME6625 ガラスカラム 33cm長
OME6623 ガラスカラム 40cm長
OME6640 固定長EZ標準カラム栓 1個入
OME6665 可変長EZ標準カラム栓
OME7640 固定長EZソルベントプラスカラム栓
OME7665 可変長EZソルベントプラスカラム栓
OME6641 ポリエチレンフリッツ 25μm 20個入
OME6647 PTFEフリッツ 5μm
OME6646 PTFEフリッツ 10μm
OME6642 PTFEフリッツ 20μm
OME6644 PTFEフリッツ 30μm
OME6645 PTFEフリッツ 50μm
OME6666 EZ標準カラム栓専用バイトンOリング 10個入
OME7668 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。


■オムニフィット®EZ標準カラムφ50mm（内径50mmｘ外径61.1mm）
●50mmφカラムコンプリートセット
EZ標準カラム EZソルベントプラスカラム 品名 有効長
(cm）		 容量
(mL)
型式
OME6514 OME7514 FFセット 25cm長 22 440.7
OME6615 OME7515 FFセット 33cm長 30 600.9
OME6513 OME7513 FFセット 40cm長 37 741.1
OME6516 OME7516 FFセット 50cm長 47 941.4
OME6534 OME7534 AFセット 25cm長 13.8～22 280.4～440.7
OME6535 OME7535 AFセット 33cm長 21.8～30 440.7～600.9
OME6533 OME7533 AFセット 40cm長 28.8～37 580.9～741.1
OME6536 OME7536 AFセット 50cm長 38.8～47 781.2～941.4
OME6554 OME7554 AAセット 25cm長 13.8～22 120.2～440.7
OME6555 OME7555 AAセット 33cm長 21.8～30 280.4～600.9
OME6553 OME7553 AAセット 40cm長 28.8～37 420.6～741.1
OME6556 OME7556 AAセット 50cm長 38.8～47 620.9～941.4

●50mmφカラム専用パーツ
型式 品名 入数
OME6524 ガラスカラム 25cm長 1本入
OME6525 ガラスカラム 33cm長
OME6523 ガラスカラム 40cm長
OME6526 ガラスカラム 50cm長
OME6540 固定長EZ標準カラム栓 1個入
OME6565 可変長EZ標準カラム栓
OME7540 固定長EZソルベントプラスカラム栓
OME7565 可変長EZソルベントプラスカラム栓
OME6541 ポリエチレンフリッツ 25μm 20個入
OME6547 PTFEフリッツ 5μm
OME6546 PTFEフリッツ 10μm
OME6542 PTFEフリッツ 20μm
OME6544 PTFEフリッツ 30μm
OME6545 PTFEフリッツ 50μm
OME6566 EZ標準カラム栓専用バイトンOリング 10個入
OME7568 EZソルベントプラスカラム栓専用ケムラッツOリング 2個入

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。

■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
