金属とガラス管の接合技術

~~金属とガラス管の接合技術~~

961

※こちらの製品は、現在一時販売を中断しております（2025年11月28日）

特長

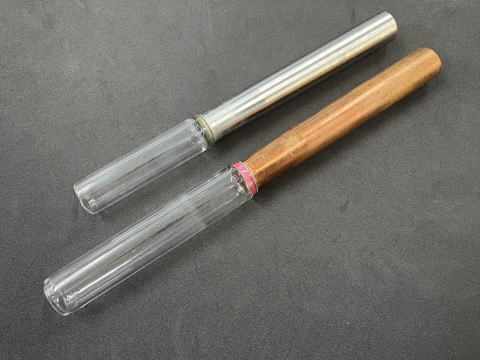

ホウケイ酸ガラスとステンレスや銅を直接接合することが可能です。
ガラスと金属の接合技術は、異なる膨張係数を持つ素材を組み合わせる高度な技術であり、
世界でも限られた企業のみが実現可能です。

用途

真空システムの真空配管

分析機器の試料容器

医療機器　特殊ランプなど

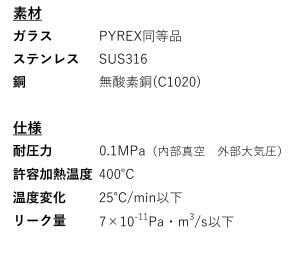

仕様

・ガラス:PYREX同等品

・金属:SUS316/無酸素銅(C1020)

・耐圧力：0.1MPa（内部真空　外部大気圧）

・許容加熱温度：400℃

・温度変化：25℃/min以下

・リーク量:7×10^-11Pa・ｍ^3/ｓ以下

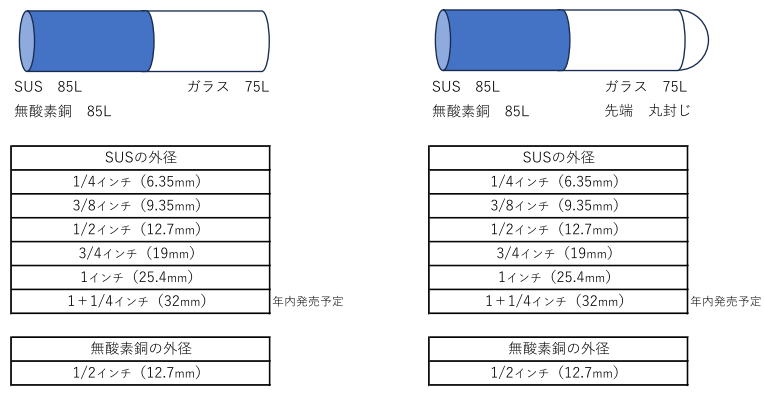

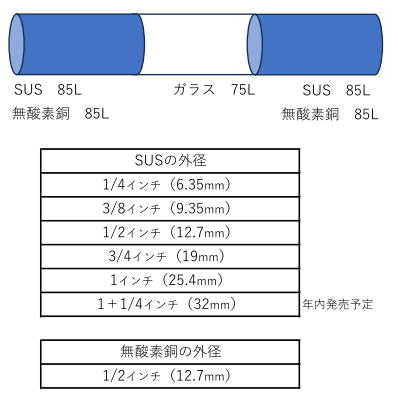

基本サイズ

【SUS316+ホウケイ酸ガラス】

1/4inch・3/8inch・1/2inch・3/4inch・1inch・1+1/4inch

【無酸素銅+ホウケイ酸ガラス】

1/2inch

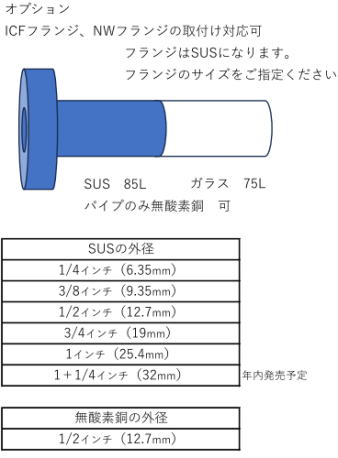

【オプション】

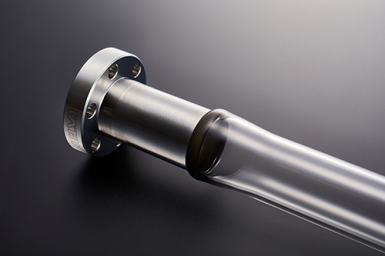

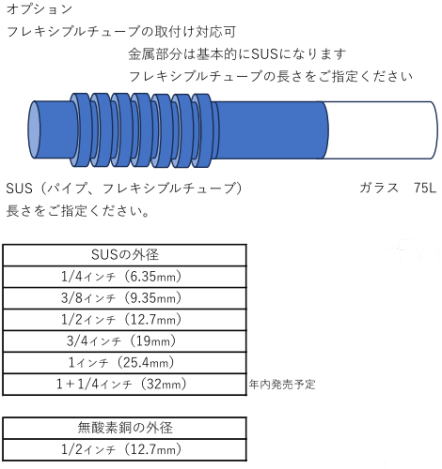

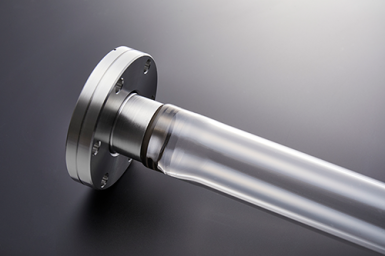

ICFフランジ、フレキシブルチューブ

※こちらの製品は、現在一時販売を中断しております（2025年11月28日）

◇ご依頼方法

金属パイプのサイズ・材質・長さ
ガラス管の長さ　作成本数

例：金属パイプ　サイズ：1/4in・材質：SUS316・長さ85ｍｍ
ガラス管　サイズ：1/4in 長さ：85ｍｍ

※基本組み合わせは
SUS316とホウ珪酸ガラス,
無酸素銅とホウ珪酸ガラスのみとなります。
※対応可能な直径も現状約6.35mmから約32mmの範囲内となります。
