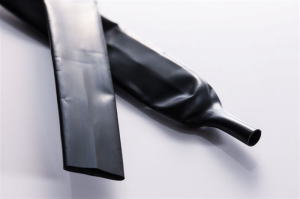

 YLPVC  PVC熱収縮チューブ
  PVCは優れた電気絶縁性と低温収縮特性があり、電池やコンデンサー、
  電線の端末、接合部などの絶縁および保護に使用することができます。
収縮率2:1
623

 特徴
 収縮率 : 2:1
 低温で収縮可能
 耐溶剤性に優れる
 物理的、化学的および電気的性能に優れる


 製品仕様
 連続使用温度範囲 : 0℃〜105℃
 収縮開始温度 : 50℃
 最低完全収縮温度 : 100℃


 標準色
 黒(その他の色はお問い合わせ下さい

 認証規格
 UL224
YLPVC

 製品規格表
型式 寸法
(mm)
折径
(mm)
肉厚
(mm)
横方向
収縮率
(%)
縦方向
収縮率
(%)
標準長
(m)
YPVC-40 φ4 7.3±0.2 0.090 48±4 6.0±2 200
YPVC-50 φ5 9.2±0.2 0.090 48±4 6.0±2 200
YPVC-63 φ6.3 11.1±0.2 0.090 48±4 6.0±2 200
YPVC-80 φ8 14.1±0.2 0.095 48±4 6.0±2 200
YPVC-100 φ10 17.1±0.2 0.10 48±4 6.0±2 200
YPVC-125 φ12.5 21.6±0.2 0.10 48±4 7.0±2 200
YPVC-130 φ13 22.1±0.3 0.10 48±4 7.0±2 200
YPVC-160 φ16 27.1±0.3 0.11 48±4 7.0±2 200
YPVC-180 φ18 30.1±0.3 0.11 48±4 7.0±2 200
YPVC-200 φ20 33.2±0.3 0.12 48±4 7.0±2 200
YPVC-220 φ22 36.3±0.3 0.12 48±4 7.0±2 200
YPVC-250 φ25 41.4±0.4 0.14 48±4 9.5±2.5 200
YPVC-300 φ30 50.0±0.6 0.14 48±4 9.5±2.5 200
YPVC-350 φ35 57.4±0.7 0.14 48±4 9.5±2.5 200
YPVC-400 φ40 66.2±1.0 0.14 45±5 9.5±2.5 100
YPVC-450 φ45 74.5±1.5 0.18 45±5 5.0±5 100
YPVC-500 φ50 84.0±1.5 0.30 45±5 5.0±5 100
YPVC-635 φ63.5 106.0±1.5 0.30 45±5 5.0±5 100
YPVC-760 φ76 124.0±2.0 0.30 45±5 5.0±5 100
YPVC-890 φ89 145.0±2.0 0.30 45±5 5.0±5 100
・定尺内に1ケ所以上のツナギ目が含まれる場合があります。

 物性値 (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
破断伸び(500mm/min) ≧42% ASTM D 638 ≧42%
引張強度(500mm/min) ≥107N/m2 ASTM D 638 ≥107N/m2
吸水率 ≦2.0% ASTM D 570 ≦2.0%
絶縁耐力 ≧15kV/mm ASTM D 149 ≧15kV/mm
体積抵抗率 ≧1014Ω・cm ASTM D 257 ≧1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。
